常用电子管管脚接线图VIP免费

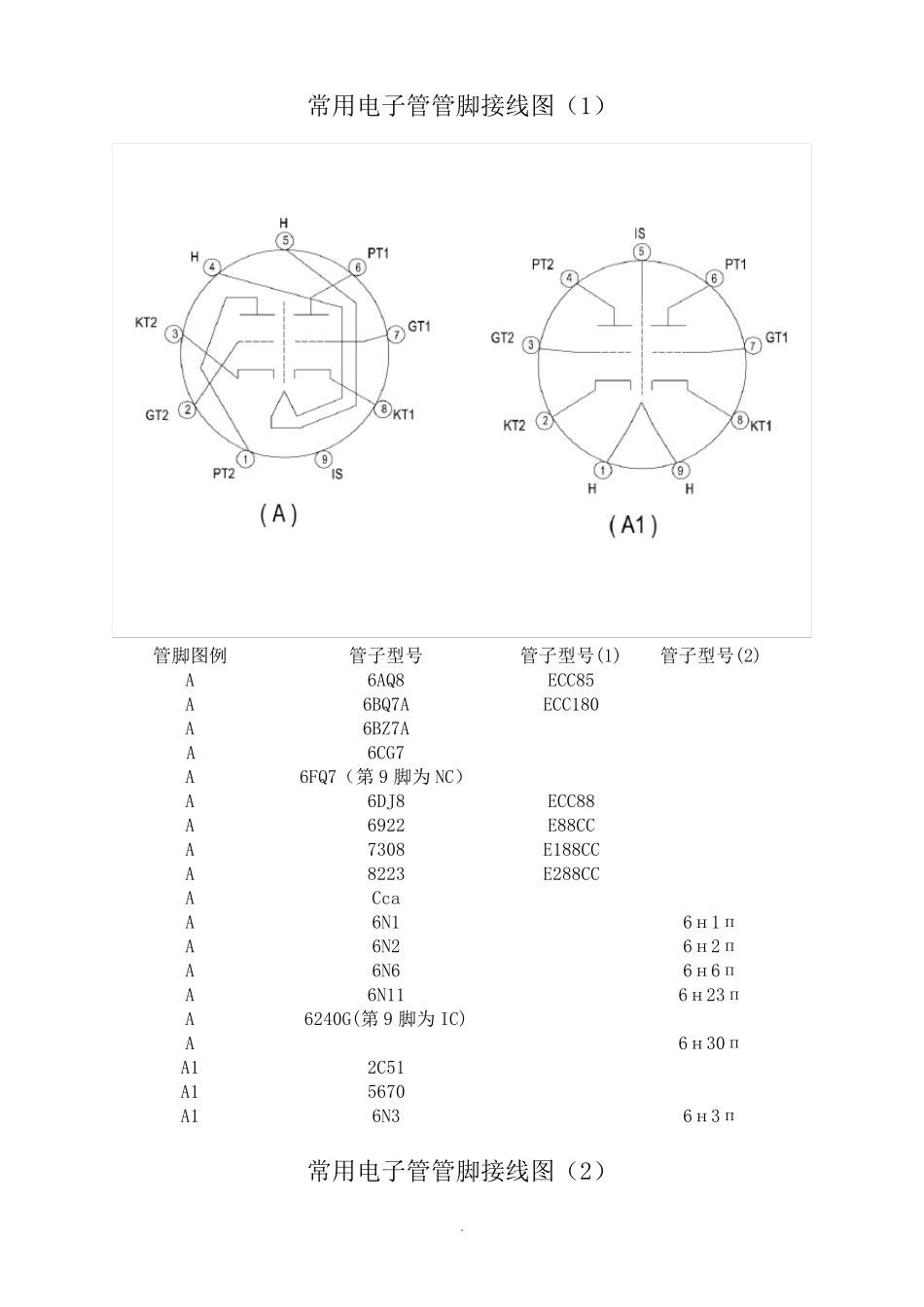

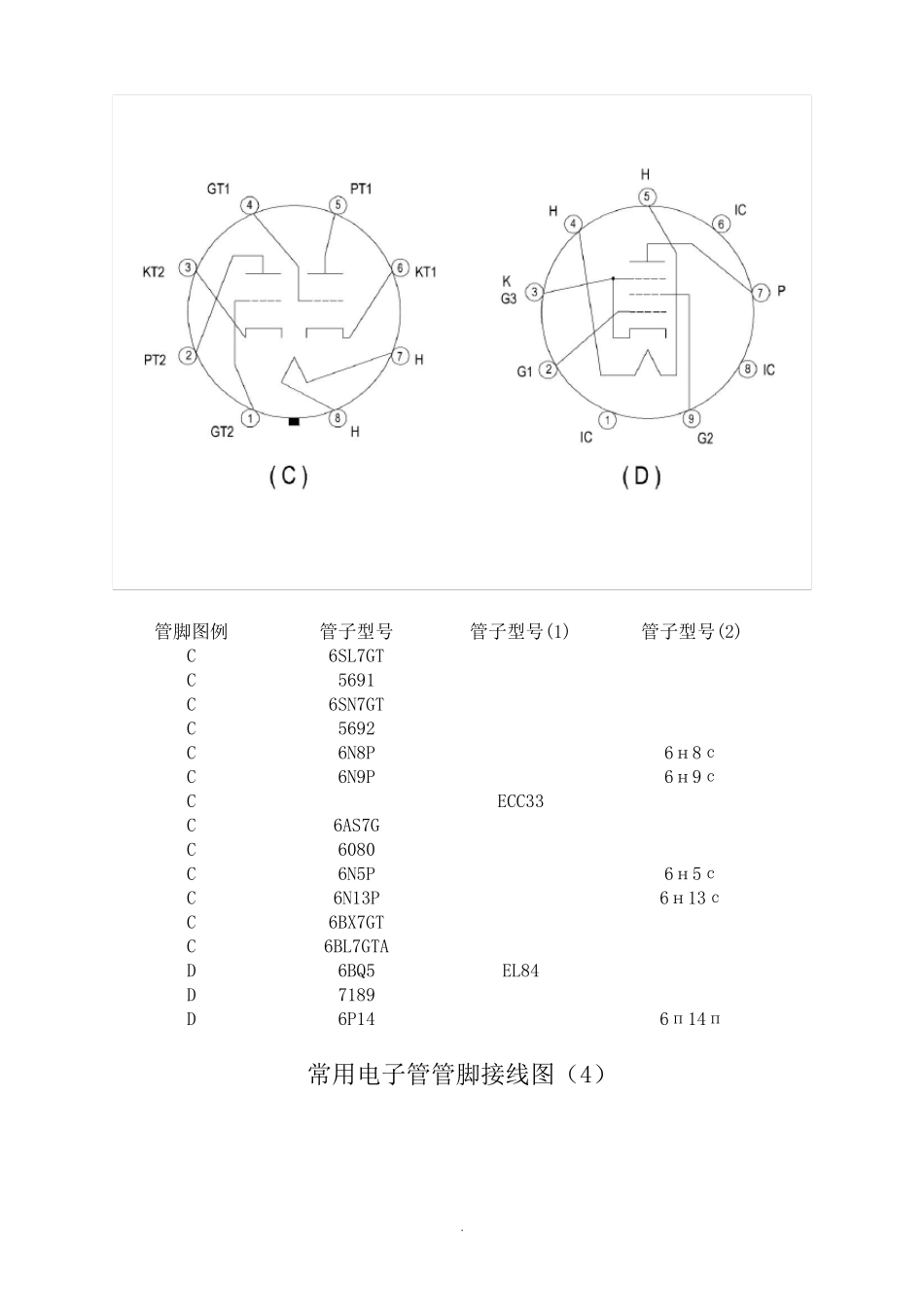

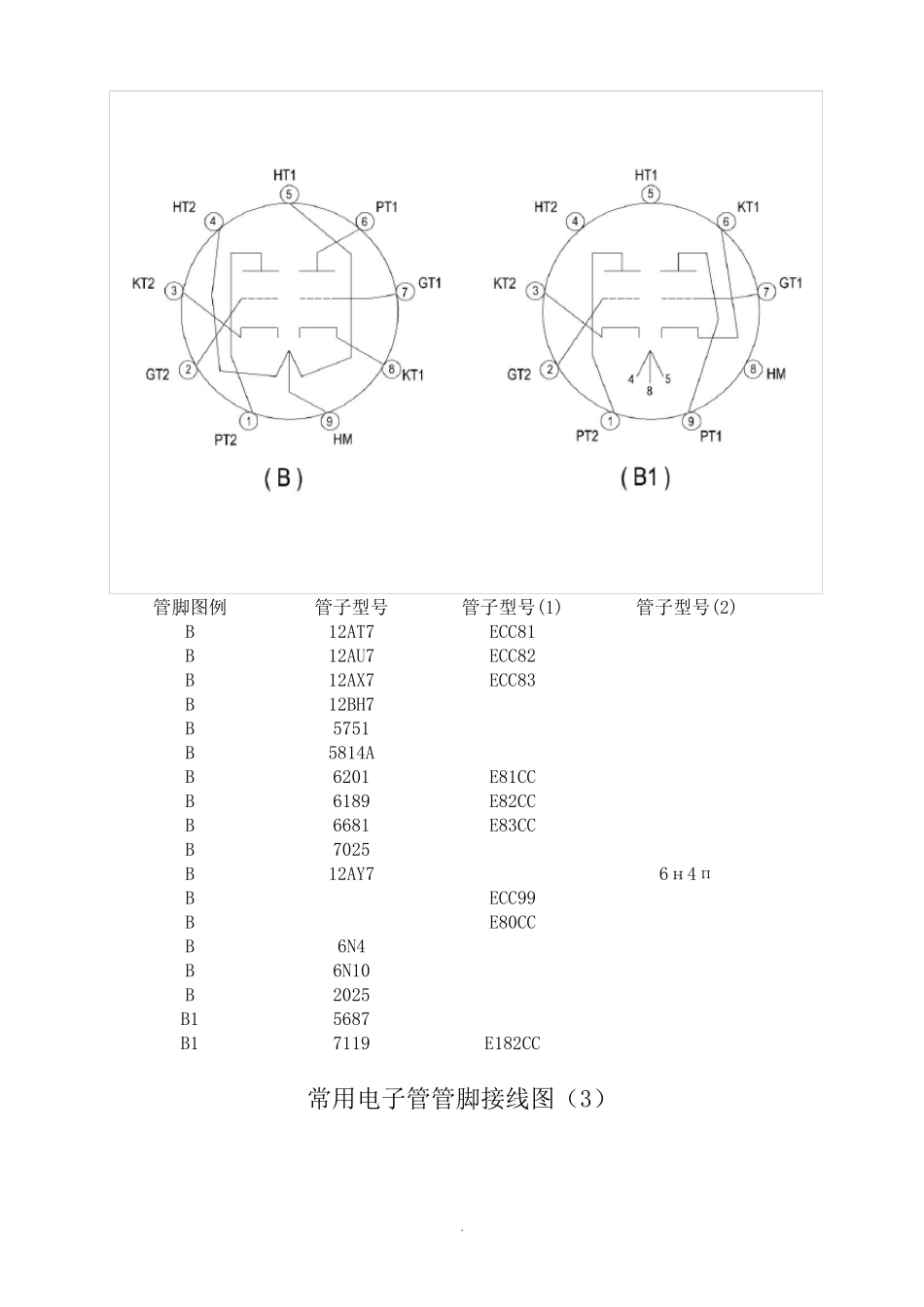

. 常用电子管管脚接线图（1） 管脚图例 管子型号 管子型号(1) 管子型号(2) A 6AQ8 ECC85 A 6BQ7A ECC180 A 6BZ7A A 6CG7 A 6FQ7（第9 脚为NC） A 6DJ8 ECC88 A 6922 E88CC A 7308 E188CC A 8223 E288CC A Cca A 6N1 6н1п A 6N2 6н2п A 6N6 6н6п A 6N11 6н23п A 6240G(第9 脚为IC) A 6н30п A1 2C51 A1 5670 A1 6N3 6н3п 常用电子管管脚接线图（2） . 管脚图例 管子型号 管子型号(1) 管子型号(2) B 12AT7 ECC81 B 12AU7 ECC82 B 12AX7 ECC83 B 12BH7 B 5751 B 5814A B 6201 E81CC B 6189 E82CC B 6681 E83CC B 7025 B 12AY7 6н4п B ECC99 B E80CC B 6N4 B 6N10 B 2025 B1 5687 B1 7119 E182CC 常用电子管管脚接线图（3） . 管脚图例 管子型号 管子型号(1) 管子型号(2) C 6SL7GT C 5691 C 6SN7GT C 5692 C 6N8P 6н8с C 6N9P 6н9с C ECC33 C 6AS7G C 6080 C 6N5P 6н5с C 6N13P 6н13с C 6BX7GT C 6BL7GTA D 6BQ5 EL84 D 7189 D 6P14 6п14п 常用电子管管脚接线图（4） . 管脚图例 管子型号 管子型号(1) 管子型号(2) E 6F6GT E 6L6G E 6L6GC E 6V6GT E 5881 E 6550A E KT88（第1 脚为BC） E KT66 E 1614 E 7581A E 6P3P 6п3с E 6P6P 6п6с E 6G-B8 F 2A3 F 2c4c F 45 F 50 F 300B F 4300B 常用电子管管脚接线图（5） . 管脚图例 管子型号 管子型号(1) 管子型号(2) G 211 G 845 H EL34 6CA7 常用电子管管脚接线图（6） . 管脚图例 管子型号 管子型号(1) 管子型号(2) I 7027A K 7868 常用电子管管脚接线图（7） 管脚图例 管子型号 管子型号(1) 管子型号(2) L 807 L FU-7 г-807 M 6AU6 EF94 M 6BA6 EF93 M 6BD6 M 6J4 6ж4п M 6J5 6ж5п 常用电子管管脚接线图（8） . 管脚图例 管子型号 管子型号(1) 管子型号(2) M1 6AG5 EF96 M1 6AK5 EF95 M1 6BC5 M1 6J1 6ж1п M1 6J3 6ж3п N 6267 EF86 N 6J8 6ж32п 常用电子管管脚接线图（9） . 管脚图例 管子型号 管子型号(1) 管子型号(2) N1 6BX6 EF80 N1 6EJ7 EF184 O 6SJ7GT O 5693 O 6J8P 6ж8с 常用电子管管脚接线图（10） 管脚图例 管子型号 管子型号(1) 管子...
