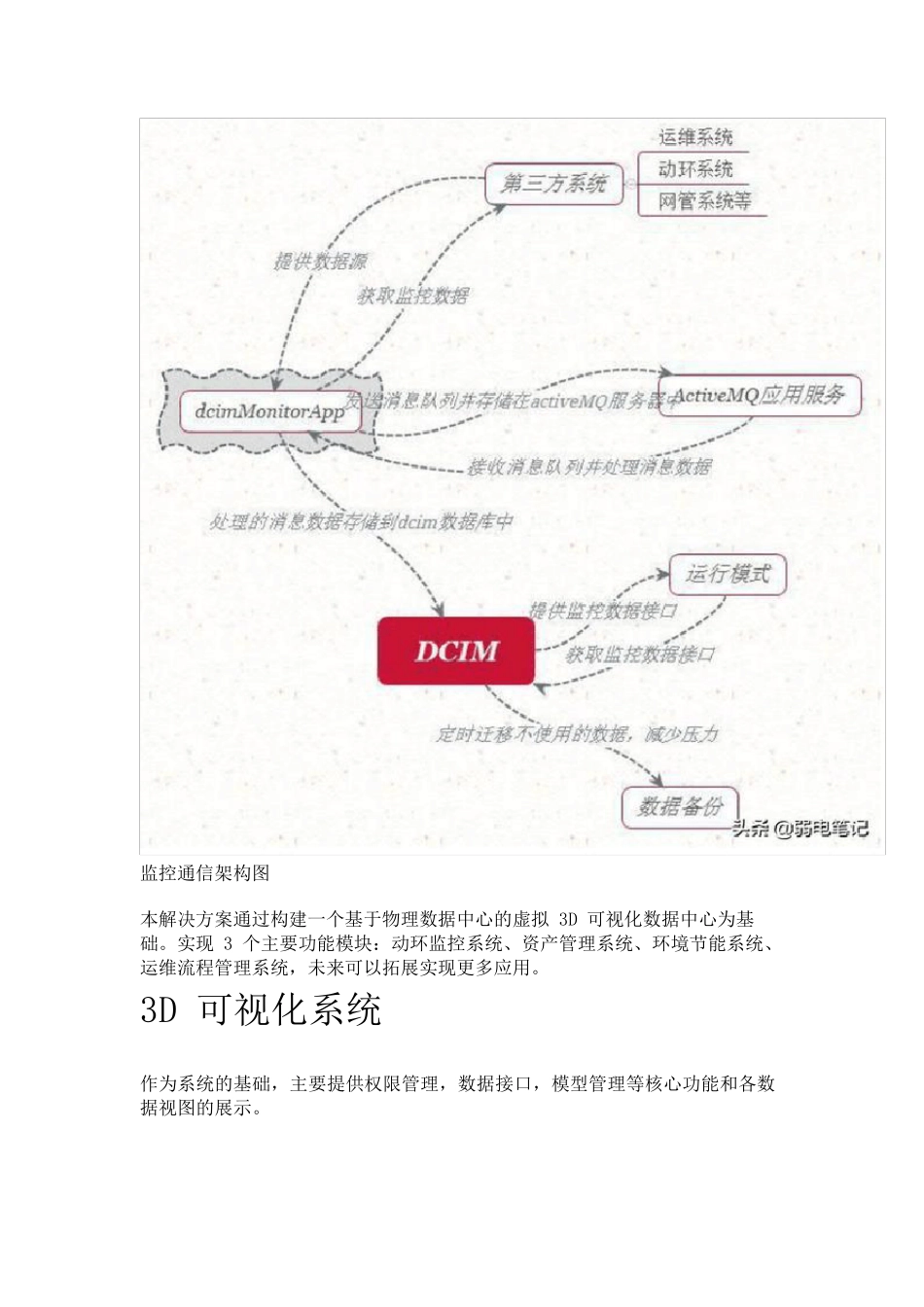

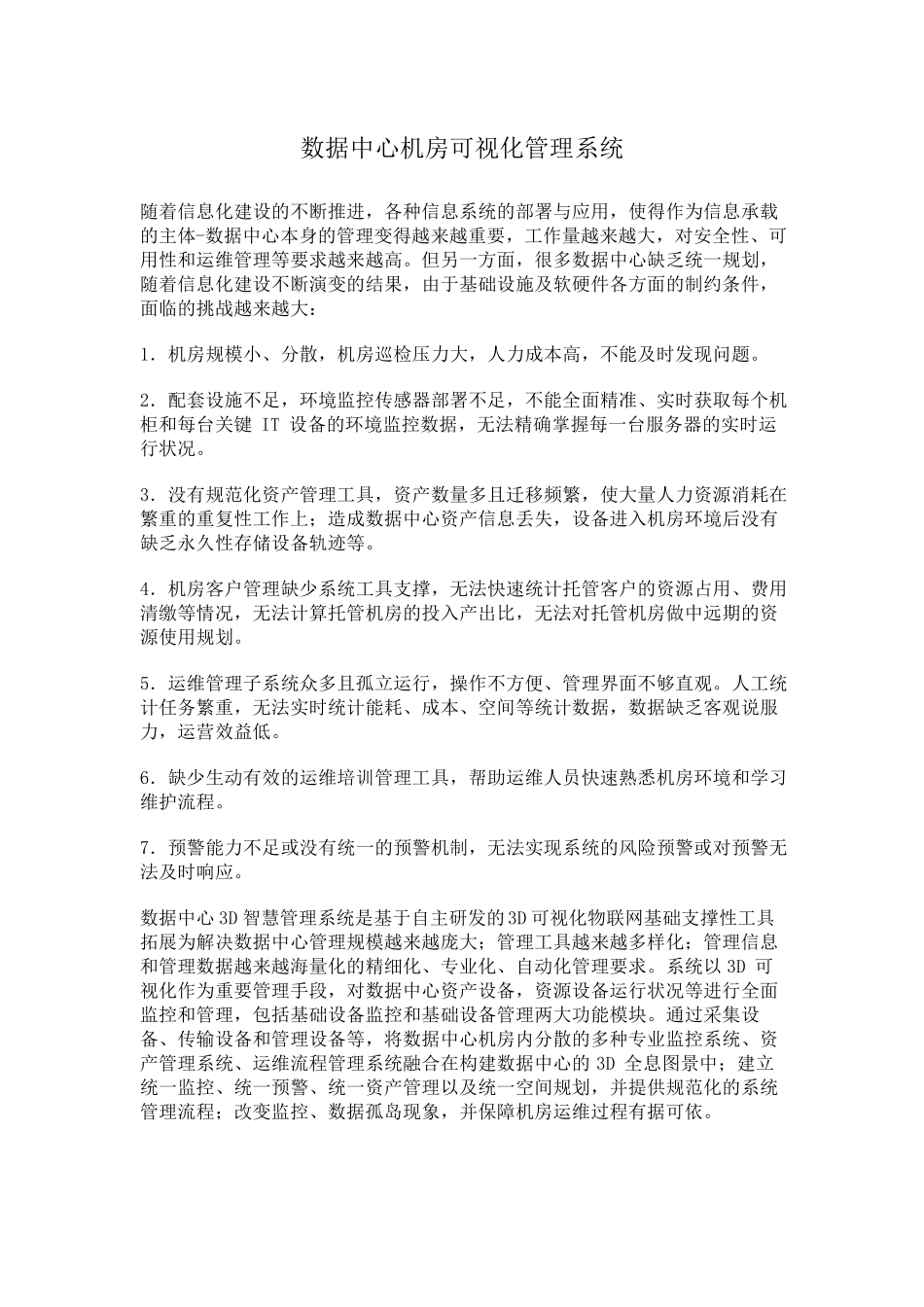

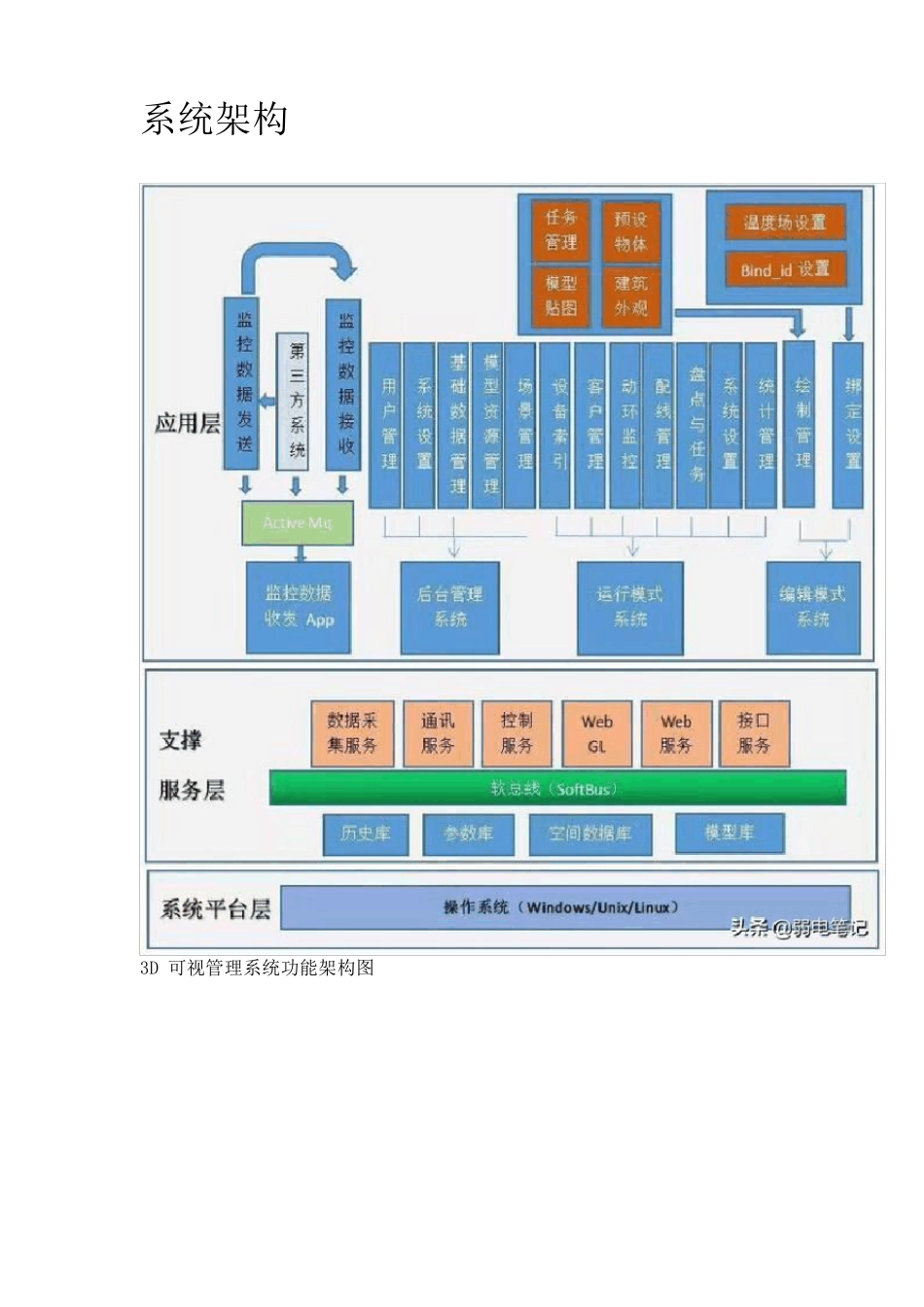

数据中心机房可视化管理系统 随着信息化建设的不断推进,各种信息系统的部署与应用,使得作为信息承载的主体-数据中心本身的管理变得越来越重要,工作量越来越大,对安全性、可用性和运维管理等要求越来越高。但另一方面,很多数据中心缺乏统一规划,随着信息化建设不断演变的结果,由于基础设施及软硬件各方面的制约条件,面临的挑战越来越大: 1.机房规模小、分散,机房巡检压力大,人力成本高,不能及时发现问题。 2.配套设施不足,环境监控传感器部署不足,不能全面精准、实时获取每个机柜和每台关键 IT 设备的环境监控数据,无法精确掌握每一台服务器的实时运行状况。 3.没有规范化资产管理工具,资产数量多且迁移频繁,使大量人力资源消耗在繁重的重复性工作上;造成数据中心资产信息丢失,设备进入机房环境后没有缺乏永久性存储设备轨迹等。 4.机房客户管理缺少系统工具支撑,无法快速统计托管客户的资源占用、费用清缴等情况,无法计算托管机房的投入产出比,无法对托管机房做中远期的资源使用规划。 5.运维管理子系统众多且孤立运行,操作不方便、管理界面不够直观。人工统计任务繁重,无法实时统计能耗、成本、空间等统计数据,数据缺乏客观说服力,运营效益低。 6.缺少生动有效的运维培训管理工具,帮助运维人员快速熟悉机房环境和学习维护流程。 7.预警能力不足或没有统一的预警机制,无法实现系统的风险预警或对预警无法及时响应。 数据中心3D 智慧管理系统是基于自主研发的3D 可视化物联网基础支撑性工具拓展为解决数据中心管理规模越来越庞大;管理工具越来越多样化;管理信息和管理数据越来越海量化的精细化、专业化、自动化管理要求。系统以 3D 可视化作为重要管理手段,对数据中心资产设备,资源设备运行状况等进行全面监控和管理,包括基础设备监控和基础设备管理两大功能模块。通过采集设备、传输设备和管理设备等,将数据中心机房内分散的多种专业监控系统、资产管理系统、运维流程管理系统融合在构建数据中心的 3D 全息图景中;建立统一监控、统一预警、统一资产管理以及统一空间规划,并提供规范化的系统管理流程;改变监控、数据孤岛现象,并保障机房运维过程有据可依。 系统架构 3D 可视管理系统功能架构图 监控通信架构图 本解决方案通过构建一个基于物理数据中心的虚拟 3D 可视化数据中心为基础。实现 3 个主要功能模块:动环监控系统、资产管理系统、环境节能系统、运维流程管理系统...
