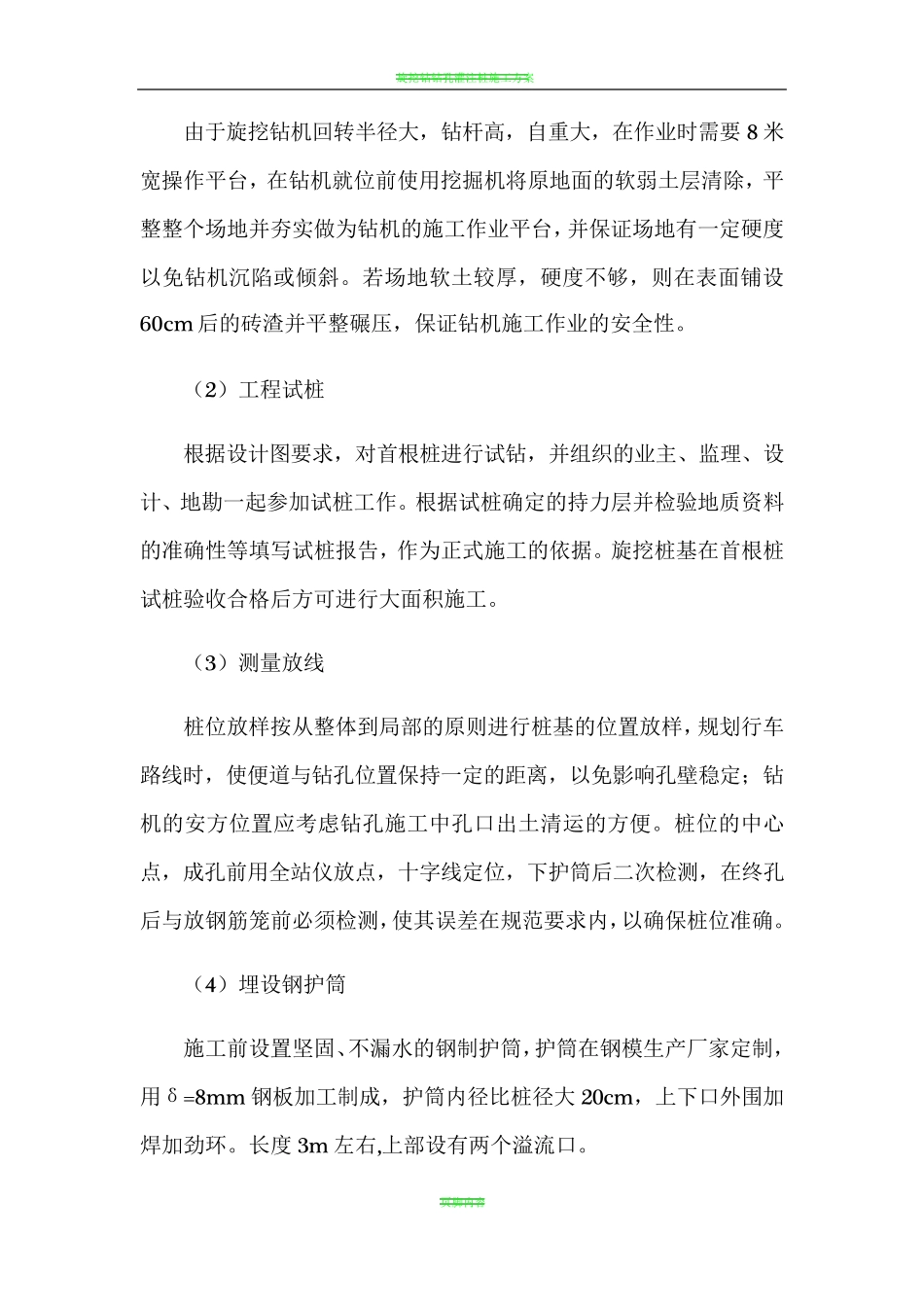

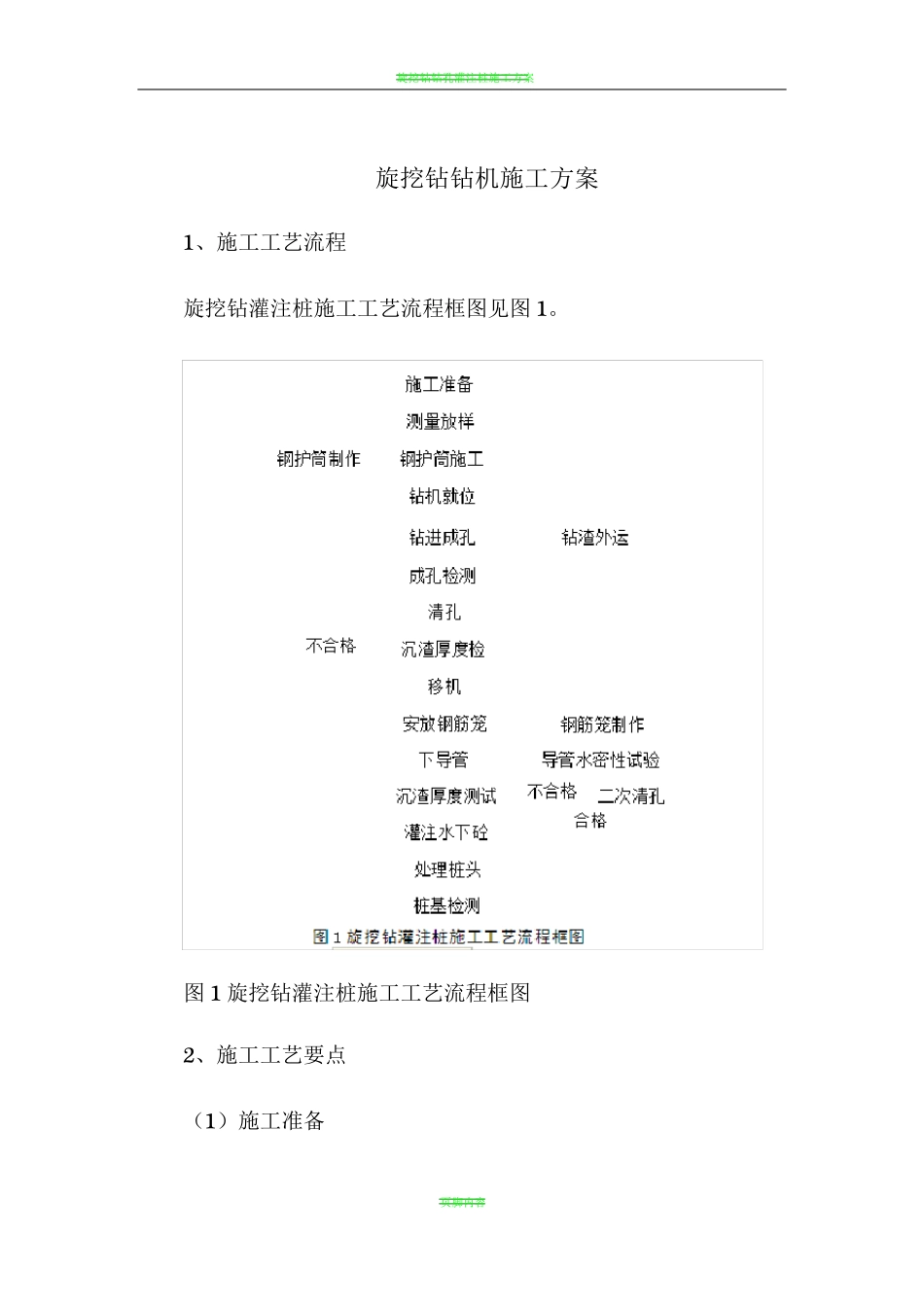

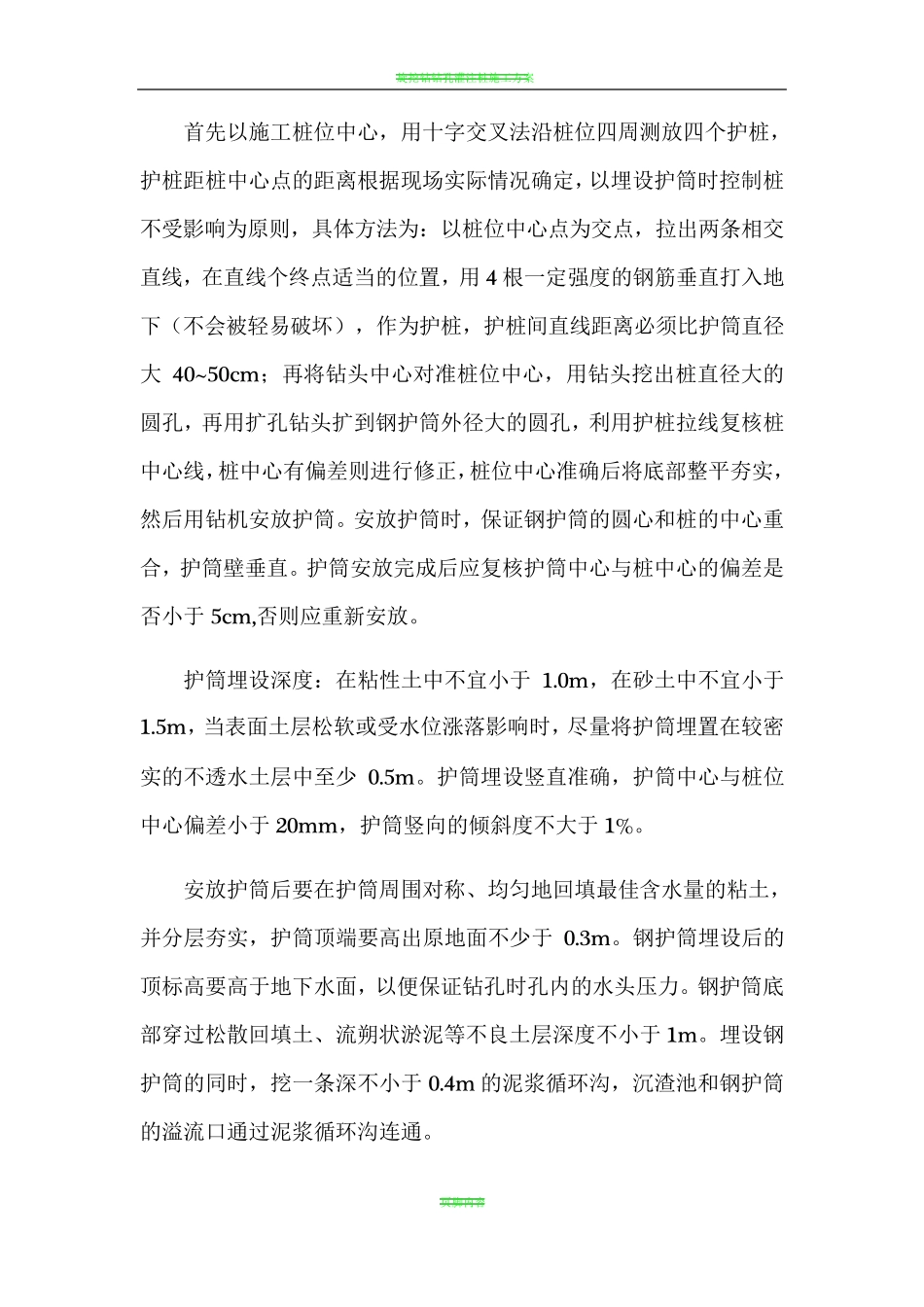

旋挖钻钻孔灌注桩施工方案�页脚内容� 旋挖钻钻机施工方案 1、施工工艺流程 旋挖钻灌注桩施工工艺流程框图见图1。 图1 旋挖钻灌注桩施工工艺流程框图 2 、施工工艺要点 （1）施工准备 旋挖钻钻孔灌注桩施工方案�页脚内容�由于旋挖钻机回转半径大，钻杆高，自重大，在作业时需要8 米宽操作平台，在钻机就位前使用挖掘机将原地面的软弱土层清除，平整整个场地并夯实做为钻机的施工作业平台，并保证场地有一定硬度以免钻机沉陷或倾斜。若场地软土较厚，硬度不够，则在表面铺设60cm 后的砖渣并平整碾压，保证钻机施工作业的安全性。 （2）工程试桩 根据设计图要求，对首根桩进行试钻，并组织的业主、监理、设计、地勘一起参加试桩工作。根据试桩确定的持力层并检验地质资料的准确性等填写试桩报告，作为正式施工的依据。旋挖桩基在首根桩试桩验收合格后方可进行大面积施工。 （3）测量放线 桩位放样按从整体到局部的原则进行桩基的位置放样，规划行车路线时，使便道与钻孔位置保持一定的距离，以免影响孔壁稳定；钻机的安方位置应考虑钻孔施工中孔口出土清运的方便。桩位的中心点，成孔前用全站仪放点，十字线定位，下护筒后二次检测，在终孔后与放钢筋笼前必须检测，使其误差在规范要求内，以确保桩位准确。 （4）埋设钢护筒 施工前设置坚固、不漏水的钢制护筒，护筒在钢模生产厂家定制，用δ=8mm 钢板加工制成，护筒内径比桩径大20cm，上下口外围加焊加劲环。长度3m 左右,上部设有两个溢流口。 旋挖钻钻孔灌注桩施工方案�页脚内容�首先以施工桩位中心，用十字交叉法沿桩位四周测放四个护桩，护桩距桩中心点的距离根据现场实际情况确定，以埋设护筒时控制桩不受影响为原则，具体方法为：以桩位中心点为交点，拉出两条相交直线，在直线个终点适当的位置，用4 根一定强度的钢筋垂直打入地下（不会被轻易破坏），作为护桩，护桩间直线距离必须比护筒直径大40~50cm；再将钻头中心对准桩位中心，用钻头挖出桩直径大的圆孔，再用扩孔钻头扩到钢护筒外径大的圆孔，利用护桩拉线复核桩中心线，桩中心有偏差则进行修正，桩位中心准确后将底部整平夯实，然后用钻机安放护筒。安放护筒时，保证钢护筒的圆心和桩的中心重合，护筒壁垂直。护筒安放完成后应复核护筒中心与桩中心的偏差是否小于5cm,否则应重新安放。 护筒埋设深度：在粘性土中不宜小于1.0m，在砂土中不宜小于1.5m，当表面土层松软或受水位涨落影响时，尽量将护筒埋置在较...
