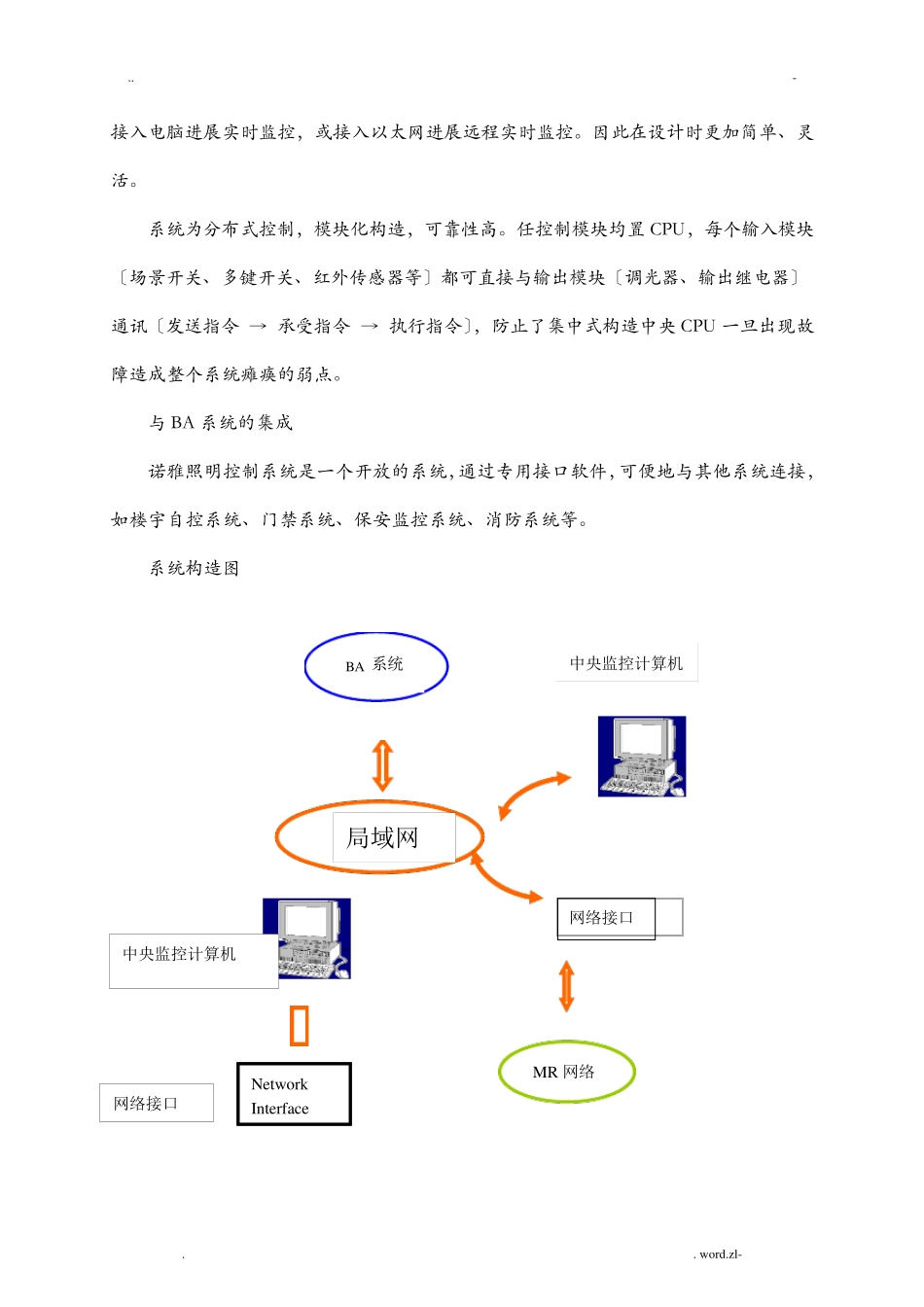

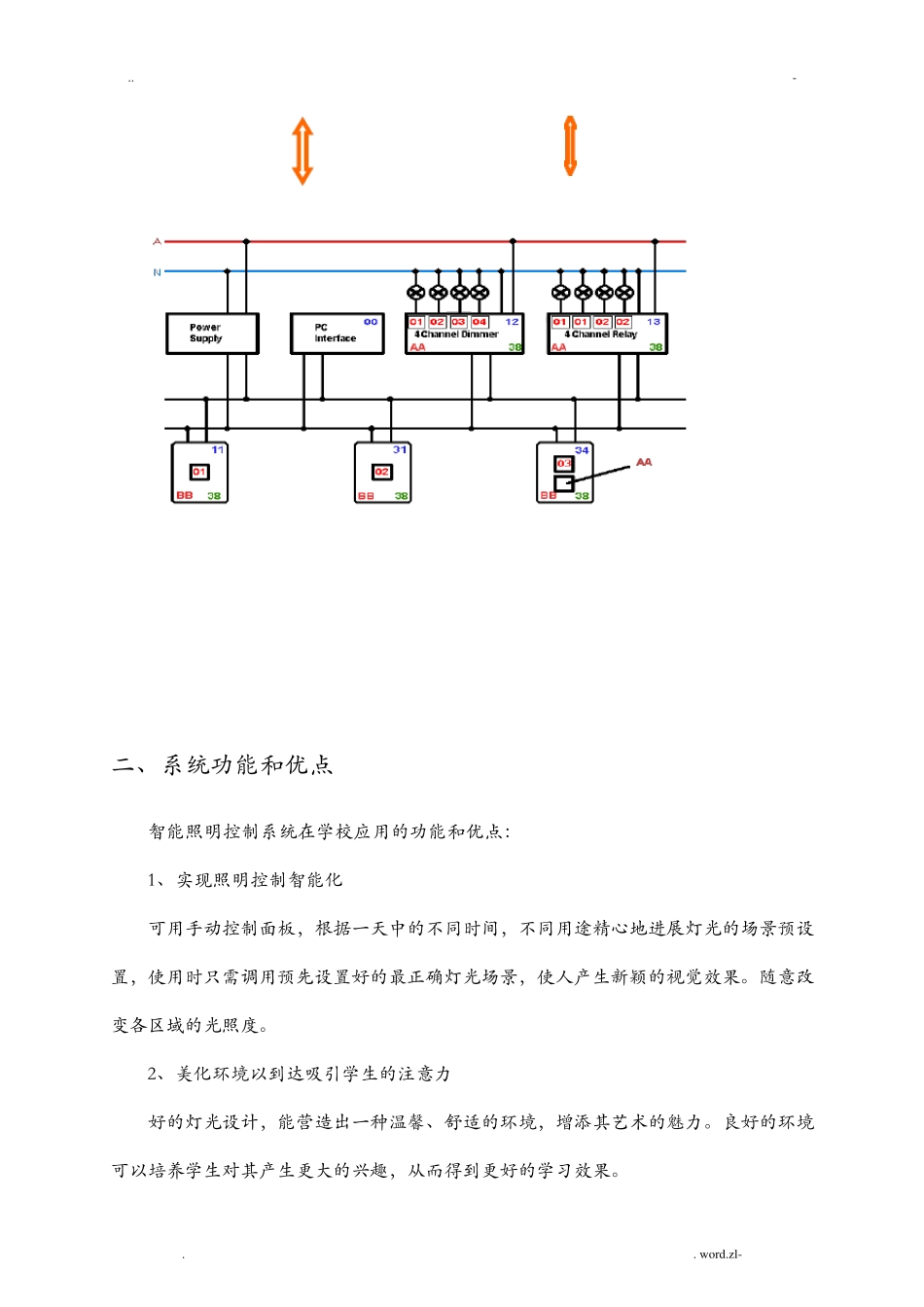

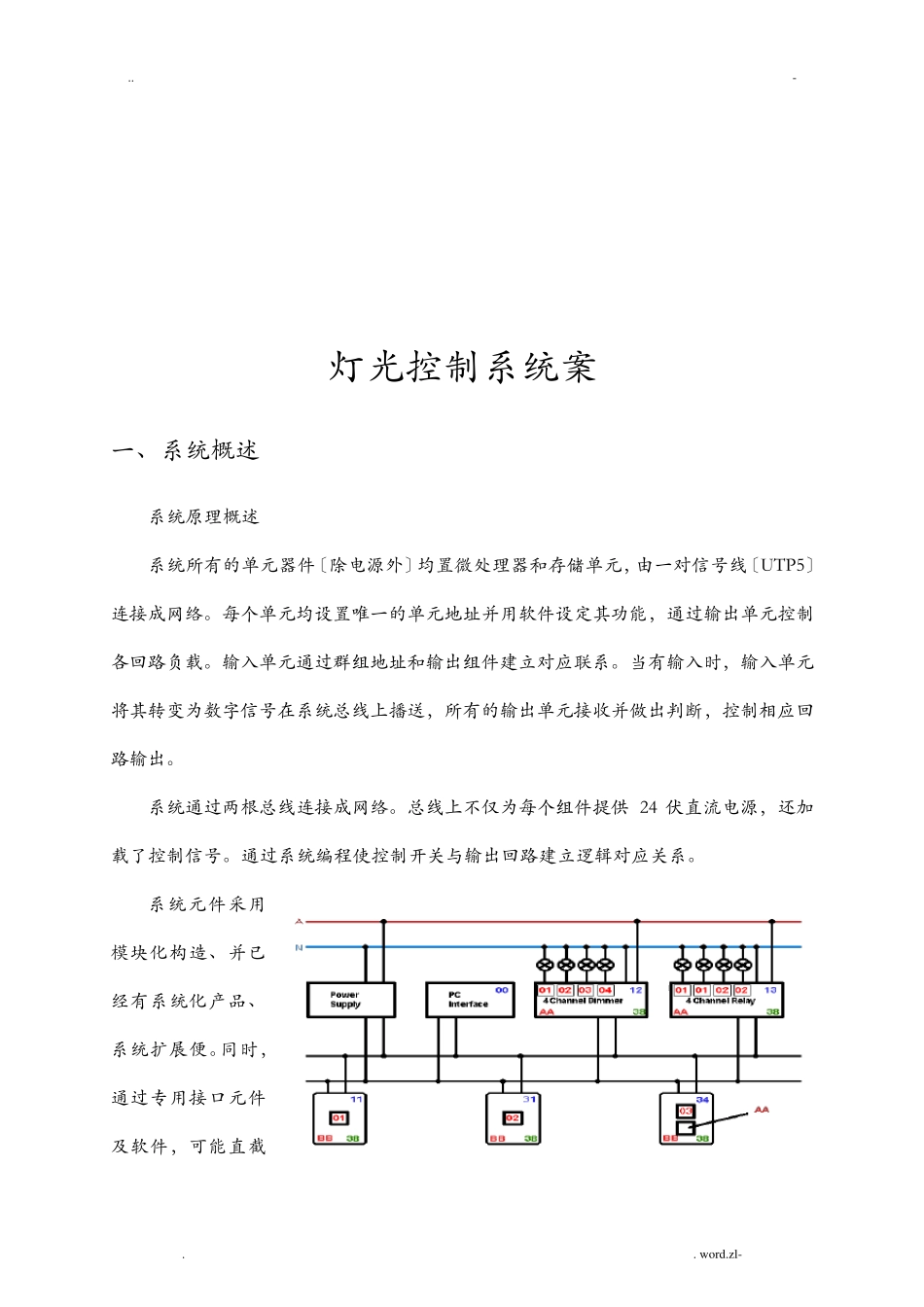

.. - . . word.zl- 灯光控制系统案 一、系统概述 系统原理概述 系统所有的单元器件〔除电源外〕均置微处理器和存储单元，由一对信号线〔UTP5〕连接成网络。每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为数字信号在系统总线上播送，所有的输出单元接收并做出判断，控制相应回路输出。 系统通过两根总线连接成网络。总线上不仅为每个组件提供 24 伏直流电源，还加载了控制信号。通过系统编程使控制开关与输出回路建立逻辑对应关系。 系统元件采用模块化构造、并已经有系统化产品、系统扩展便。同时，通过专用接口元件及软件，可能直截.. - . . word.zl- 中央监控计算机 Network Interface 网络接口 接入电脑进展实时监控，或接入以太网进展远程实时监控。因此在设计时更加简单、灵活。 系统为分布式控制，模块化构造，可靠性高。任控制模块均置 CPU，每个输入模块〔场景开关、多键开关、红外传感器等〕都可直接与输出模块〔调光器、输出继电器〕通讯〔发送指令 → 承受指令 → 执行指令〕，防止了集中式构造中央 CPU 一旦出现故障造成整个系统瘫痪的弱点。 与 BA 系统的集成 诺雅照明控制系统是一个开放的系统，通过专用接口软件，可便地与其他系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。 系统构造图 网络接口 MR 网络 BA 系统 中央监控计算机 局域网 .. - . . word.zl- 二、系统功能和优点 智能照明控制系统在学校应用的功能和优点： 1、实现照明控制智能化 可用手动控制面板，根据一天中的不同时间，不同用途精心地进展灯光的场景预设置，使用时只需调用预先设置好的最正确灯光场景，使人产生新颖的视觉效果。随意改变各区域的光照度。 2、美化环境以到达吸引学生的注意力 好的灯光设计，能营造出一种温馨、舒适的环境，增添其艺术的魅力。良好的环境可以培养学生对其产生更大的兴趣，从而得到更好的学习效果。 .. - . . word.zl- 利用灯光的颜色、投射式和不同明暗亮度可创造出立体感、层次感，不同色彩的环境气氛，不仅使学生有个很好的学习环境，而且还可以产生一种艺术欣赏感，对课程产生强烈的研究精神。 3、可观的节能效果 由于智能照明控制系统能够通过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进展光照度的设置...
