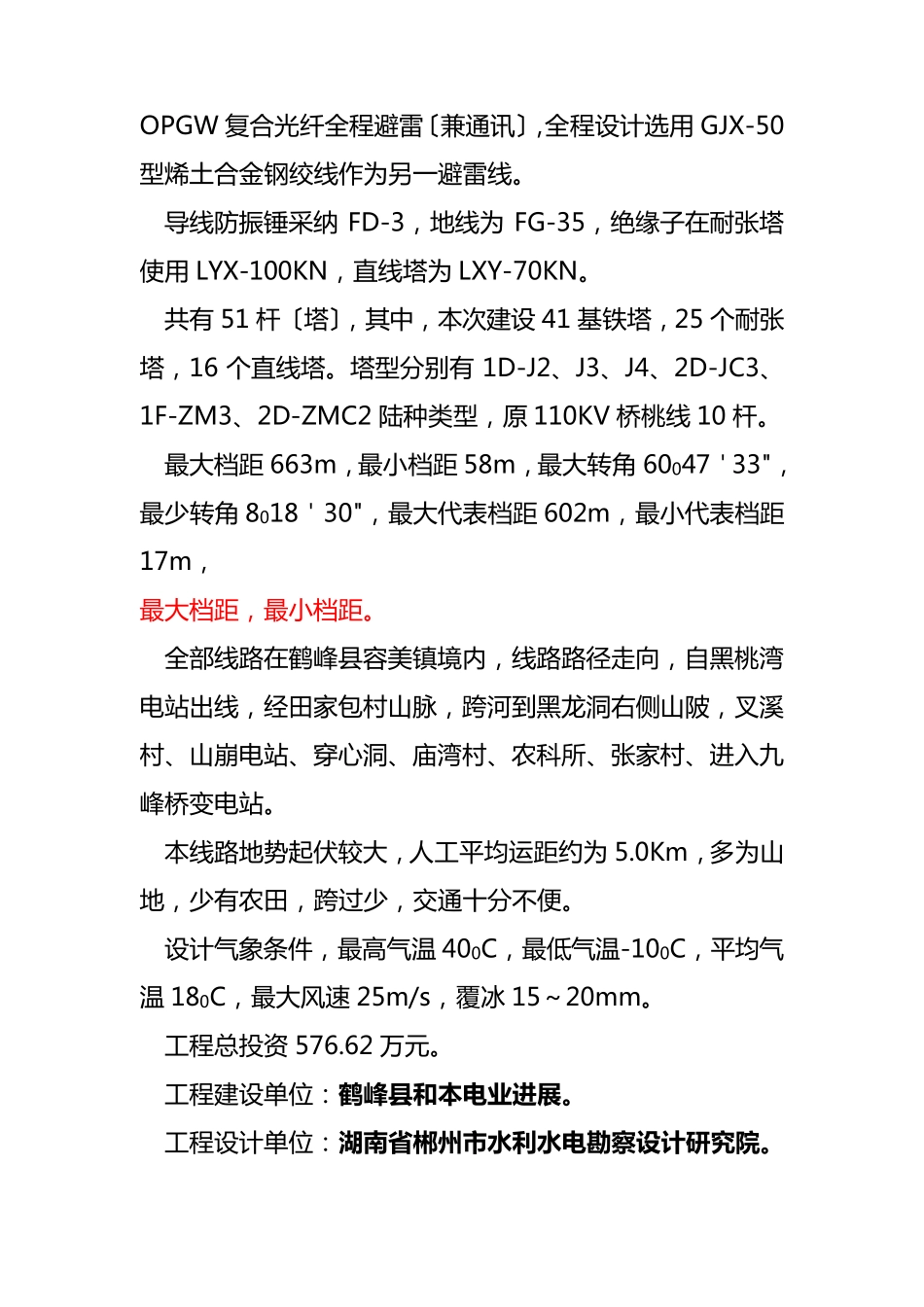

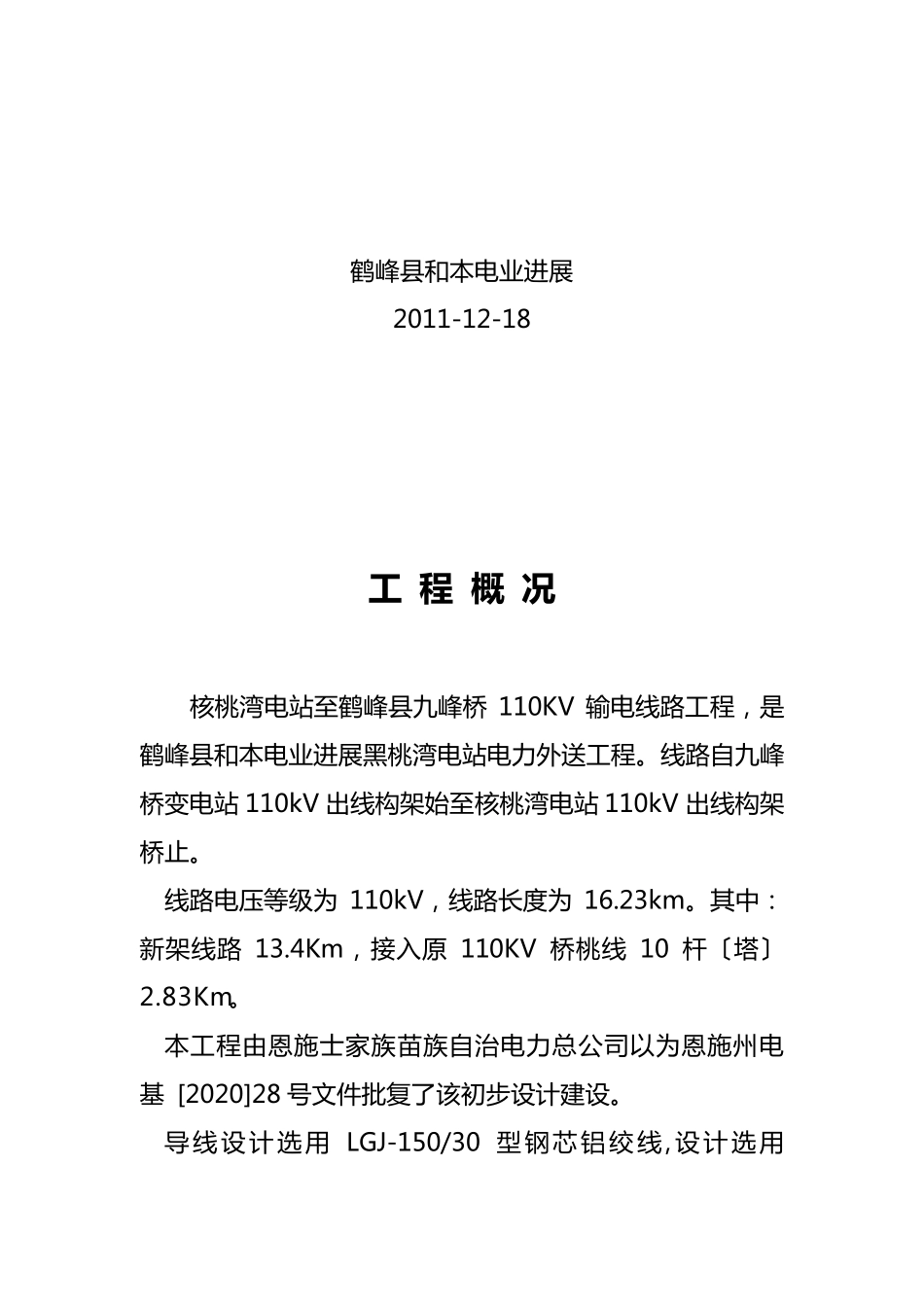

某变电站110KV 输电线路工程工作总结 核桃湾电站至鹤峰县九峰桥变电站110KV 输电线路工程 工 作 总 结 鹤 峰 县 和 本 电 业 进 展 2011-12-18 工 程 概 况 核 桃 湾 电 站 至 鹤 峰 县 九 峰 桥110KV 输 电 线 路 工 程 ， 是鹤 峰 县 和 本 电 业 进 展 黑 桃 湾 电 站 电 力 外 送 工 程 。线 路 自 九 峰桥 变 电 站 110kV 出 线 构 架 始 至 核 桃 湾 电 站 110kV 出 线 构 架桥 止 。 线 路 电 压 等 级 为110kV， 线 路 长 度 为16.23km。其 中 ：新 架 线 路13.4Km， 接 入 原110KV 桥 桃 线10 杆 〔 塔 〕2.83Km。 本 工 程 由 恩 施 士 家 族 苗 族 自 治 电 力 总 公 司 以 为 恩 施 州 电基 [2020]28 号 文 件 批 复 了 该 初 步 设 计 建 设 。 导 线 设 计 选 用LGJ-150/30 型 钢 芯 铝 绞 线 ,设 计 选 用OPGW 复 合 光 纤 全 程 避 雷 〔 兼 通 讯 〕， 全 程 设 计 选 用 GJX-50型 烯 土 合 金 钢 绞 线 作 为 另 一 避 雷 线 。 导 线 防 振 锤 采 纳FD-3， 地 线 为FG-35， 绝 缘 子 在 耐 张 塔使 用 LYX-100KN， 直 线 塔 为 LXY-70KN。 共 有 51 杆 〔 塔 〕， 其 中 ， 本 次 建 设 41 基 铁 塔 ， 25 个 耐 张塔 ， 16 个 直 线 塔 。 塔 型 分 别 有1D-J2、J3、J4、2D-JC3、1F-ZM3、2D-ZMC2 陆 种 类 型 ， 原 110KV 桥 桃 线 10 杆 。 最 大 档 距 663m， 最 小 档 距 58m， 最 大 转 角 60047＇ 33"，最 少 转 角 8018＇ 30"， 最 大 代 表 档 距 602m， 最 小 代 表 档 距17m， 最 大 档 距 ， 最 小 档 距 。 全 部 线 路 在 鹤 峰 县 容 美 镇 境 内 ， 线 路 路 径 走 向 ， 自 黑 桃 湾电 站 出 线 ， 经 田 家 包 村 山 脉 ， 跨 河 到 黑 龙 洞 右 侧 山 陂 ， 叉 溪村 、山 崩 电 站 、穿 心 洞 、庙 湾 村 、农 科 所 、张 家 村 、进 入 九峰 桥 变 电 站 。 本 线 路 地 势 起 伏 较 大 ， 人 工 平 均 运 距 约 为 5.0Km， 多 为 山地 ， 少 有 农 田 ...
