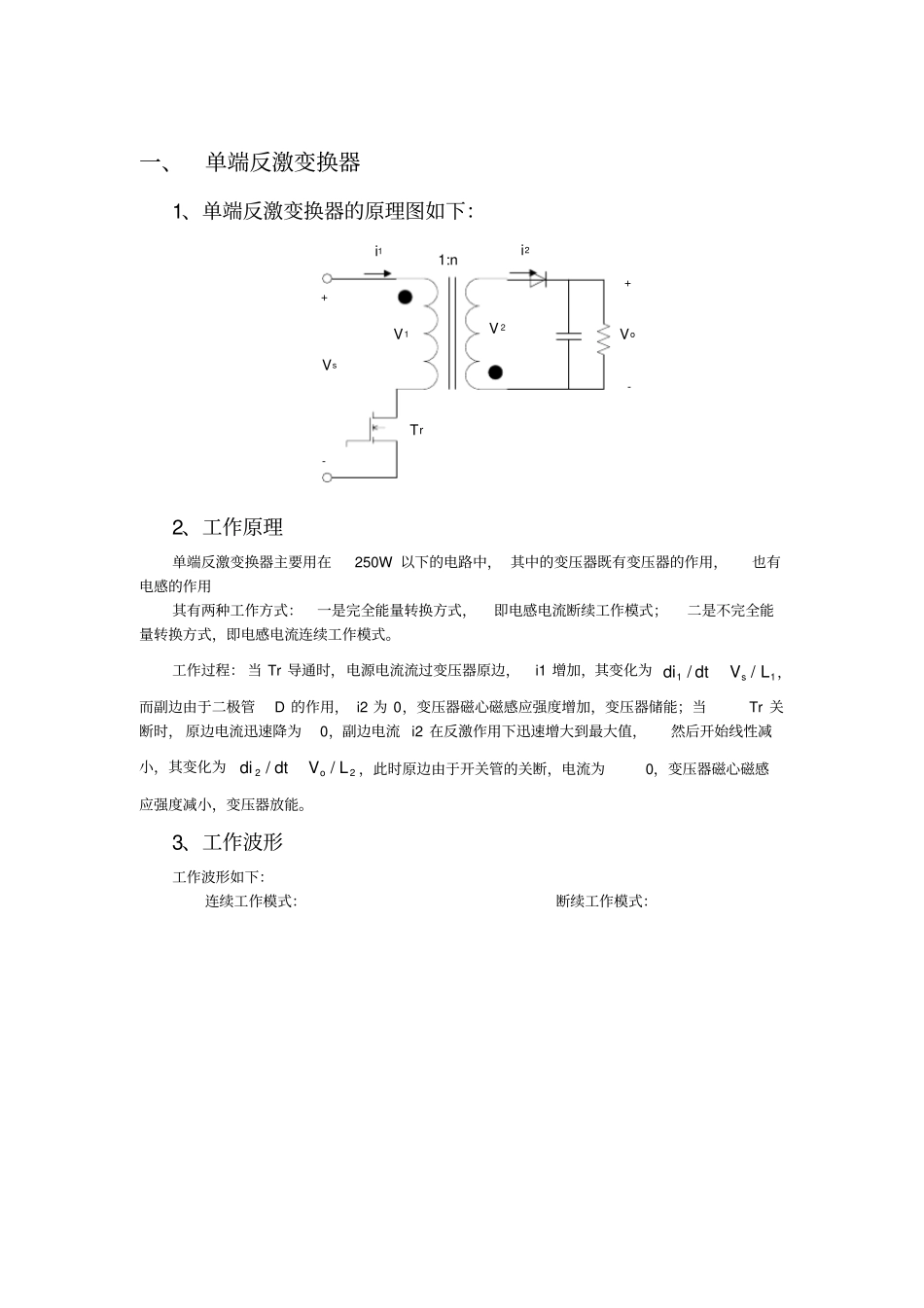

一、单端反激变换器1、单端反激变换器的原理图如下：Vs1:ni1V1V 2i2Vo+--+Tr2、工作原理单端反激变换器主要用在250W 以下的电路中， 其中的变压器既有变压器的作用，也有电感的作用其有两种工作方式：一是完全能量转换方式，即电感电流断续工作模式；二是不完全能量转换方式，即电感电流连续工作模式。工作过程： 当 Tr 导通时，电源电流流过变压器原边，i1 增加，其变化为11//LVdtdis，而副边由于二极管D 的作用， i2 为 0，变压器磁心磁感应强度增加，变压器储能；当Tr 关断时， 原边电流迅速降为0，副边电流 i2 在反激作用下迅速增大到最大值，然后开始线性减小，其变化为22//LVdtdio，此时原边由于开关管的关断，电流为0，变压器磁心磁感应强度减小，变压器放能。3、工作波形工作波形如下：连续工作模式：断续工作模式：Vg-V 2i1i2VTrVs+V o/ntttttD1TsD0Ts4、电压增益（1） 连续工作模式下的电压增益：理想状态下，由副副边绕组在一个周期中的伏秒值为0 可得：sossTDVTnDV)1(11（1-1）故可得电压增益为：111DDnVVMso（1-2）而在实际中，由于变压器存在一次绕组内阻r1，二次绕组内阻r2，故可得：sossTDrIVTnDrIV)1)(()(122111（1-3）而oII 2（1-4）221/ nrr（1-5）oosooDnIDVIVI//11（为计算方便，设Do=（1-D1 ）） （1-6）故将（ 1-4）（1-5）（ 1-6）代入（ 1-3）可得)1)((2121osoosoDDnVrIDDnVVM(1-7) （2）断续工作模式下的电压增益：由面积相等可得式：2/2spsoTDITI(1-8) 由spossTDVTDnV1可得Vg-V2i1i2VTrVs+Vo/ntttttVsD1TsDpTsDrTsospVDnVD/1（ 1-9）而112/ nLTDVIss（ 1-10）将（ 1-9）（1-10）代入（ 1-8）可得：1112LVDVTDVIossso（1-11）临界连续时，即可以看作连续又可以看作断续，此时：111DDnVVso，所以临界连续电流为：112)1(nLDTDVIssoc（1-12）当 D=1/2 时取最大值，为：18nLTVIssocm（1-13）将（ 1-13）代入（ 1-11），可得断续工作模式下的电压增益为：oocmsoIDInVVM214（1-14）二、双管反激变换器1、双管反激变换器原理图如下：Vs1:ni1V 1V2i2VoLLpLpL LsL s+-+-Tr2Tr1D1D2D3ir2、工作原理当功率大于200W 的时候，不宜采用单端反激电路，可采用双管反激电路。其工作时， TR1、TR2 同时导通、同时关断。导通时，电流流过变压器的原边，变压器储能，此时副边由于D3 的作用， i2 为 0；当 TR1、TR2 同时关断时，在反激作用下二极管D3 导通，变压器放能，而原边的D1、D2 ...
