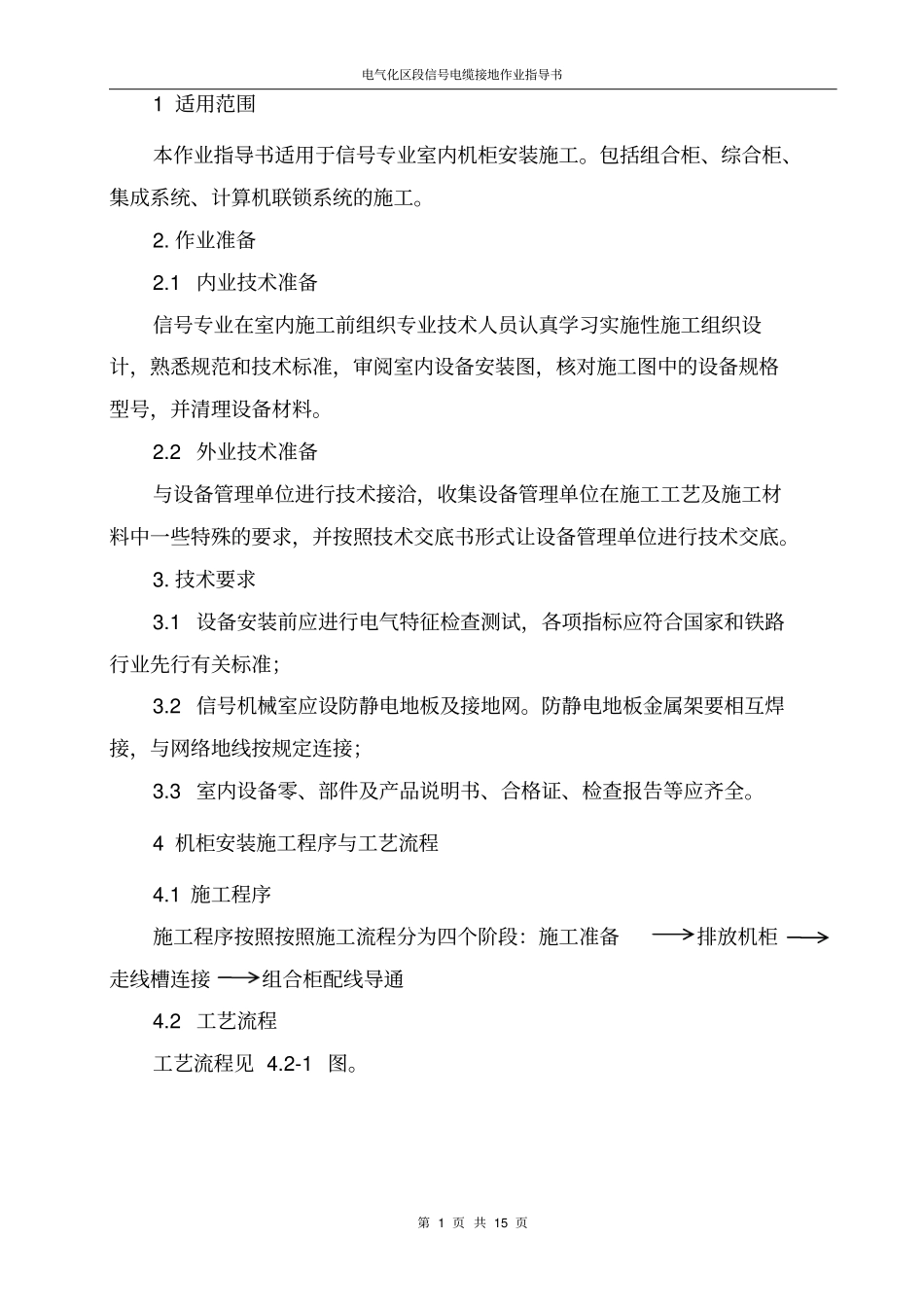

室内机柜安装施工作业指导书编制：审核：批准：中国二十局集团电气化工程有限公司二 O一七年九月十八日发布二O一七年十月十八日实施电气化区段信号电缆接地作业指导书第 1 页 共 15 页1 适用范围本作业指导书适用于信号专业室内机柜安装施工。包括组合柜、综合柜、集成系统、计算机联锁系统的施工。2. 作业准备2.1 内业技术准备信号专业在室内施工前组织专业技术人员认真学习实施性施工组织设计，熟悉规范和技术标准，审阅室内设备安装图，核对施工图中的设备规格型号，并清理设备材料。2.2 外业技术准备与设备管理单位进行技术接洽，收集设备管理单位在施工工艺及施工材料中一些特殊的要求，并按照技术交底书形式让设备管理单位进行技术交底。3. 技术要求3.1 设备安装前应进行电气特征检查测试，各项指标应符合国家和铁路行业先行有关标准；3.2 信号机械室应设防静电地板及接地网。防静电地板金属架要相互焊接，与网络地线按规定连接；3.3 室内设备零、部件及产品说明书、合格证、检查报告等应齐全。4 机柜安装施工程序与工艺流程4.1 施工程序施工程序按照按照施工流程分为四个阶段：施工准备排放机柜走线槽连接组合柜配线导通4.2 工艺流程工艺流程见 4.2-1 图。电气化区段信号电缆接地作业指导书第 2 页 共 15 页图 4.2-1 机柜安装流程图5 施工工艺5.1 施工准备5.1.1 本施工方式采用WAGO端子组合柜， 分线柜、零层 18 柱端子及电源端子均采用端子。5.1.2 室内设备外壳、漆层无损，附件齐全、完好，各种表示铭牌正确、齐全、字迹清楚。5.1.3 各种机柜的规格、型号、安装位置、排列顺序、安装方式、配线的规格、型号，端子配置应符合设计要求。5.1.4 配线电缆排列整齐，配线绑扎整齐、美观；配线焊接牢固，不得有假焊、毛刺、脱股、断股现象，焊接端子片套塑料管，套管与端子间松紧合适。5.1.5 室内机架柜安装完成后，进行配线、焊线，然后按照施工图核对并依次导通。施工准备按图排放机柜架间走线槽安装固定机柜组合内部配线导通机柜侧面配线机柜侧面焊线机 柜 侧 面 配 线 导电气化区段信号电缆接地作业指导书第 3 页 共 15 页5.1.6 根据室内布置图的机柜的设计位置，逐排逐架放置。每排机架间螺栓连接。安装应做到平直、稳固，纵向横向应成直线，机柜高低一致。5.1.7 在第一排和最后一排的顶部至墙壁，安装固定装置，墙壁侧用涨管螺栓固定。5.2 机柜配线5.2.1 各种机柜侧面配线，除本架层间...
