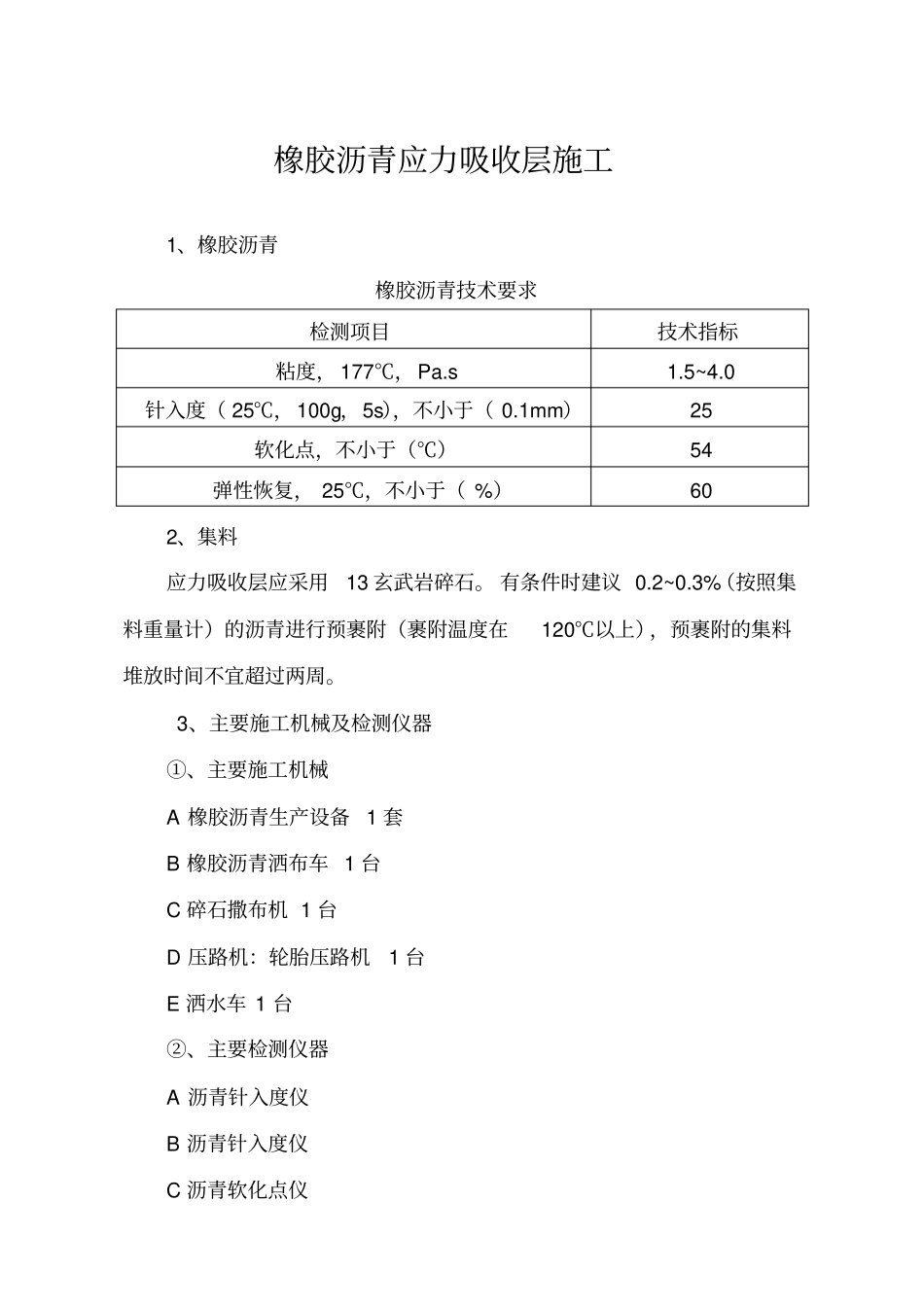

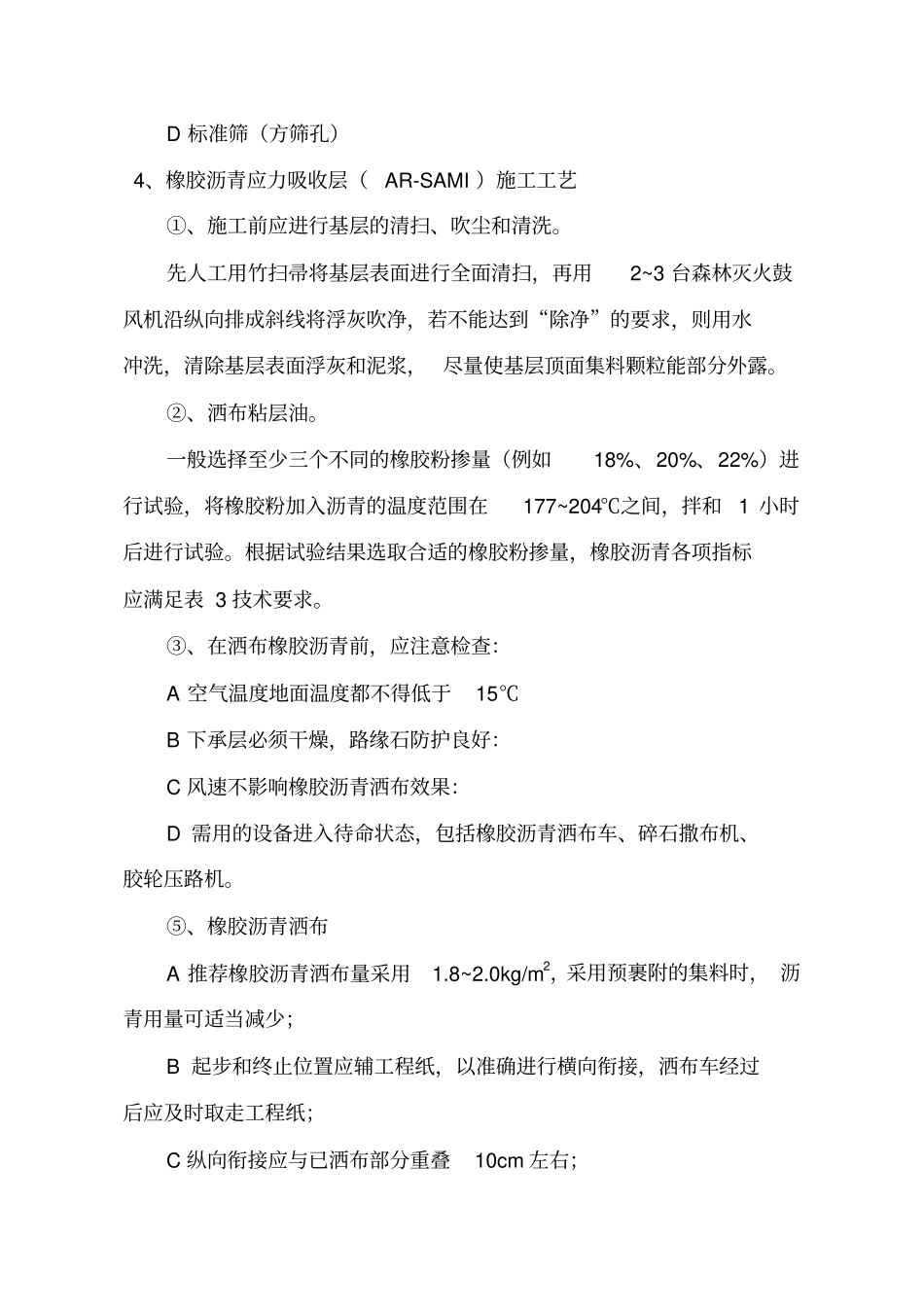

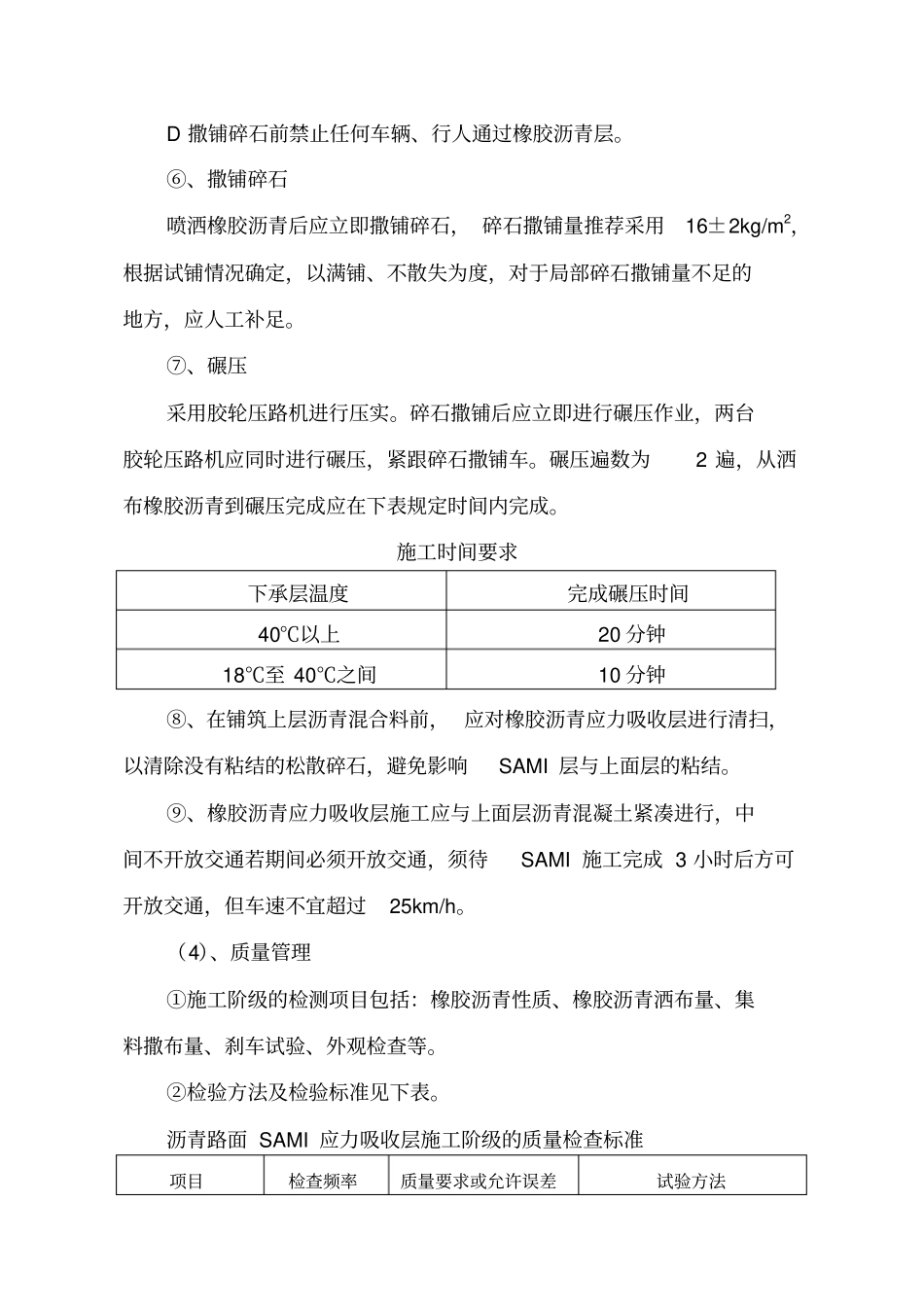

橡胶沥青应力吸收层施工1、橡胶沥青橡胶沥青技术要求检测项目技术指标粘度， 177℃，Pa.s 1.5~4.0 针入度（ 25℃，100g，5s），不小于（ 0.1mm）25 软化点，不小于（℃）54 弹性恢复， 25℃，不小于（ %）60 2、集料应力吸收层应采用13 玄武岩碎石。 有条件时建议 0.2~0.3%（按照集料重量计）的沥青进行预裹附（裹附温度在120℃以上），预裹附的集料堆放时间不宜超过两周。3、主要施工机械及检测仪器①、主要施工机械A 橡胶沥青生产设备1 套B 橡胶沥青洒布车 1 台C 碎石撒布机 1 台D 压路机：轮胎压路机1 台E 洒水车 1 台②、主要检测仪器A 沥青针入度仪B 沥青针入度仪C 沥青软化点仪D 标准筛（方筛孔）4、橡胶沥青应力吸收层（AR-SAMI ）施工工艺①、施工前应进行基层的清扫、吹尘和清洗。先人工用竹扫帚将基层表面进行全面清扫，再用2~3 台森林灭火鼓风机沿纵向排成斜线将浮灰吹净，若不能达到“除净”的要求，则用水冲洗，清除基层表面浮灰和泥浆， 尽量使基层顶面集料颗粒能部分外露。②、洒布粘层油。一般选择至少三个不同的橡胶粉掺量（例如18%、20%、22%）进行试验，将橡胶粉加入沥青的温度范围在177~204℃之间，拌和1 小时后进行试验。根据试验结果选取合适的橡胶粉掺量，橡胶沥青各项指标应满足表 3 技术要求。③、在洒布橡胶沥青前，应注意检查：A 空气温度地面温度都不得低于15℃B 下承层必须干燥，路缘石防护良好：C 风速不影响橡胶沥青洒布效果：D 需用的设备进入待命状态，包括橡胶沥青洒布车、碎石撒布机、胶轮压路机。⑤、橡胶沥青洒布A 推荐橡胶沥青洒布量采用1.8~2.0kg/m2，采用预裹附的集料时， 沥青用量可适当减少；B 起步和终止位置应辅工程纸，以准确进行横向衔接，洒布车经过后应及时取走工程纸；C 纵向衔接应与已洒布部分重叠10cm 左右；D 撒铺碎石前禁止任何车辆、行人通过橡胶沥青层。⑥、撒铺碎石喷洒橡胶沥青后应立即撒铺碎石， 碎石撒铺量推荐采用16±2kg/m2，根据试铺情况确定，以满铺、不散失为度，对于局部碎石撒铺量不足的地方，应人工补足。⑦、碾压采用胶轮压路机进行压实。碎石撒铺后应立即进行碾压作业，两台胶轮压路机应同时进行碾压，紧跟碎石撒铺车。碾压遍数为2 遍，从洒布橡胶沥青到碾压完成应在下表规定时间内完成。施工时间要求下承层温度完成碾压时间40℃以上20 分钟18℃至 40℃之间10 分钟⑧、在铺筑上层沥青混合料前， 应对橡胶沥青应力吸收...
