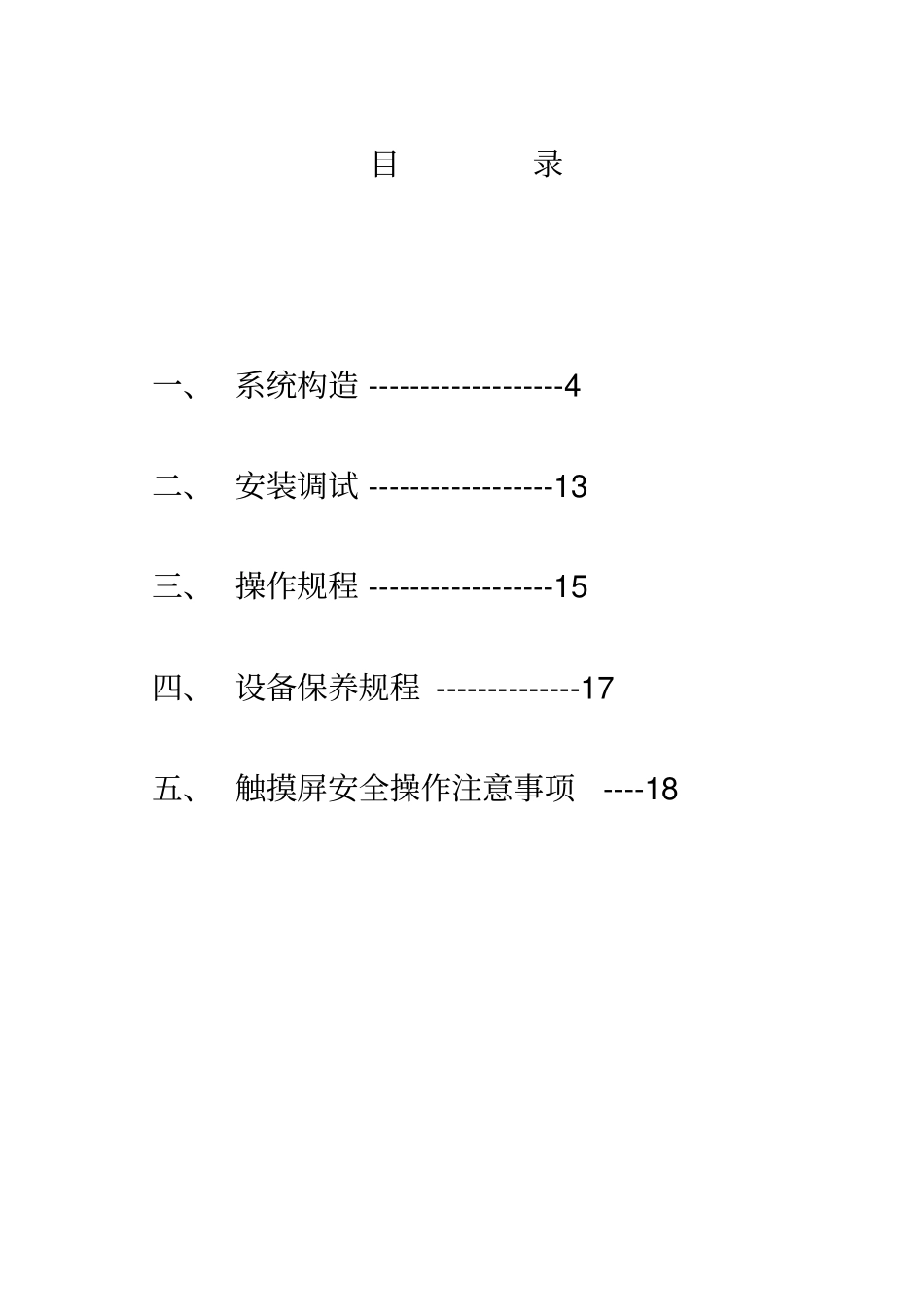

QLMR-300G/260G QLMR-300T/400T 型（配触摸屏）QLMR-400G 气 流 磨 使 用 说 明 书吉林市新大科机电技术有限责任公司2 目录一、 系统构造 -------------------4 二、 安装调试 ------------------13 三、 操作规程 ------------------15 四、 设备保养规程 --------------17 五、 触摸屏安全操作注意事项----18 一、系统构造系统由以下各部件组成

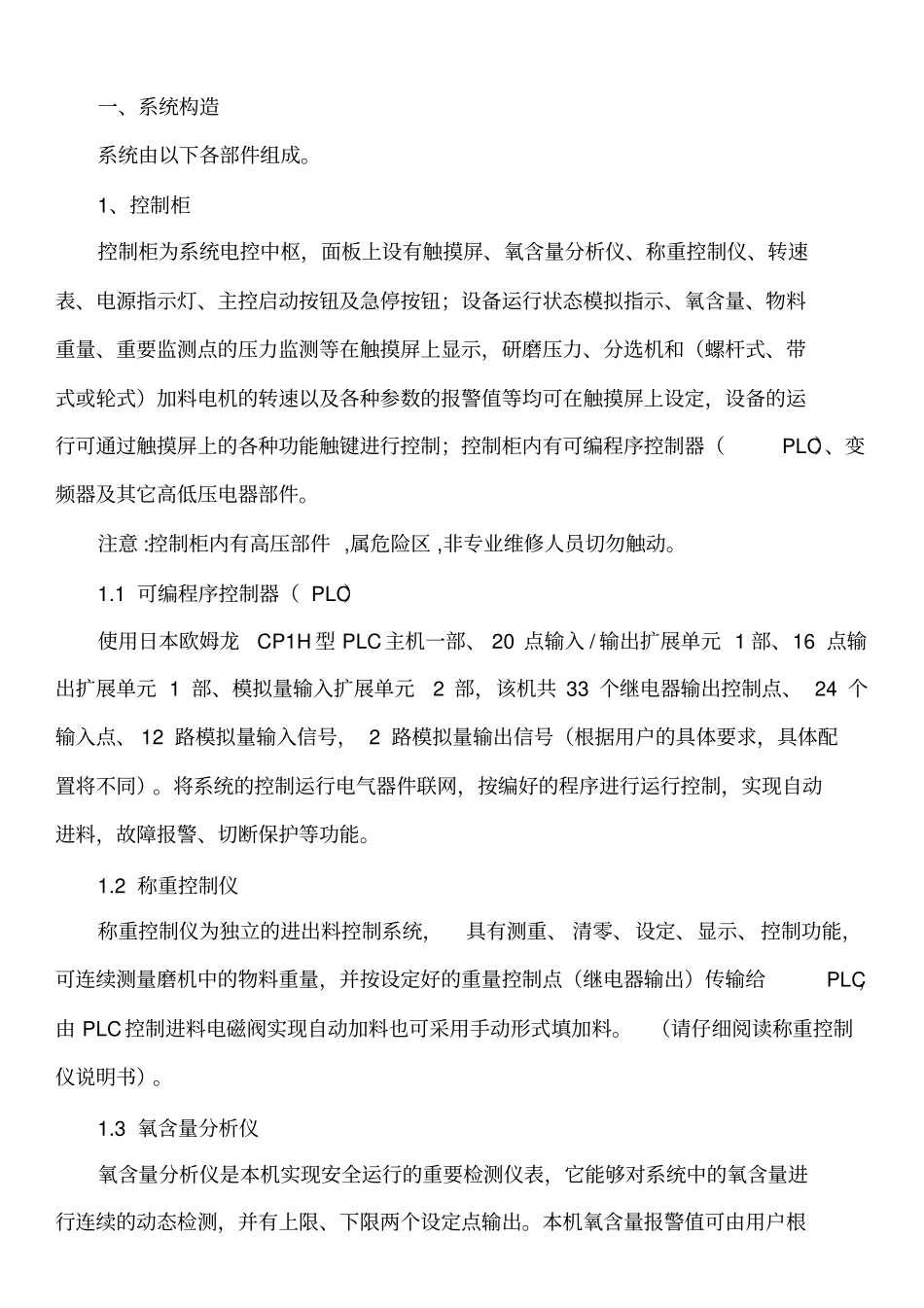

1、控制柜控制柜为系统电控中枢，面板上设有触摸屏、氧含量分析仪、称重控制仪、转速表、电源指示灯、主控启动按钮及急停按钮；设备运行状态模拟指示、氧含量、物料重量、重要监测点的压力监测等在触摸屏上显示，研磨压力、分选机和（螺杆式、带式或轮式）加料电机的转速以及各种参数的报警值等均可在触摸屏上设定，设备的运行可通过触摸屏上的各种功能触键进行控制；控制柜内有可编程序控制器（PLC）、变频器及其它高低压电器部件
注意 :控制柜内有高压部件 ,属危险区 ,非专业维修人员切勿触动
1 可编程序控制器（ PLC）使用日本欧姆龙CP1H 型 PLC 主机一部、 20 点输入 / 输出扩展单元 1 部、16 点输出扩展单元 1 部、模拟量输入扩展单元2 部，该机共 33 个继电器输出控制点、 24 个输入点、 12 路模拟量输入信号， 2 路模拟量输出信号（根据用户的具体要求，具体配置将不同）
将系统的控制运行电气器件联网，按编好的程序进行运行控制，实现自动进料，故障报警、切断保护等功能
2 称重控制仪称重控制仪为独立的进出料控制系统，具有测重、 清零、设定、显示、控制功能，可连续测量磨机中的物料重量，并按设定好的重量控制点（继电器输出）传输给PLC，由 PLC 控制进料电磁阀实现自动加料也可采用手动形式填加料
（请仔细阅读称
