ANSYS杆问题实例VIP免费

ANSYS杆问题实例_第1页
1/20
ANSYS杆问题实例_第2页
2/20
ANSYS杆问题实例_第3页
3/20

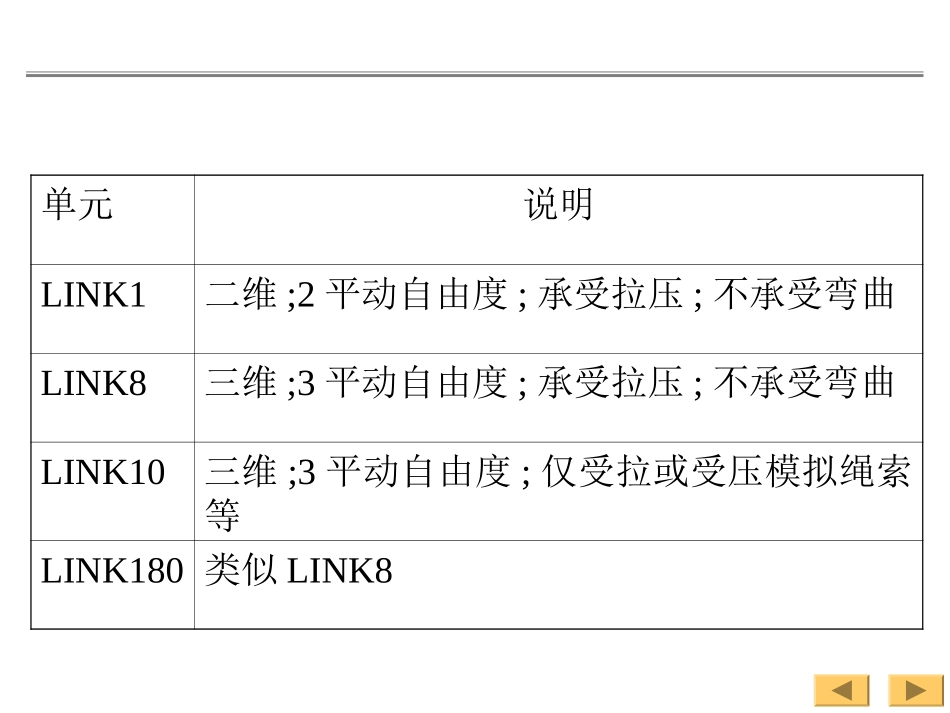

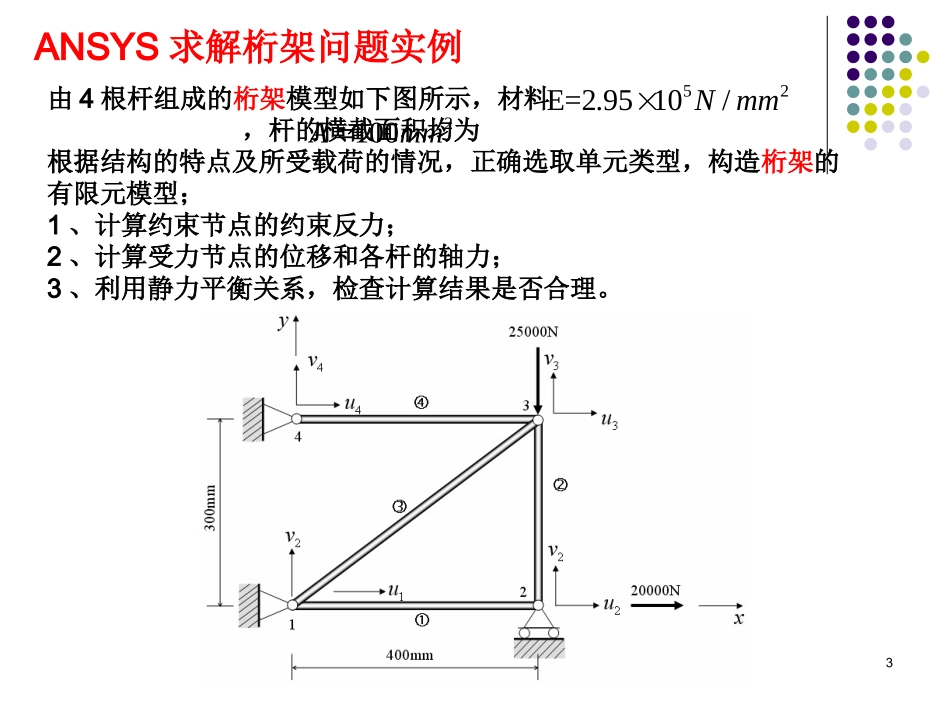

单元说明LINK1二维;2平动自由度;承受拉压;不承受弯曲LINK8三维;3平动自由度;承受拉压;不承受弯曲LINK10三维;3平动自由度;仅受拉或受压模拟绳索等LINK180类似LINK83ANSYS求解桁架问题实例52E=2.9510/Nmm由4根杆组成的桁架模型如下图所示,材料,杆的横截面积均为根据结构的特点及所受载荷的情况,正确选取单元类型,构造桁架的有限元模型;1、计算约束节点的约束反力;2、计算受力节点的位移和各杆的轴力;3、利用静力平衡关系,检查计算结果是否合理。2100Amm42、分析类型静力分析3、问题描述一维杆问题4、ANSYS单位mNPa5、单元LINK1:2节点(每个节点2个自由度)6、材料弹性模量和泊松比7、实常数面积A8、建模直接建立有限元模型51进入ANSYS程序→ANSYSED12.0→ANSYSProductLauncher→changetheworkingdirectoryintoyours→inputInitialjobname:truss→Run2设置计算类型ANSYSMainMenu:Preferences→selectStructural→OK63选择单元类型ANSYSMainMenu:Preprocessor→ElementType→Add/Edit/Delete→Add→selectLink2Dspar1→OK(backtoElementTypeswindow)→Close(theElementTypewindow)74定义实常数ANSYSMainMenu:Preprocessor→RealConstants…→Add…→selectType1→OK→inputAREA:1e-4→OK→Close(theRealConstantsWindow)5定义材料参数ANSYSMainMenu:Preprocessor→MaterialProps→MaterialModels→Structural→Linear→Elastic→Isotropic→inputEX:2.95e11,PRXY:0→OK6生成节点ANSYSMainMenu:Preprocessor→Modeling→Create→Nodes→InActiveCS→依次输入四个点的坐标:input:1(0,0),2(0.4,0),3(0.4,0.3,0),4(0,0.3)→OK7生成单元ANSYSMainMenu:Preprocessor→Modeling→Create→elements→AutoNumbered→ThruNodes→依次连接节点1,2;节点2,3;节点1,3;节点3,4→OK打开节点号:UtilityMenu:Plotctrls→Numbering→选项NODENodenumbers为On→在Elem/Attribnumbering选择Elementnumbers→OK显示元素:UtilityMenu:Plot→emements898模型施加约束给节点1、3、4施加x和y方向的约束ANSYSMainMenu:Solution→DefineLoads→Apply→Structural→Displacement→OnNodes→节点1、4→apply→selectLab2:ALLOFF→,OnNodes→节点2→OK→selectLab2:UX→OK给节点2,3施加载荷ANSYSMainMenu:Solution→DefineLoads→Apply→Structural→Force/Moment→OnNodes→拾取节点2→OK→Lab:FX,Value:20000→OKANSYSMainMenu:Solution→DefineLoads→Apply→Structural→Force/Moment→OnNodes→拾取节点3→OK→Lab:FY,Value:-25000→OK9分析计算ANSYSMainMenu:Solution→Solve→CurrentLS→OK(toclosethesolveCurrentLoadStepwindow)→OK101110结果显示结构的变形图ANSYSMainMenu:GeneralPostproc→PlotResults→DeformedShape…→selectDef+Undeformed→OK12列表显示节点位移ANSYSMainMenu:GeneralPostproc→ListResults→NodalSolution选择DOFsolution和Displacementvectorsum→OK13列表显示节点支反力ANSYSMainMenu:GeneralPostproc→ListResults→ReactionSOLUALLstrucforcF→OK14单元表提取轴力ANSYSMainMenu:GeneralPostproc→ElementTable→DefineTable→Add在Userlabelforitem输入NF,在Resultsdataitem选择Bysequencenum并输入“Smisc,1”→OK15ANSYSMainMenu:GeneralPostproc→ElementTable→ListElemTable→选择NF→OK16ANSYSMainMenu:GeneralPostproc→PlotResults→ContourPlot→lineElemRes→selectNF→OK作业:手算此题。只算位移17单元表单元表---行代表单元;列代表单元项目数据作用1、访问无法访问的数据2、数据运算的数据源18如何定义单元表?ANSYSMainMenu:GeneralPostproc→ElementTable→DefineTable→Add单元表---可通过成分名识别和序号识别19单元帮助有冒号的用成分识别(冒号前是项目Item,冒号后是成分Comp)没有冒号的可利用序号识别Bysequencenum单元帮助中O(.OUT)该项目在打印输出文件可否使用单元帮助中R(.R**)该项目在结果文件可否使用R栏可用才能用单元表获得20单元表操作ANSYSMainMenu:GeneralPostproc→ElementTable→ListElemTable列出单元表数据绘制单元表数据ANSYSMainMenu:GeneralPostproc→ElementTable→PlotElemTableANSYSMainMenu:GeneralPostproc→PlotResults→ElemTableANSYSMainMenu:GeneralPostproc→ListResults→ElemTableData删除单元表ANSYSMainMenu:GeneralPostproc→ElementTable→EraseTable
