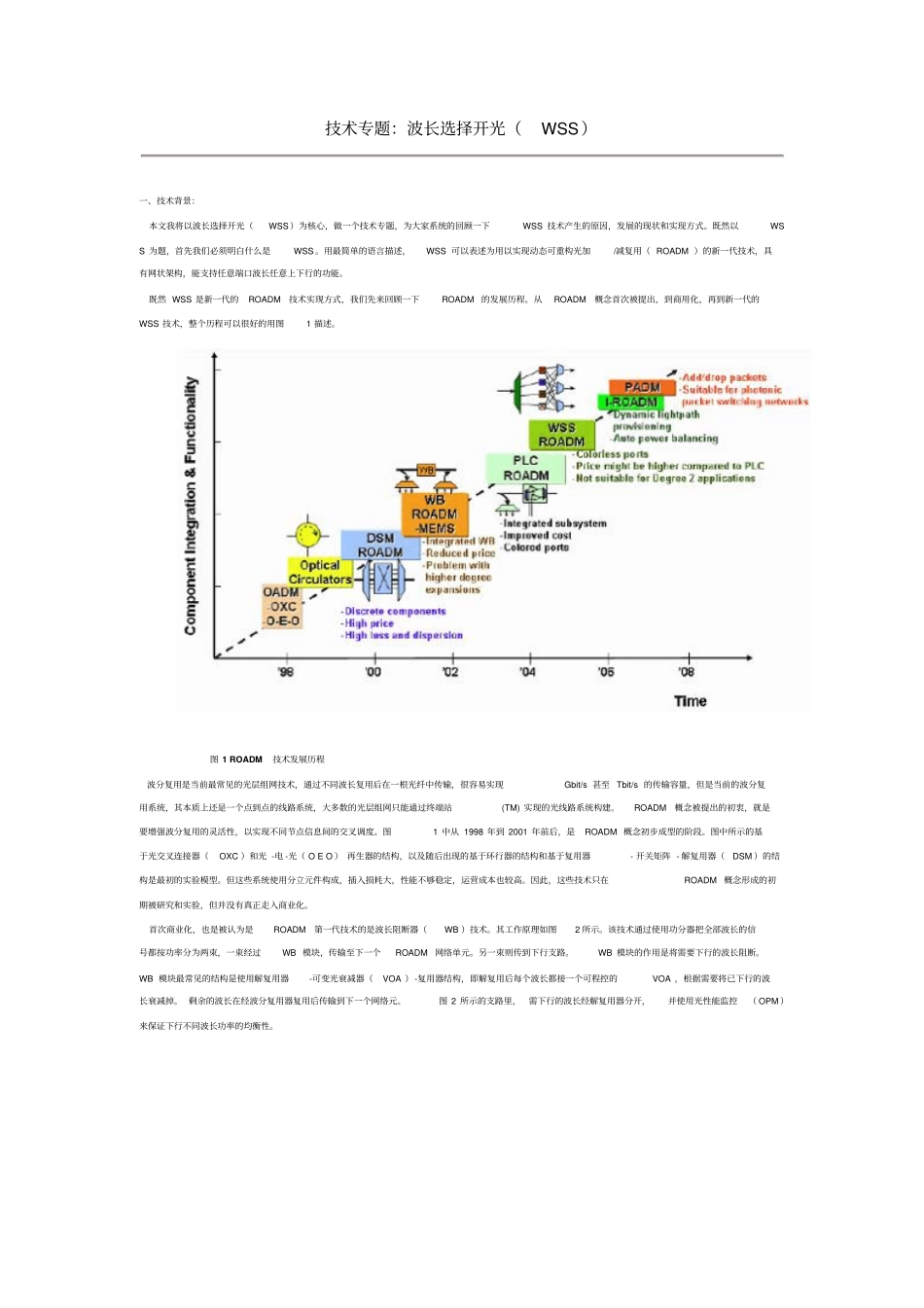

技术专题:波长选择开光(WSS)一、技术背景:本文我将以波长选择开光(WSS )为核心,做一个技术专题,为大家系统的回顾一下WSS 技术产生的原因,发展的现状和实现方式。既然以WSS 为题,首先我们必须明白什么是WSS 。用最简单的语言描述,WSS 可以表述为用以实现动态可重构光加/减复用( ROADM )的新一代技术,具有网状架构,能支持任意端口波长任意上下行的功能。既然 WSS 是新一代的ROADM技术实现方式,我们先来回顾一下ROADM的发展历程。从ROADM概念首次被提出,到商用化,再到新一代的WSS 技术,整个历程可以很好的用图1 描述。图 1 ROADM技术发展历程波分复用是当前最常见的光层组网技术,通过不同波长复用后在一根光纤中传输,很容易实现Gbit/s 甚至 Tbit/s 的传输容量,但是当前的波分复用系统,其本质上还是一个点到点的线路系统,大多数的光层组网只能通过终端站(TM) 实现的光线路系统构建。ROADM概念被提出的初衷,就是要增强波分复用的灵活性,以实现不同节点信息间的交叉调度。图1 中从 1998 年到 2001 年前后,是ROADM 概念初步成型的阶段。图中所示的基于光交叉连接器(OXC )和光 -电 -光( O E O ) 再生器的结构,以及随后出现的基于环行器的结构和基于复用器- 开关矩阵 - 解复用器(DSM )的结构是最初的实验模型。但这些系统使用分立元件构成,插入损耗大,性能不够稳定,运营成本也较高。因此,这些技术只在ROADM概念形成的初期被研究和实验,但并没有真正走入商业化。首次商业化,也是被认为是ROADM第一代技术的是波长阻断器(WB )技术。其工作原理如图2 所示。该技术通过使用功分器把全部波长的信号都按功率分为两束,一束经过WB 模块,传输至下一个ROADM网络单元。另一束则传到下行支路。WB 模块的作用是将需要下行的波长阻断。WB 模块最常见的结构是使用解复用器-可变光衰减器(VOA )-复用器结构,即解复用后每个波长都接一个可程控的VOA ,根据需要将已下行的波长衰减掉。 剩余的波长在经波分复用器复用后传输到下一个网络元。图 2 所示的支路里,需下行的波长经解复用器分开,并使用光性能监控( OPM )来保证下行不同波长功率的均衡性。图 2 WB-ROADM原理示意图目前 WB 技术很成熟、具有低成本,结构简单,模块化程度好,预留升级端口时可支持灵活扩展升级功能等优势,适合用于LH 和 ULH 系统,支持广播业务(采用分功率的理念)。但是WB 技术迫使运营商...
