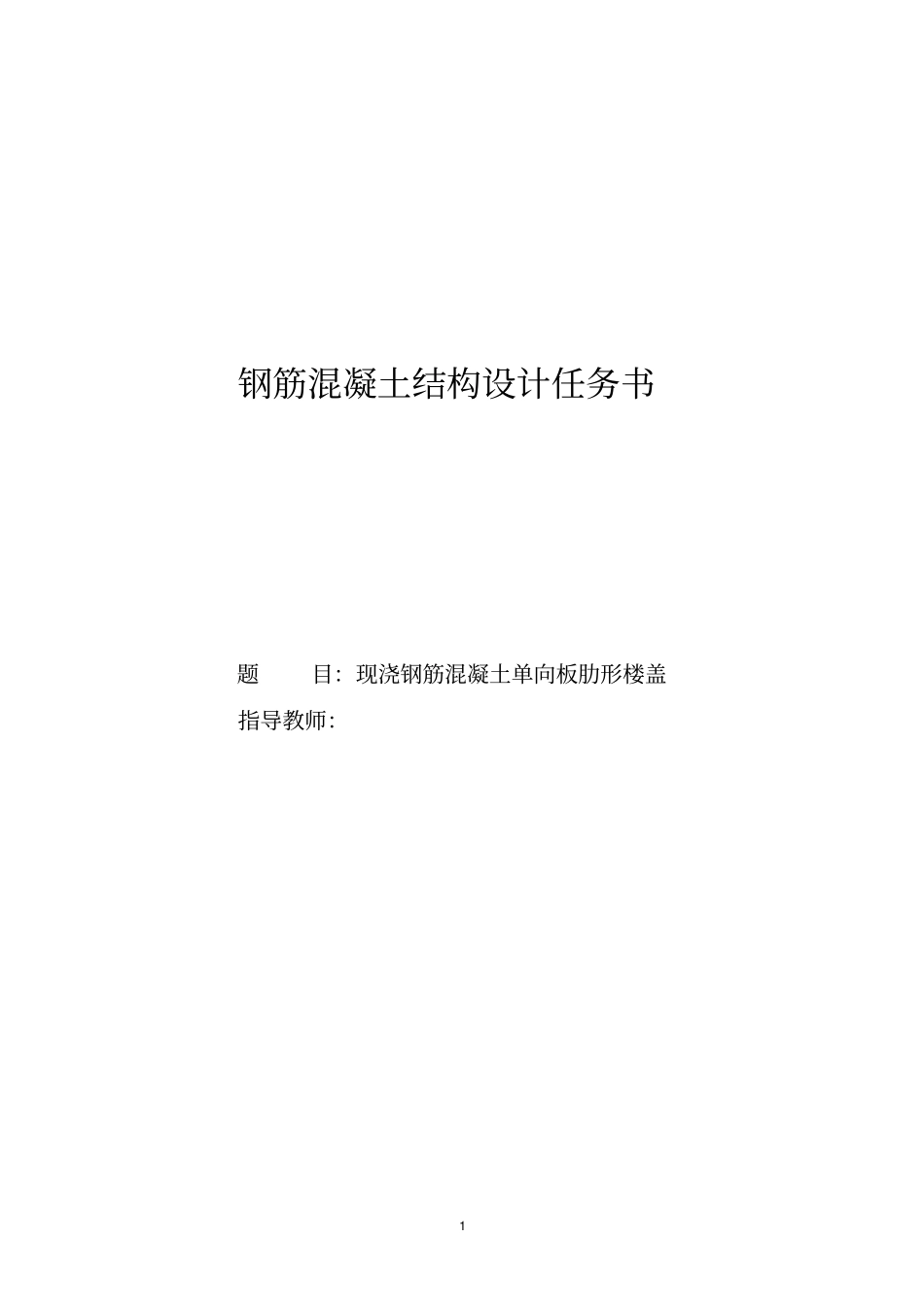

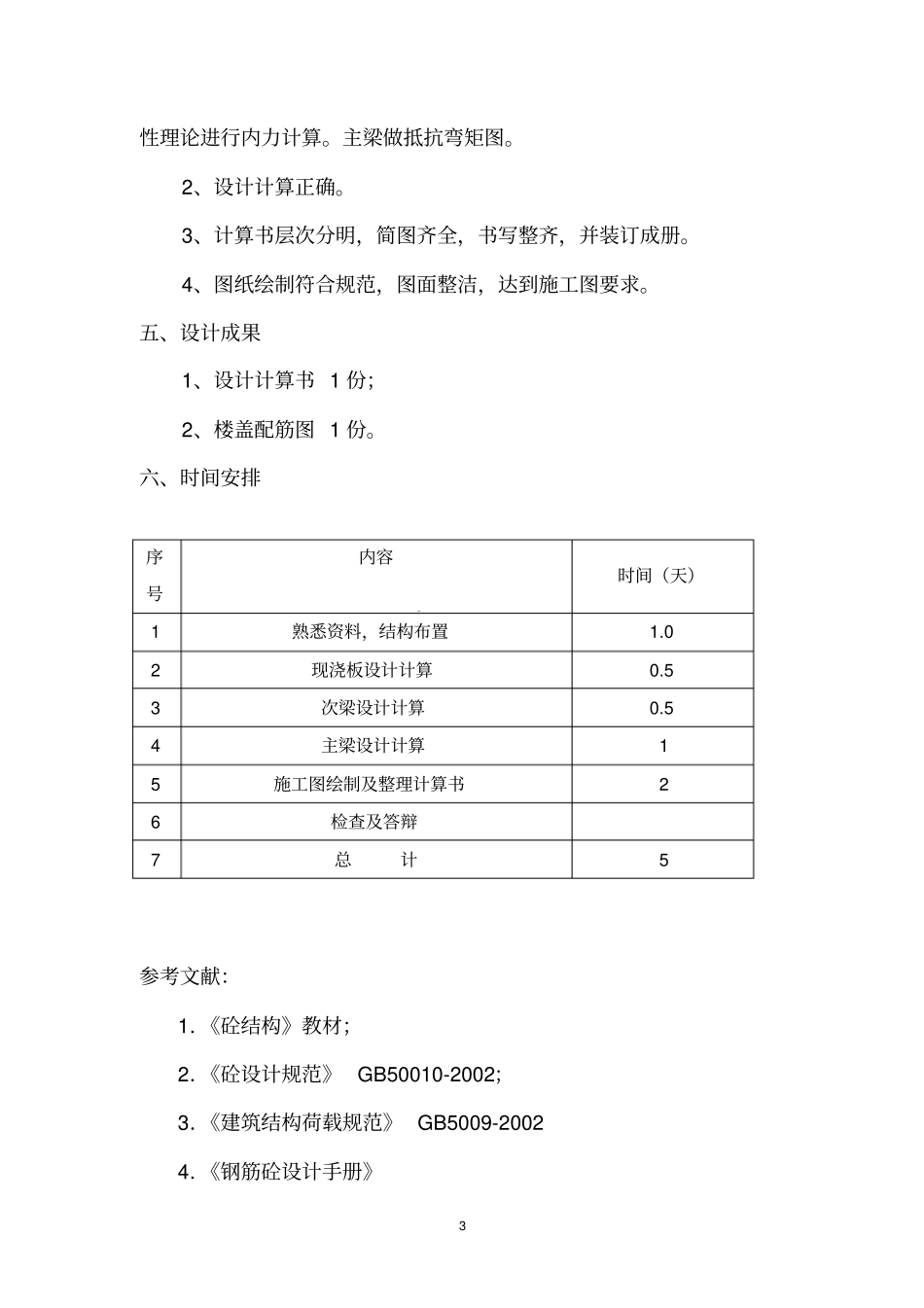

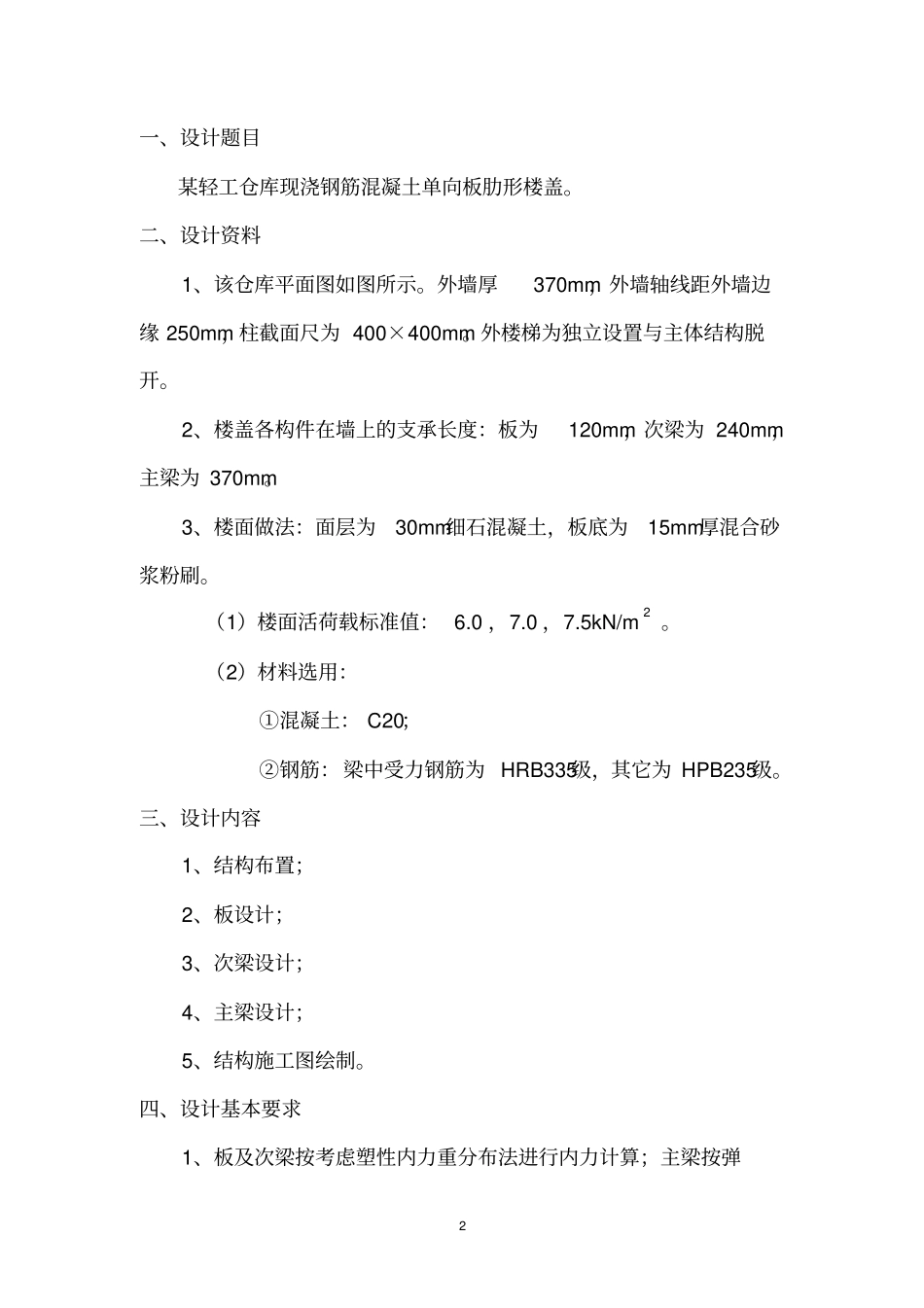

1 钢筋混凝土结构设计任务书题目：现浇钢筋混凝土单向板肋形楼盖指导教师：2 一、设计题目某轻工仓库现浇钢筋混凝土单向板肋形楼盖。二、设计资料1、该仓库平面图如图所示。外墙厚370mm，外墙轴线距外墙边缘 250mm，柱截面尺为 400×400mm。外楼梯为独立设置与主体结构脱开。2、楼盖各构件在墙上的支承长度：板为120mm，次梁为 240mm，主梁为 370mm。3、楼面做法：面层为30mm细石混凝土，板底为15mm厚混合砂浆粉刷。（1）楼面活荷载标准值： 6.0 ，7.0 ，7.5kN/m 2 。（2）材料选用：①混凝土： C20；②钢筋：梁中受力钢筋为 HRB335级，其它为 HPB235级。三、设计内容1、结构布置；2、板设计；3、次梁设计；4、主梁设计；5、结构施工图绘制。四、设计基本要求1、板及次梁按考虑塑性内力重分布法进行内力计算；主梁按弹3 性理论进行内力计算。主梁做抵抗弯矩图。2、设计计算正确。3、计算书层次分明，简图齐全，书写整齐，并装订成册。4、图纸绘制符合规范，图面整洁，达到施工图要求。五、设计成果1、设计计算书 1 份；2、楼盖配筋图 1 份。六、时间安排序号内容时间（天）1 熟悉资料，结构布置1.0 2 现浇板设计计算0.5 3 次梁设计计算0.5 4 主梁设计计算1 5 施工图绘制及整理计算书2 6 检查及答辩7 总计5 参考文献：1．《砼结构》教材；2．《砼设计规范》 GB50010-2002；3．《建筑结构荷载规范》 GB5009-2002 4．《钢筋砼设计手册》4 5．《钢筋砼构造手册》6．《建筑制图标准》7．《结构制图标准》楼梯L1 L2 附图 1 附表 1 L1×L2 (m) 可变荷载（ kN/m 2）5.00 5.50 6.00 6.50 7.00 7.50 22.50 ×30.00 1 2 21.60 ×28.50 3 4 5 21.40 ×27.60 6 7 8 9 19.80 ×27.30 10 11 12 13 14 19.60 ×25.00 15 16 17 18 19 18.00 ×24.80 20 21 22 23 17.10 ×24.00 24 25 26 5 现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置：车间仓库的楼面梁格布置如图1 所示，轴线尺寸为30×19.8m, 楼面面层为 30mm细石混凝土， 板底为 15mm厚混合砂浆粉刷。 楼面活荷载选用 7.0kN/m2 , 混凝土采用 C20，梁中受力钢筋采用HRB335, 其它钢筋一律采用 HPB235，板厚 80mm，次梁截面为 b×h=200×450mm，主梁截面为 b×h=300×700mm，柱截面为 b×h=400×400mm。楼板周边支承在砖墙上，设计此楼盖。二、板的计算（按塑性内力重分布计算）：1、荷...
