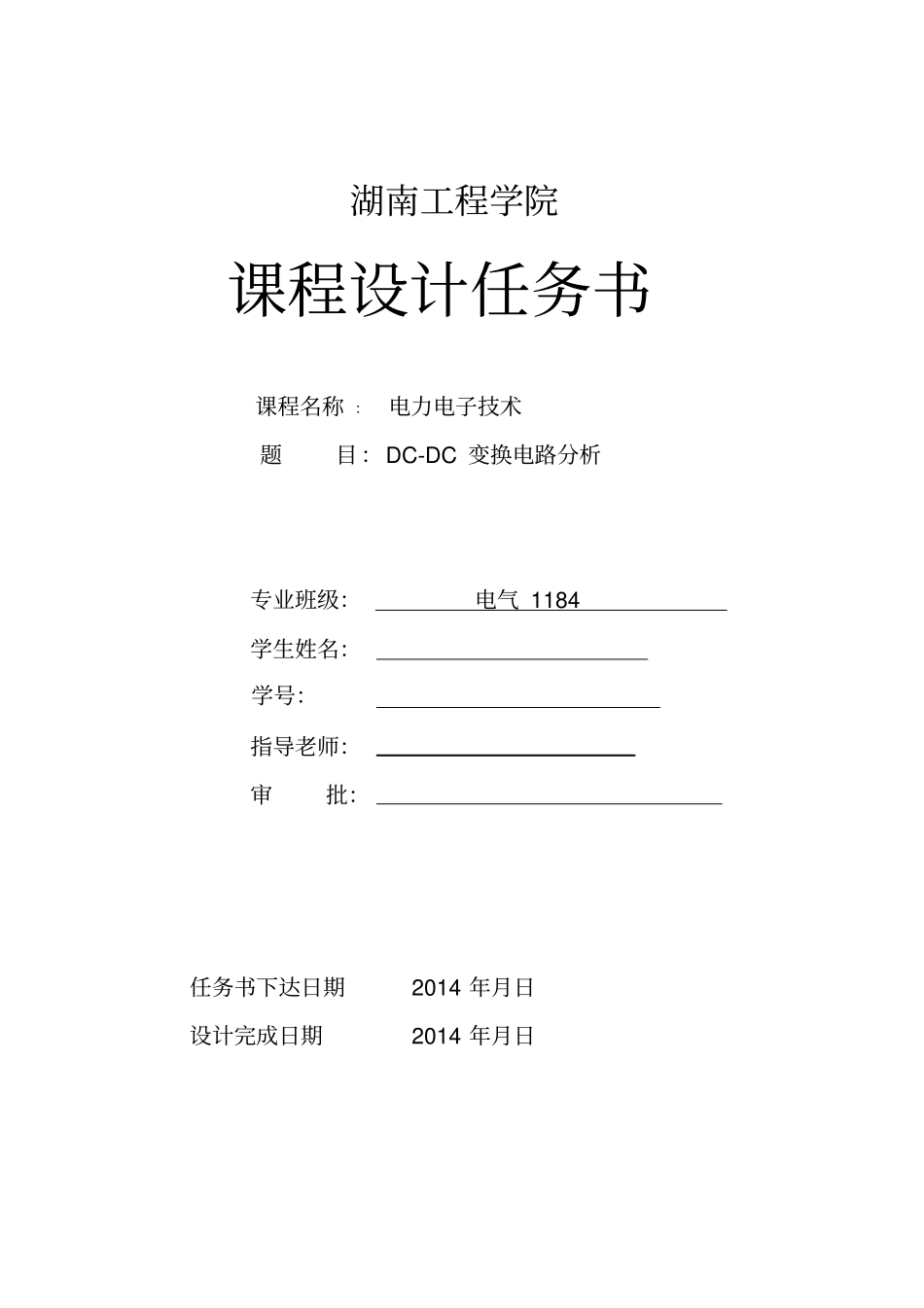

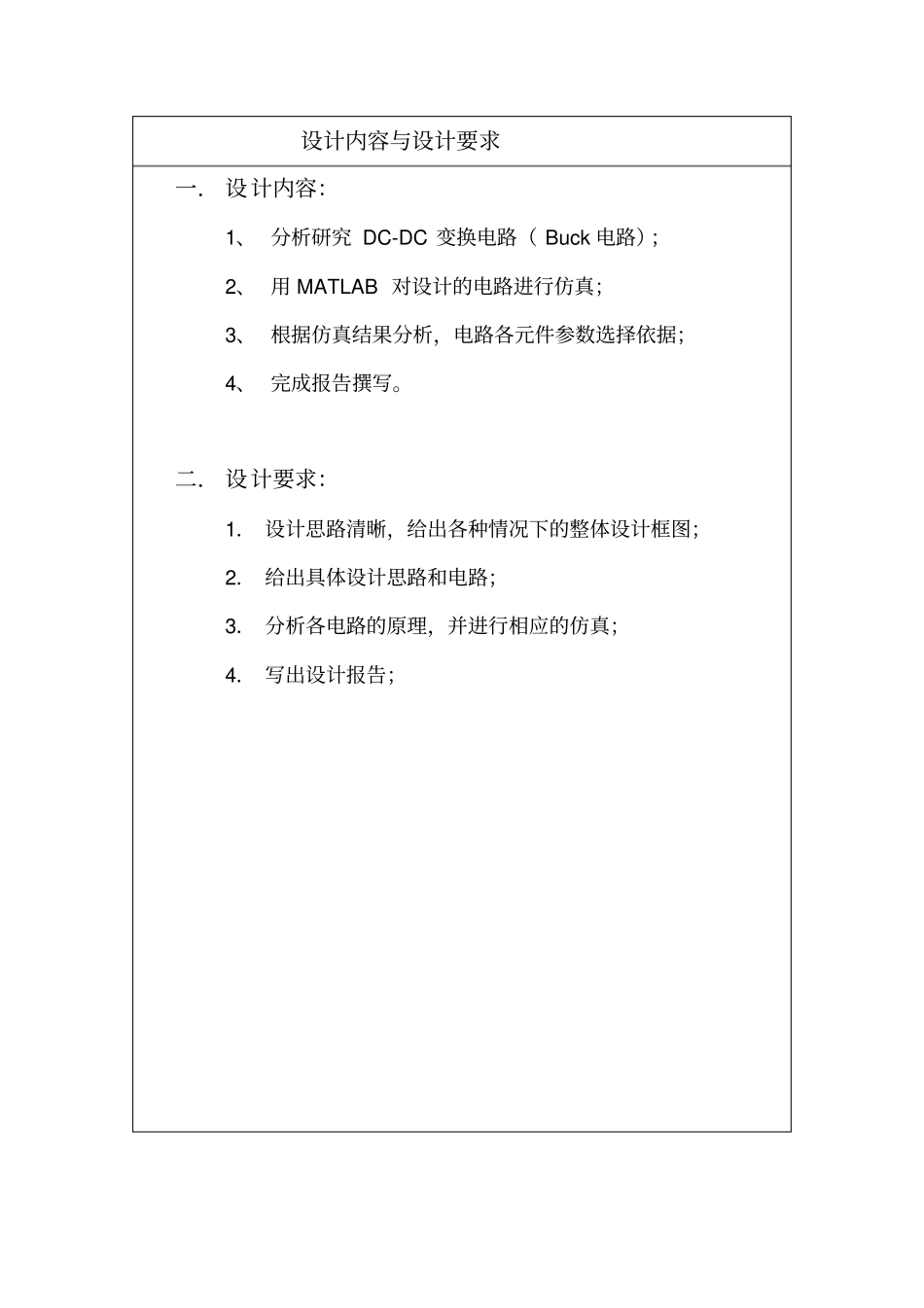

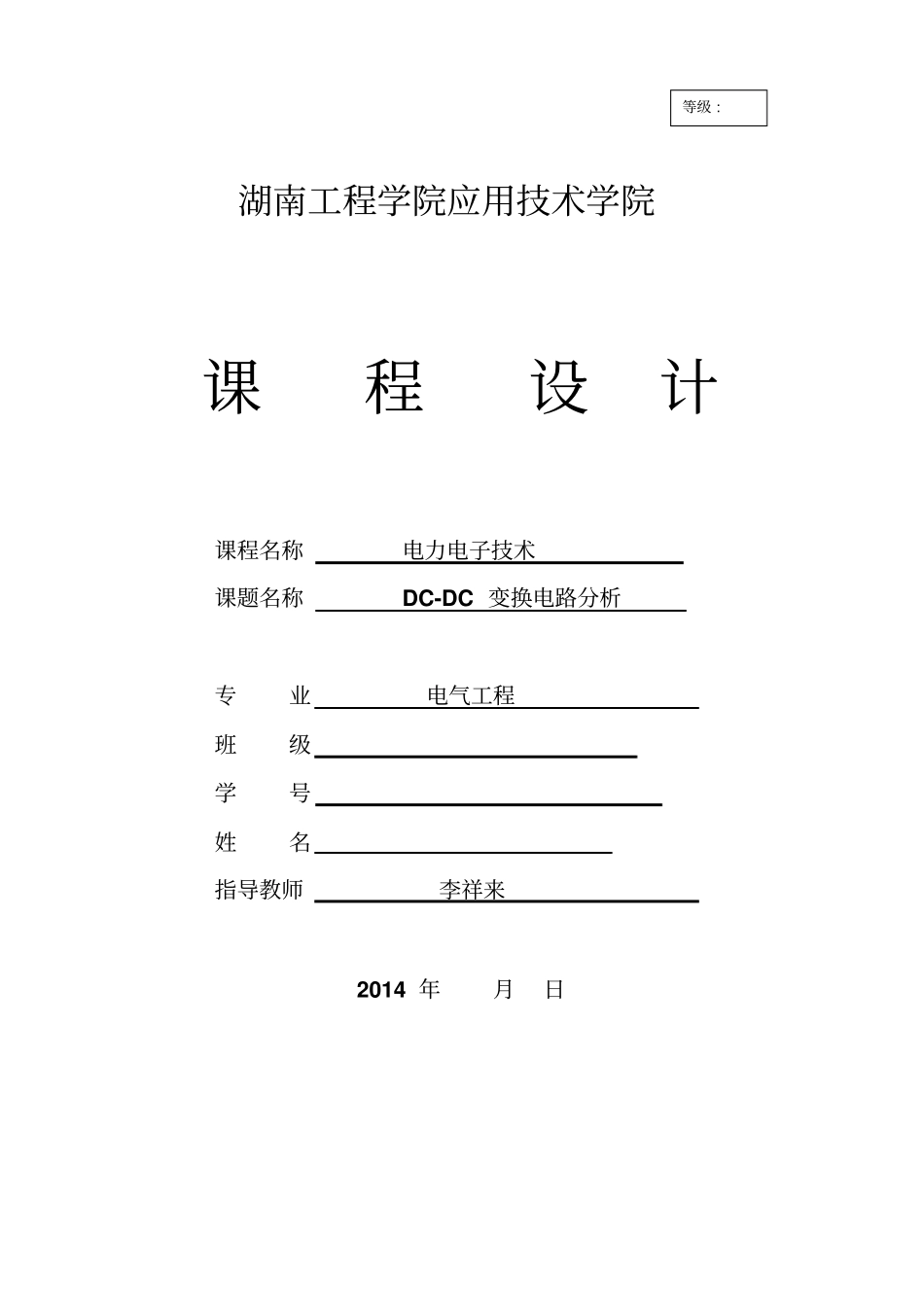

湖南工程学院应用技术学院课程设计课程名称电力电子技术课题名称DC-DC 变换电路分析专业电气工程班级学号姓名指导教师李祥来2014 年月日等级 : 湖南工程学院课程设计任务书课程名称 :电力电子技术题目:DC-DC 变换电路分析专业班级:电气 1184 学生姓名:学号:指导老师:审批:任务书下达日期2014 年月日设计完成日期2014 年月日设计内容与设计要求一. 设计内容:1、 分析研究 DC-DC 变换电路( Buck 电路);2、 用 MATLAB 对设计的电路进行仿真;3、 根据仿真结果分析,电路各元件参数选择依据;4、 完成报告撰写。二. 设计要求:1. 设计思路清晰,给出各种情况下的整体设计框图;2. 给出具体设计思路和电路;3. 分析各电路的原理,并进行相应的仿真;4. 写出设计报告;主要设计条件1、 可提供实验与仿真条件说明书格式1. 课程设计封面;2. 任务书;3. 说明书目录;4. 每个电路总体思路,基本原理和框图;5. 驱动电路设计分析(驱动电路电路图) ;6. 电路实验、仿真等。7. 分析总结;8. 附录(完整电路图);9. 参考文献;11、课程设计成绩评分表前言直流 - 直流变流电路 (DC-DC Converter)的功能是将直流电变为另一固定电压或可调电压的直流电, 包括直接直流变流电路和间接直流变流电路,直接直流变流电路也称斩波电路(DC Chopper), 它的功能是将直流电变为另一固定电压或者可调电压的直流电, 一般是指直接将直流电变为另一直流电,这种情况下输入与输出之间不隔离。间接直流变流电路是在直流变流电路中增加了交流环节,在交流环节中通常采用变压器实现输入输出间的隔离,因此,也称为带隔离的直流- 直流变流电路或直 - 交- 直电路。习惯上, DC-DC 变换器包括以上两种情况,且甚至更多地指后一种情况。直流斩波电路的种类较多, 包括 6 种基本斩波电路: 降压斩波电路, 升压斩波电路,升降压斩波电路,Cuk 斩波电路, Sepic斩波电路和 Zeta 斩波电路,其中前两种是最基本的电路。一方面,这两种电路应用最为广泛,另一方面,理解了这两种电路可为理解其他的电路打下基础。降压斩波电路(Buck Chopper)的设计与分析是接下来课程设计的主要任务。。目录一.降压斩波电路 ................................................................................. 71.1 降压斩波原理: ..................................................................
