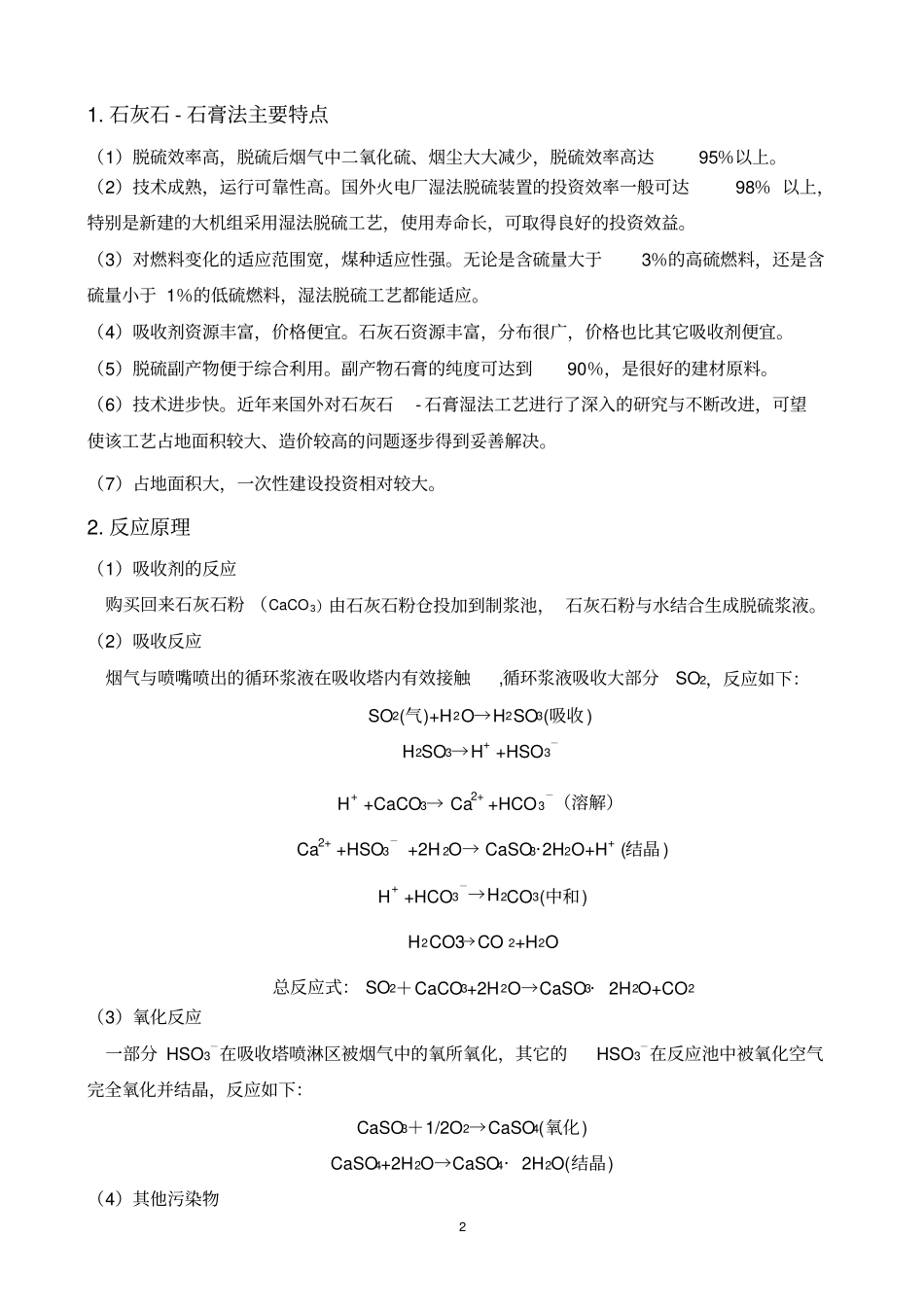

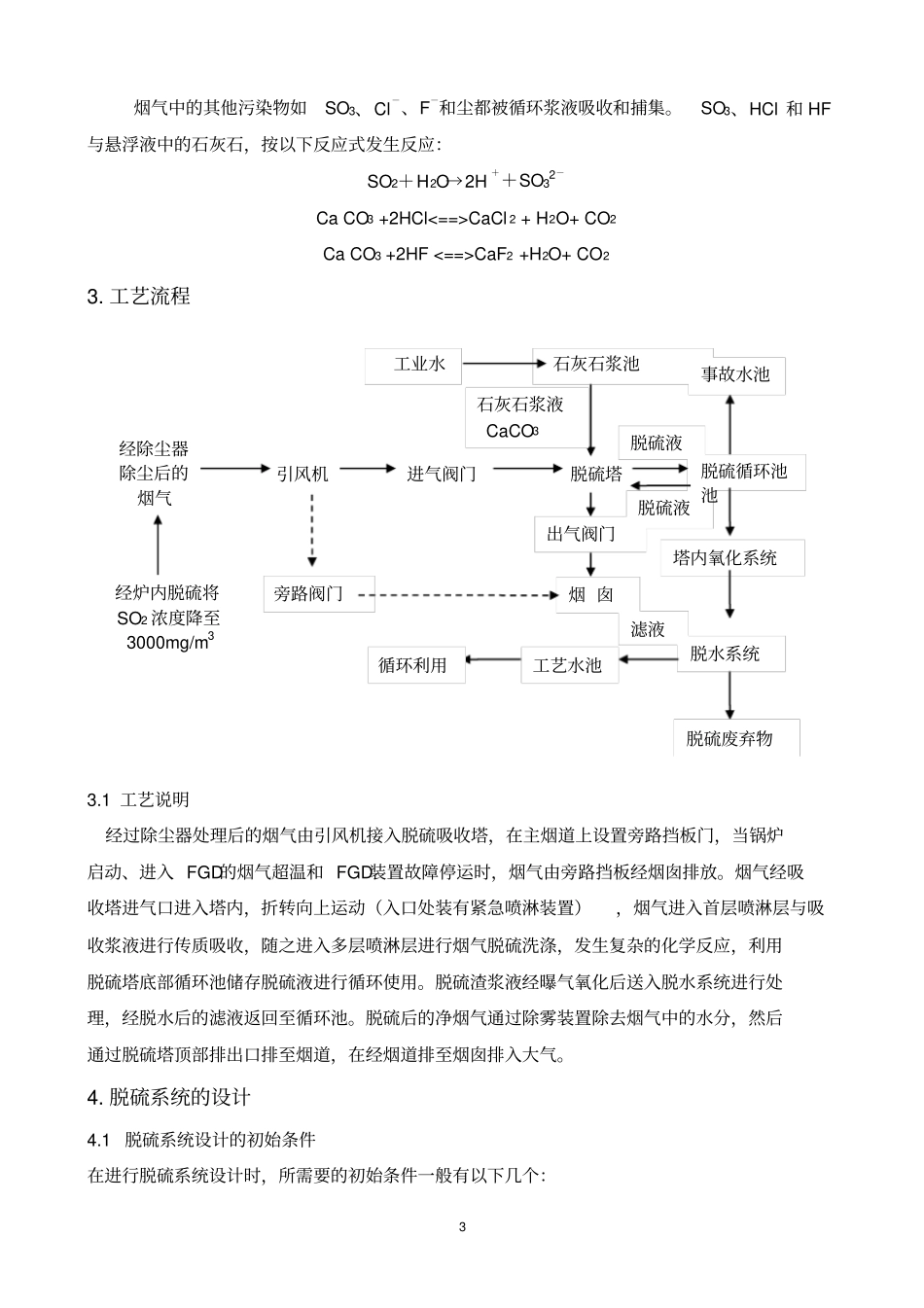

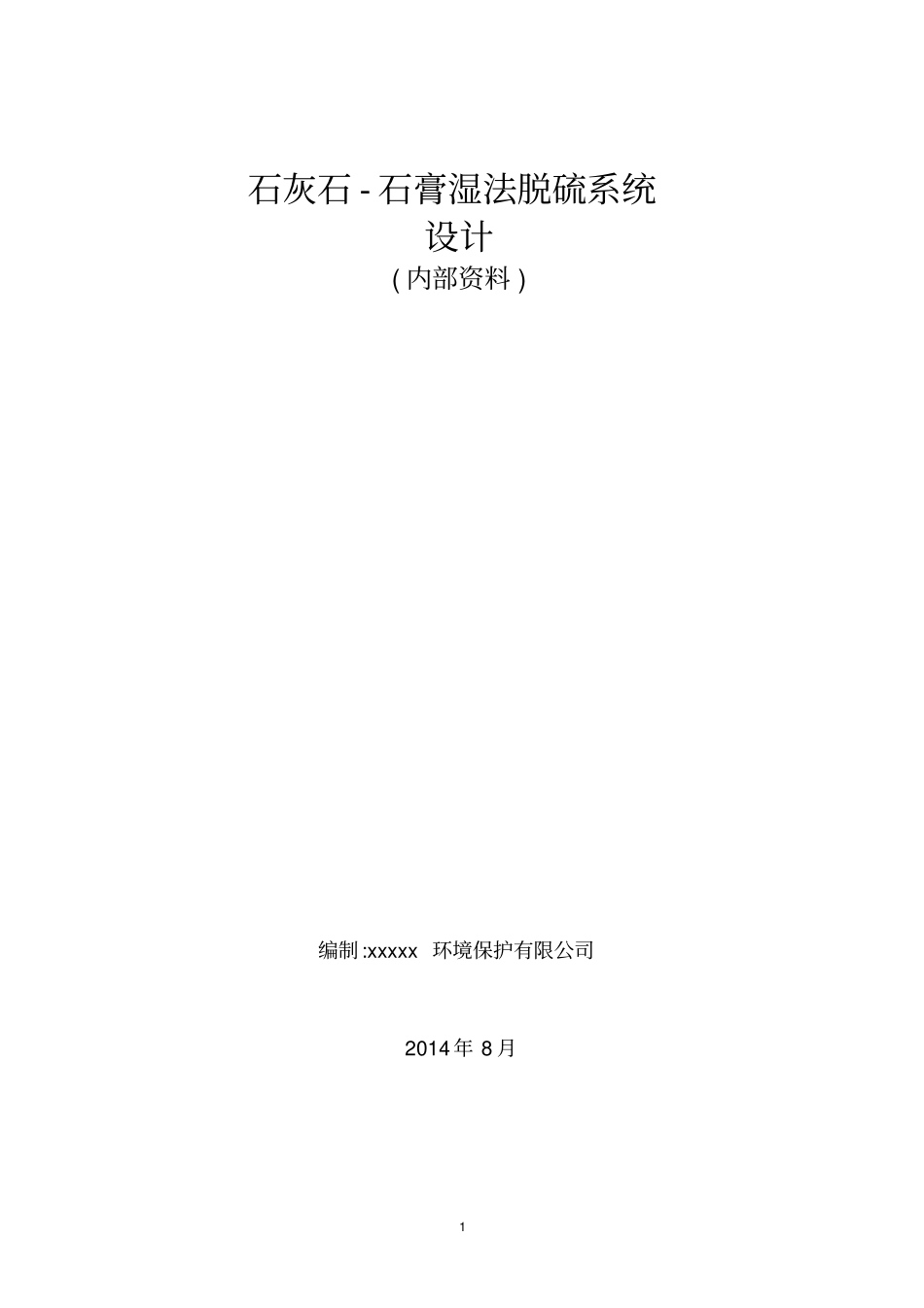

1 石灰石 - 石膏湿法脱硫系统设计( 内部资料 ) 编制:xxxxx 环境保护有限公司2014 年 8 月2 1. 石灰石 - 石膏法主要特点（1）脱硫效率高，脱硫后烟气中二氧化硫、烟尘大大减少，脱硫效率高达95％以上。（2）技术成熟，运行可靠性高。国外火电厂湿法脱硫装置的投资效率一般可达98％ 以上，特别是新建的大机组采用湿法脱硫工艺，使用寿命长，可取得良好的投资效益。（3）对燃料变化的适应范围宽，煤种适应性强。无论是含硫量大于3％的高硫燃料，还是含硫量小于 1％的低硫燃料，湿法脱硫工艺都能适应。（4）吸收剂资源丰富，价格便宜。石灰石资源丰富，分布很广，价格也比其它吸收剂便宜。（5）脱硫副产物便于综合利用。副产物石膏的纯度可达到90％，是很好的建材原料。（6）技术进步快。近年来国外对石灰石- 石膏湿法工艺进行了深入的研究与不断改进，可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。（7）占地面积大，一次性建设投资相对较大。2. 反应原理（1）吸收剂的反应购买回来石灰石粉 （CaCO3）由石灰石粉仓投加到制浆池， 石灰石粉与水结合生成脱硫浆液。（2）吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下：SO2(气)+H2O→H2SO3(吸收 ) H2SO3→H+ +HSO3－H+ +CaCO3→ Ca2+ +HCO3－（溶解）Ca2+ +HSO3－ +2H 2O→ CaSO3·2H2O+H+ (结晶 ) H+ +HCO3－→H2CO3(中和)H2CO3→CO 2+H2O 总反应式： SO2＋CaCO3+2H2O→CaSO3· 2H2O+CO2 （3）氧化反应一部分 HSO3－在吸收塔喷淋区被烟气中的氧所氧化，其它的HSO3－在反应池中被氧化空气完全氧化并结晶，反应如下：CaSO3＋1/2O2→CaSO4(氧化)CaSO4+2H2O→CaSO4· 2H2O(结晶) （4）其他污染物3 烟气中的其他污染物如SO3、Cl－、F－和尘都被循环浆液吸收和捕集。SO3、HCl 和 HF与悬浮液中的石灰石，按以下反应式发生反应：SO2＋H2O→2H＋＋SO32－Ca CO3 +2HCl<==>CaCl 2 + H2O+ CO2Ca CO3 +2HF <==>CaF2 +H2O+ CO23. 工艺流程3.1 工艺说明经过除尘器处理后的烟气由引风机接入脱硫吸收塔，在主烟道上设置旁路挡板门，当锅炉启动、进入 FGD的烟气超温和 FGD装置故障停运时，烟气由旁路挡板经烟囱排放。烟气经吸收塔进气口进入塔内，折转向上运动（入口处装有紧急喷淋装置），烟气进入首层喷淋层与吸收浆液进行传质吸收，随之进入多层喷淋层进行烟气脱硫洗涤，发生复杂的化学反应，利用脱...
