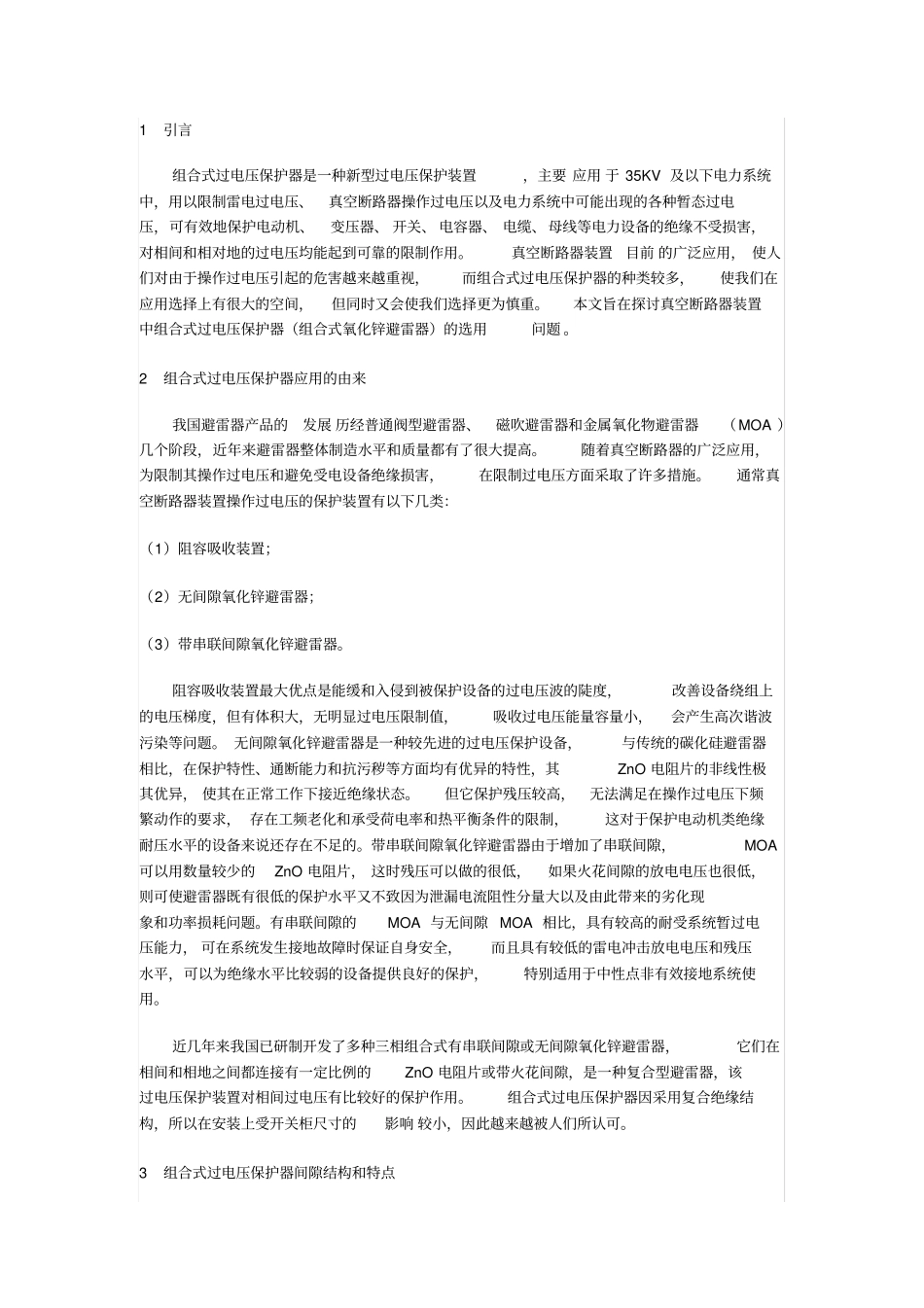

1引言组合式过电压保护器是一种新型过电压保护装置，主要 应用 于 35KV 及以下电力系统中，用以限制雷电过电压、真空断路器操作过电压以及电力系统中可能出现的各种暂态过电压，可有效地保护电动机、变压器、 开关、 电容器、 电缆、母线等电力设备的绝缘不受损害，对相间和相对地的过电压均能起到可靠的限制作用。真空断路器装置目前 的广泛应用， 使人们对由于操作过电压引起的危害越来越重视，而组合式过电压保护器的种类较多，使我们在应用选择上有很大的空间，但同时又会使我们选择更为慎重。本文旨在探讨真空断路器装置中组合式过电压保护器（组合式氧化锌避雷器）的选用问题 。2组合式过电压保护器应用的由来我国避雷器产品的发展 历经普通阀型避雷器、磁吹避雷器和金属氧化物避雷器（MOA ）几个阶段，近年来避雷器整体制造水平和质量都有了很大提高。随着真空断路器的广泛应用，为限制其操作过电压和避免受电设备绝缘损害，在限制过电压方面采取了许多措施。通常真空断路器装置操作过电压的保护装置有以下几类：（1）阻容吸收装置；（2）无间隙氧化锌避雷器；（3）带串联间隙氧化锌避雷器。阻容吸收装置最大优点是能缓和入侵到被保护设备的过电压波的陡度，改善设备绕组上的电压梯度，但有体积大，无明显过电压限制值，吸收过电压能量容量小，会产生高次谐波污染等问题。 无间隙氧化锌避雷器是一种较先进的过电压保护设备，与传统的碳化硅避雷器相比，在保护特性、通断能力和抗污秽等方面均有优异的特性，其ZnO 电阻片的非线性极其优异， 使其在正常工作下接近绝缘状态。但它保护残压较高，无法满足在操作过电压下频繁动作的要求， 存在工频老化和承受荷电率和热平衡条件的限制，这对于保护电动机类绝缘耐压水平的设备来说还存在不足的。带串联间隙氧化锌避雷器由于增加了串联间隙，MOA可以用数量较少的ZnO 电阻片， 这时残压可以做的很低，如果火花间隙的放电电压也很低，则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。有串联间隙的MOA 与无间隙 MOA 相比，具有较高的耐受系统暂过电压能力， 可在系统发生接地故障时保证自身安全，而且具有较低的雷电冲击放电电压和残压水平，可以为绝缘水平比较弱的设备提供良好的保护，特别适用于中性点非有效接地系统使用。近几年来我国已研制开发了多种三相组合式有串联间隙或无间隙氧化锌避雷器，它们在相间和相地之间都...
