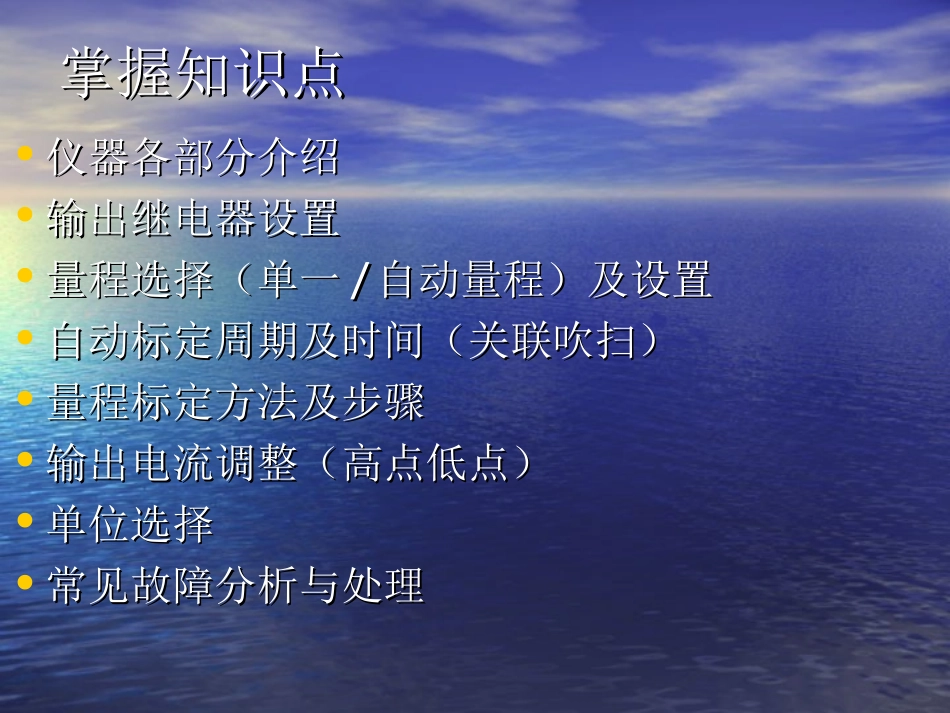

CEMS系统培训教材10801080分析仪器分析仪器掌握知识点掌握知识点•仪器各部分介绍仪器各部分介绍•输出继电器设置输出继电器设置•量程选择(单一量程选择(单一//自动量程)及设置自动量程)及设置•自动标定周期及时间(关联吹扫)自动标定周期及时间(关联吹扫)•量程标定方法及步骤量程标定方法及步骤•输出电流调整(高点低点)输出电流调整(高点低点)•单位选择单位选择•常见故障分析与处理常见故障分析与处理10801080分析仪前视图分析仪前视图流量计液晶显示屏操作键盘10801080分析仪后视图分析仪后视图仪器电源气路接口仪器散热片仪器输入输出端口仪器上电预热模式仪器上电预热模式SDLPumpoffsys.statusOKSDLModel1080红外线气体分析仪正在进行预热剩余时间4分59秒Pumpoffsys.statusOK•预热结束后仪器进入测量屏幕显示如下预热结束后仪器进入测量屏幕显示如下0mg/m3SO20100020.80%O2025.00Pumpoffsys.statusOK仪器主菜单仪器主菜单•按“按“ESC”ESC”退出测量,进入仪器主菜单退出测量,进入仪器主菜单•1.1.测量测量•2.2.标准气体校正标准气体校正•3.3.自动自动CALCAL设定设定•4.4.量程设置量程设置•55.参数值设置.参数值设置•66.输出电流调整.输出电流调整•77.单位选择.单位选择•88..O2O2传感器电压传感器电压标定事项标定事项•··标定前仪器要进行预热,预热时间不得少于标定前仪器要进行预热,预热时间不得少于22小时。小时。•··将标准气连接到气体入口将标准气连接到气体入口•气体流量应保持在气体流量应保持在1.2-1.5L/min1.2-1.5L/min之间稳定数值之间稳定数值•其标定方法如下:其标定方法如下:•在上述主菜单中用“↑”或“↓”键将光标移至在上述主菜单中用“↑”或“↓”键将光标移至2.2.用标准气体进行校正,按“用标准气体进行校正,按“OKOK””仪器标定仪器标定1.零点标定2.SO2标定3.O2标定4.退出Pumpoffsys.statusOKSO2标气值02000PPm设定结果,开始进行标定Pumpoffsys.statusOK60秒后调整结束,回到用标准气体进行校正子菜单(2)SO2标定“将光标移至2.SO2”标定处,按OK键出现如下提示输入标气值,利用“↑”或“↓”键将光标移至“SO2标气设定值”处,按“OK”,光标将移至第一位数字,进行第一位数的设定。通过”↑”或”↓”按键选定所需数值,利用“→”键移至设定值的第二位数以此类推……,直到最后一位数选择完毕。按“OK”键确认。并将光标移至“设定结束,开始进行标定”按“OK”键标定标定请输入标准气,流量1L/min,稳定后按OK键开始校正标气值:0387PPm实测值;0355PPmPumpoffsys.statusOK开始标定,请稍侯标气值:0387PPm实测值;0355PPmPumpoffsys.statusOK若此时已将标准气通入仪器“1Inlet”入口,按OK键约一分钟后其中标气值与实测值相同则标定完成调零时间设定调零时间设定1.自动CAL周期:08小时2.自动CAL时间:120秒3.退出自动CAL设定Pumpoffsys.statusOK“在主菜单中将光标移至3.自动CAL”设定前,“按OK”(1)自动CAL周期“将光标移至1.自动CAL周”“期前,按OK”“↑,通过”“↓或”“→”按键选定所需数值,利用改变“数值位数设定完毕按OK”(2)自动CAL时间,方法同上(3)退出自动CAL设定“将光标移至3.退出自动CAL”“设定前,按OK”,退出调零时间和周期依据现场情况设定(自动调零周期一般设置3-4小时,自动调零时间设置150s-180s)量程设定及选择量程设定及选择1.SO2量程设置2.O2量程设置3.退出量程设置Pumpoffsys.statusOKSO2当前量程第1量程第1量程,0--0500第2量程,0--5000自动量程1到21000自动量程2到10850退出SO2量程设定Pumpoffsys.statusOK。“在主菜单中将光标移至4.”量程设置前,“按OK”1.SO2“量程设置将光标移至1.SO2”量程设置按“OK”则屏幕显示•第一量程、第二量程及自动量程的选择当光标在如上图行首时,按动“OK”键可进行第一量程、第二量程或自动量程切换的选择。按需要选择好量程。•第一量程的设定按“OK”键将光标移至第二行“第一量程”前,按“OK”,光标将移至量程选择的第一位数,用“↑”或“↓”键改变量程大小,按“OK”键完成选择,光标回到“...
