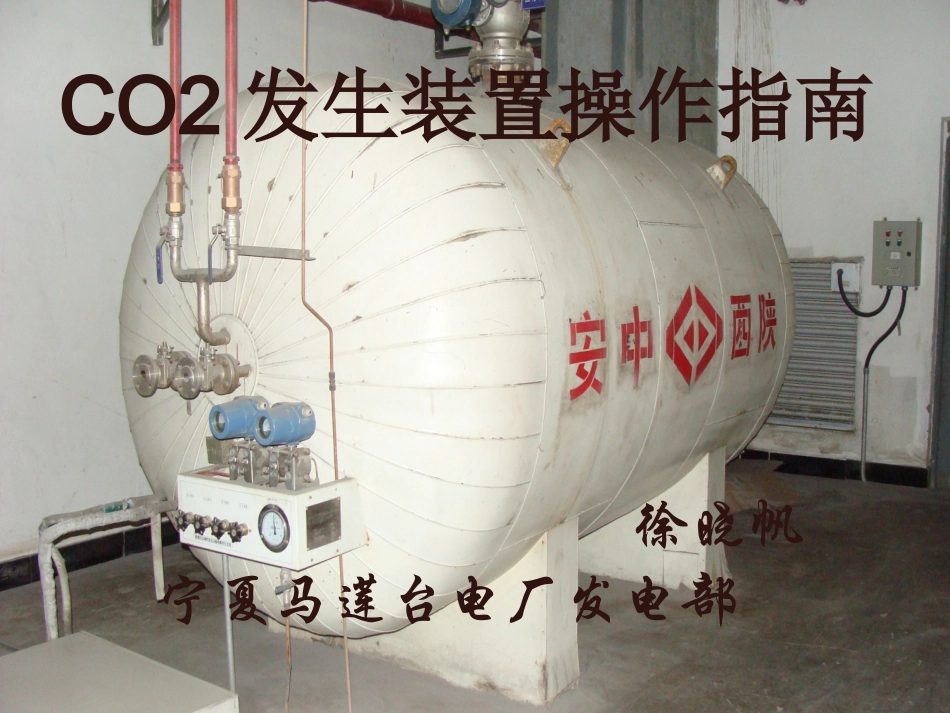

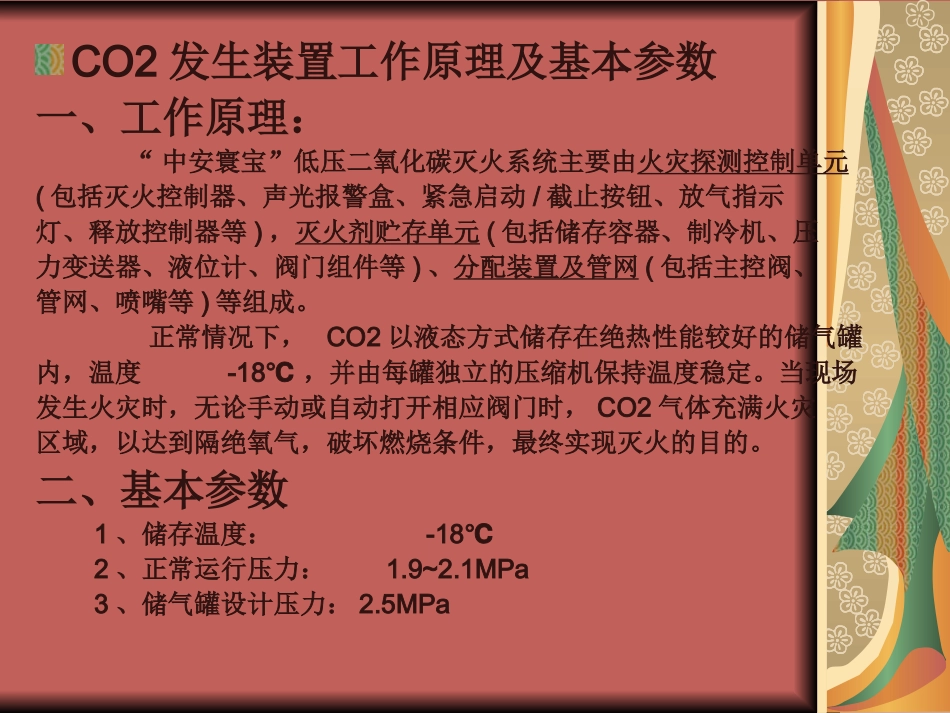

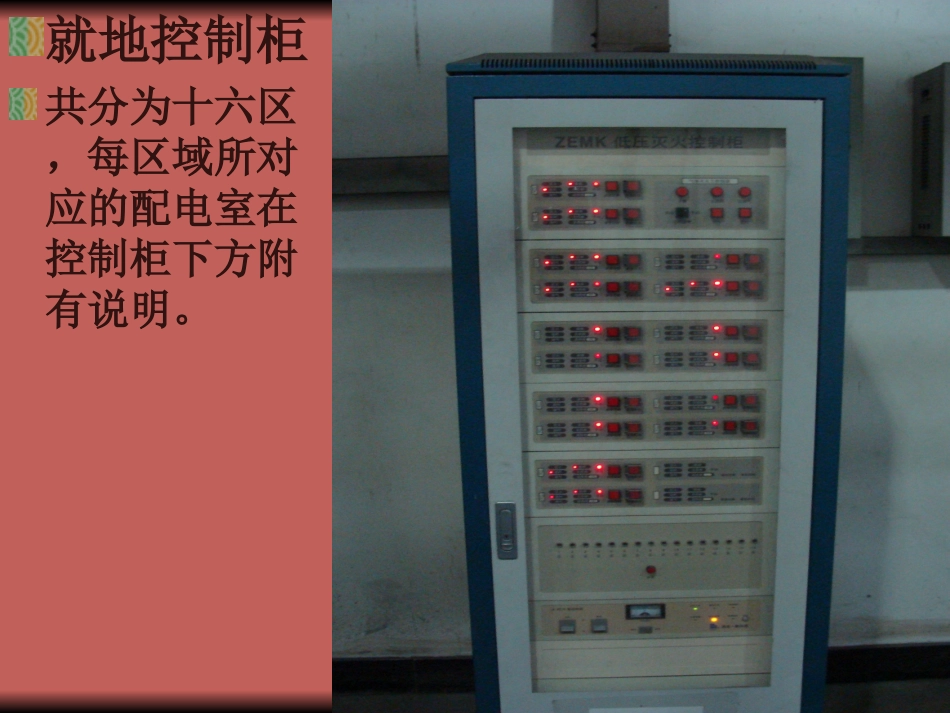

CO2发生装置操作指南徐晓帆宁夏马莲台电厂发电部CO2发生装置工作原理及基本参数一、工作原理:“中安寰宝”低压二氧化碳灭火系统主要由火灾探测控制单元(包括灭火控制器、声光报警盒、紧急启动/截止按钮、放气指示灯、释放控制器等),灭火剂贮存单元(包括储存容器、制冷机、压力变送器、液位计、阀门组件等)、分配装置及管网(包括主控阀、管网、喷嘴等)等组成。正常情况下,CO2以液态方式储存在绝热性能较好的储气罐内,温度-18℃,并由每罐独立的压缩机保持温度稳定。当现场发生火灾时,无论手动或自动打开相应阀门时,CO2气体充满火灾区域,以达到隔绝氧气,破坏燃烧条件,最终实现灭火的目的。二、基本参数1、储存温度:-18℃2、正常运行压力:1.9~2.1MPa3、储气罐设计压力:2.5MPa就地控制柜共分为十六区,每区域所对应的配电室在控制柜下方附有说明。就地报警装置CO2发生装置巡检及操作要求1、CO2发生装置的巡检要求与现场其他设备一致,要求每两小时巡检一次,每日早班08:00和下中班18:00抄录一次气压和罐体液位,并记录登册,CO2登记本目前配置在#1机。2、CO2发生装置由集控负责巡检。3、集控所有值班人员均应达到熟练操作该装置的能力。CO2发生装置共有三种启动方式1、控制柜启动2、手动启动3、配电室现场启动注意:三种方式任何方式启动之前均应做到如下几点:1、#1、#2CO2储存罐主检修阀必须手动打开#1、#2罐体之间压力表下部CO2充气阀必须打开墙壁上主阀必须打开(依照指示逆时针转动90°)对应着火配电室的旋钮切至“开启”位置第一种启动方式:手动启动启动条件:当得知某配电室发生火灾,配电室所有人员均已撤出,门窗必须全部紧闭。启动步骤:1、打开#1、#2储气罐检修阀。2、打开#1、#2储气罐分相控制阀。3、将墙壁上控制旋钮中的主控阀和对应着火配电室的旋钮切至“开启”位置。4、关闭时顺序相反。二、配电室现场启动。如果在现场巡检中发现某配电室着火,立即关闭该配电室门窗,按下紧急启动按钮,然后到CO2气罐储存间重复上述步骤控制柜启动画面发现某区域火灾报警,可按下“紧急启动”按钮,在控制盘下方查找对应区域就地监视。打开检修阀,气源控制阀,主控阀,配电室控制阀。火警消除后,点击复位和消音,恢复系统分相控制旋钮,依照指示开关至各配电室电磁阀(罐体底部气源阀必须打开)温馨提示在任何情况下的火灾,请务必做到以下几点:1、现场确认火警正确报警。2、迅速汇报并联系部门。3、联系消防队及王海军。4、确保人身安全。
