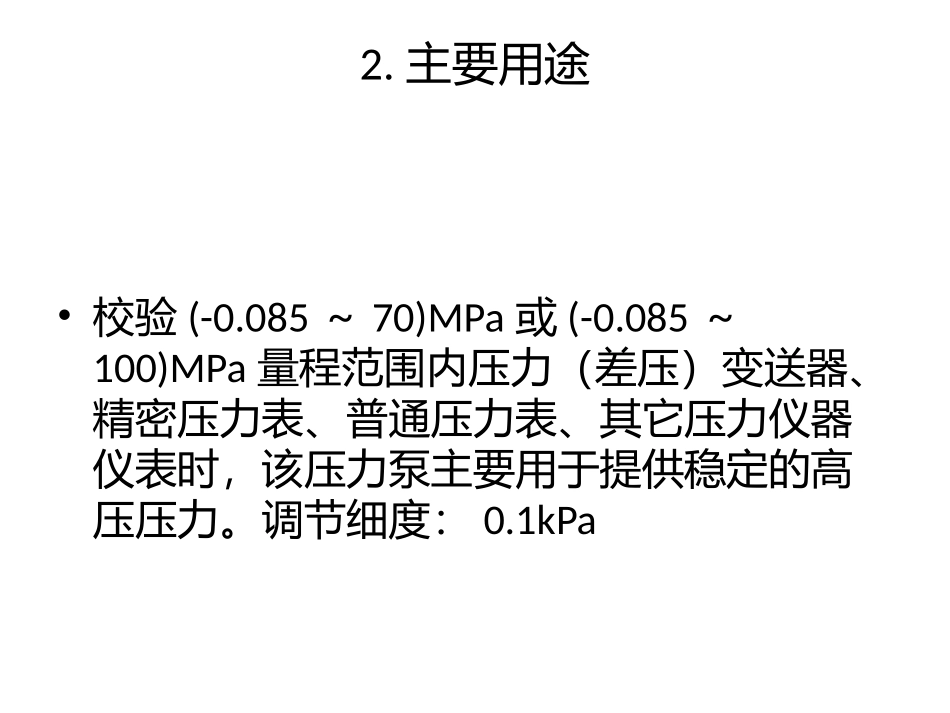

ConST181A使用操作指南•1.产品描述•2.主要用途•3.特点•4.技术指标•5.设备部件介绍•6.操作步骤•7.注意事项1.产品描述•ConST181A台式油压泵是ConST181台式油压泵的升级换代产品，泵体透明开放式结构，它结构简单、可靠性高、操作维护方便、不易泄漏、升降压平稳。它还可以产生负压，对于液体介质的压力真空仪表的校验是它独有的优势。2.主要用途•校验(-0.085～70)MPa或(-0.085～100)MPa量程范围内压力（差压）变送器、精密压力表、普通压力表、其它压力仪器仪表时，该压力泵主要用于提供稳定的高压压力。调节细度：0.1kPa特点•本压力泵带有3个快速仪表连接接头，优化的管路设计，更加稳定、可靠。技术指标•压力范围：(-0.085～70)MPa或(-0.085～100)MPa；•传压介质：低粘度油（无污染、无腐蚀性）•体积：520mm×360mm×230mm；•重量：16.0kg。操作部件名称油杯快接头截止阀快接头截止阀M20×1.5内螺纹快接头共三个预压手轮增、减压手柄通气孔操作步骤•1。连接方式：•A.当中间快接头下面没有截止阀时，校验前请参照下图连接•B.如果中间快接头下面有截止阀，即三个快接头都带有截止阀，那么可自行选择，表的位置可互换。•C..如果只校验一块表，不用的快接头可用堵头封住或用截止阀截止，确保无渗漏。排气过程•打开油杯通气法•关闭左侧回液截止阀•打开右侧预压截止阀•旋转预压手轮由内向外旋转•打开左侧回液截止阀•观察油杯中有气泡排除•旋转手轮至根部以便装修升压过程•关闭左侧回液截止阀•顺时针旋转预压手轮是压力接近设定点•关闭预压截止阀•顺时针缓慢调整增减压手轮将压力调整至设定点•升压结束降压过程•根据需要可用预压手轮进行逆时针缓慢调整接近设定点•逆时针缓慢调整增减压手轮将压力调整至设定点•ConST181A台式油压泵除接标准压力表以外，还可以可连接智能型过程校验仪ConST318配套模块进行监视注意事项•使用时注意观察油杯液位•必须将仪表完全拧紧以防使用时泄漏，确保使用者安全。•使用结束后，要用防尘帽将快速接头拧紧。•使用中请不要对截止阀手轮和通气阀施加过大的力，以免造成损害，影响密封性。•油杯内介质是否污浊，如果其污染严重，需要对油杯进行清洗。清洗前先把里面的液体通过油杯排油阀排出来•通气阀在使用中请将其旋转到通气位置，运输中请将其旋转到关闭位置，以免漏油。•使用截止阀时，顺时旋转至极限位置可截止油路，逆时针旋转打开油路，切不可在极限位置过分用力，以免对截止阀造成损坏•溢油排油阀和油杯排油阀打开时要摆放收集装置，以免造成的环境污染，收集装置请妥善处理。
