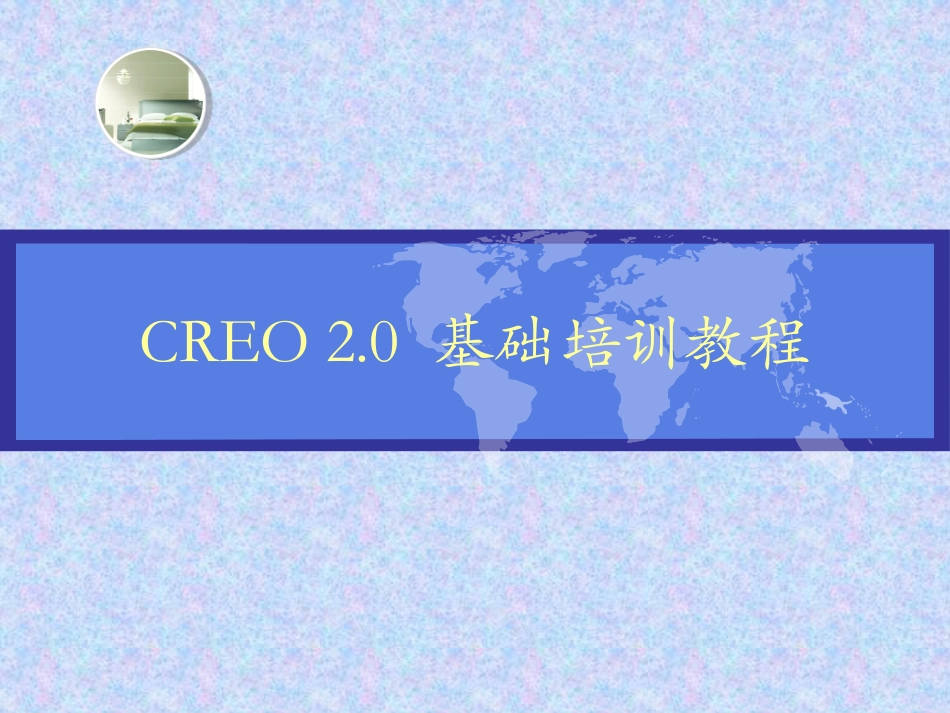

creo2.0基础培训教程_第1页
1/17

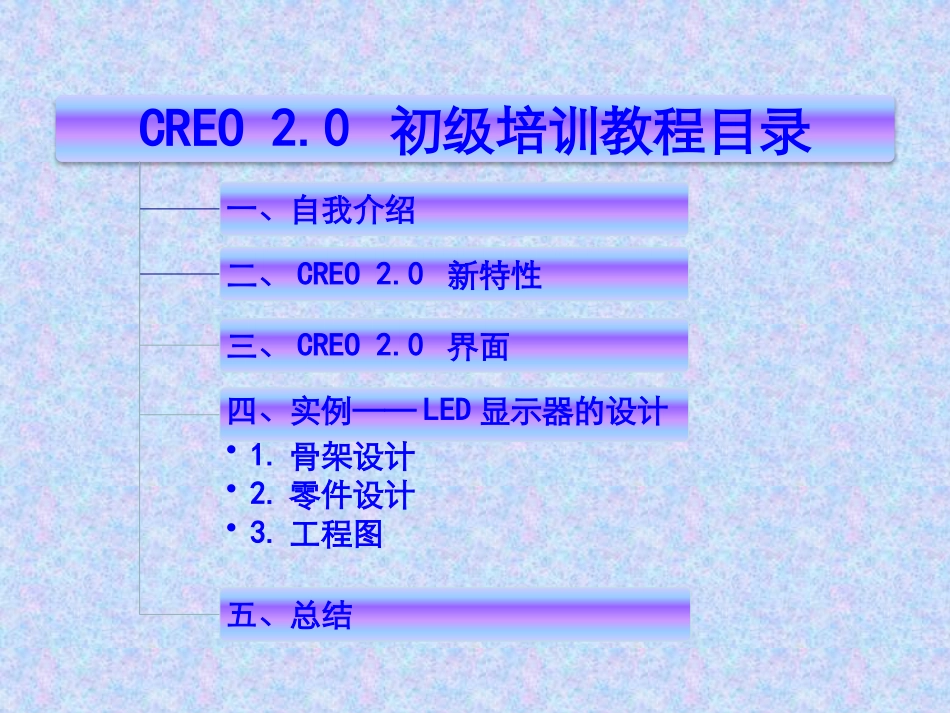

creo2.0基础培训教程_第2页
2/17

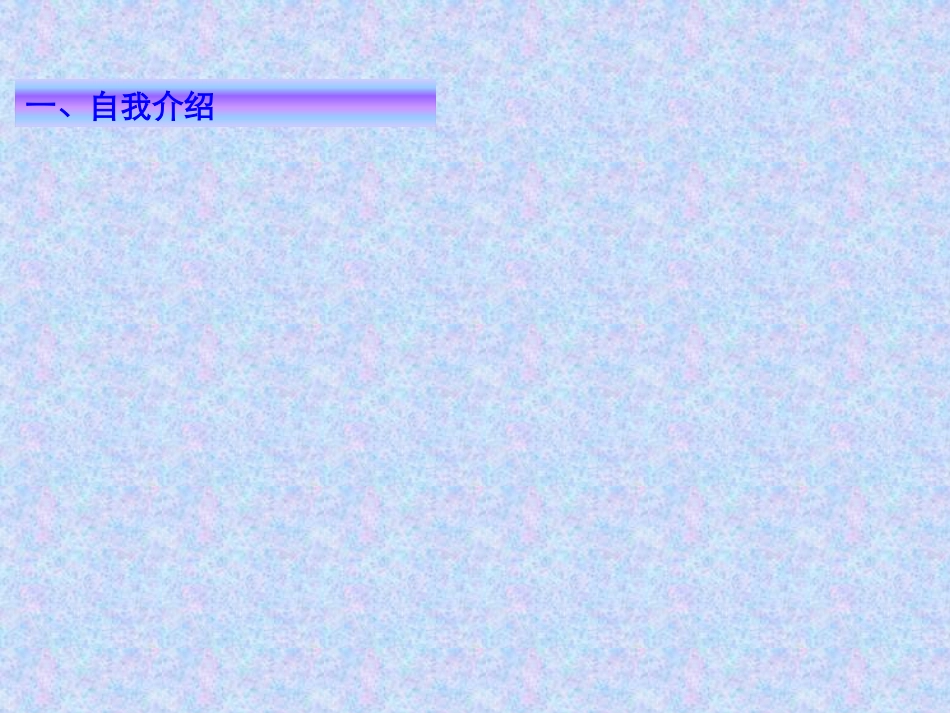

creo2.0基础培训教程_第3页
3/17
CREO2.0基础培训教程CREO2.0初级培训教程目录一、自我介绍二、CREO2.0新特性三、CREO2.0界面四、实例——LED显示器的设计•1.骨架设计•2.零件设计•3.工程图五、总结一、自我介绍二、CREO2.0特点2、CREO2.0包括了以下几大模块,其中我们最常用的模块为Parametric模块.后续的培训也主要是针对Parametric2.0.1、CREO2.0是PTC公司推出的最新一代三维设计、分析软件,功能更为强大,界面更为简洁,操作更为灵活。二、CREO2.0特点3、Parametric2.0主要特点:三维实体模型——自然、真实;单一数据库——数据统一、操作方便;以特征作为设计单元——与实际操作高度相同,设计动作自然;参数化设计——调整参数,所有模型、图纸等都一并变更。AdobeAcrobatÎĵµ三、CREO2.0界面1、主要菜单界面三、CREO2.0界面2、鼠标键盘操作命令四、LED显示器设计1、骨架设计涉及内容:TOP-DOWN设计思想(自上而下的设计思想);各种基准(面、轴、线、点、)的创建方法;基准面:穿过:通过选择的参照。偏移:偏离选择的参照。平行:平行选择的参照。法向:垂直选择的参照。相切:与选择的参照相切注:1)面可以调整方向和大小;2)面可以重新命名基准轴:穿过:通过选择的参照。法向:垂直选择的参照。相切:与选择的参照相切注:1)轴可以调整大小;2)轴可以重新命名四、LED显示器设计基准点:在曲线或边上。在曲面上。偏移曲面。在顶点上。偏移坐标系。域点注:点可以重新命名各种方程曲线:基准曲线:1)笛卡尔坐标系:正弦曲线:x=4*ty=4*sin(t*360)z=02)圆柱坐标系:螺旋线:r=ttheta=10+t*(20*360)z=t*3MicrosoftWord97-2003Îĵµ3)球坐标系:球面螺旋线:rho=4theta=t*180phi=t*360*20投影曲线:基准坐标系:坐标系分为三种:笛卡尔坐标系;圆柱坐标系;球坐标系创建方法:参照偏移四、LED显示器设计2、零件设计涉及内容:参考自上而下的传递:发布几何,组件复制,合并,外部复制几何;4种基本实体特征的创建:拉伸、旋转、扫描、混合;2.1基本概念加材料(protrusion)和去除材料(Cut):四、LED显示器设计实体、薄板和曲面:◆拉伸(Extrude):建立的特征将沿着截面的垂直方向拉伸出实体◆旋转(Revolve):截面沿一中心线旋转出实体。◆扫描(Sweep):截面沿着一条轨迹线扫出一实体特征。◆混合(Blend):将多个截面按指定的方式连成一个实体四、LED显示器设计2.2拉伸拉伸:生成实体、切除实体、薄壁、曲面四、LED显示器设计2.3旋转旋转:生成实体、切除实体、薄壁、曲面注意事项:有旋转轴第一条中心线为旋转轴。截面必须为封闭曲线。截面所有元素必须在旋转轴的一侧。封闭旋转轴旋转轴四、LED显示器设计2.4扫描扫描:生成实体、切除实体、薄壁、曲面注意事项:轨迹线弯度太小或相交都无法产生扫描特征截面不可互相交错轨迹线截面生成的三维图恒定截面:可变截面:四、LED显示器设计2.6混合混合:生成实体、切除实体、薄壁、曲面边数完全相同的平行混合:边数不同的平行混合:每个剖面的线段数量必须相等:切断线段、混合顶点来添加顶点。四、LED显示器设计3工程图组成:图框:发放单位、物料类型、签审人员、零件信息。视图:主视图、投影视图、详细视图、旋转视图。尺寸及公差:尺寸、公差。技术要求:技术要求及各种注释。分类:零件图。部组件图。Thankyou!Thankyou!Thankyou!Thankyou!
