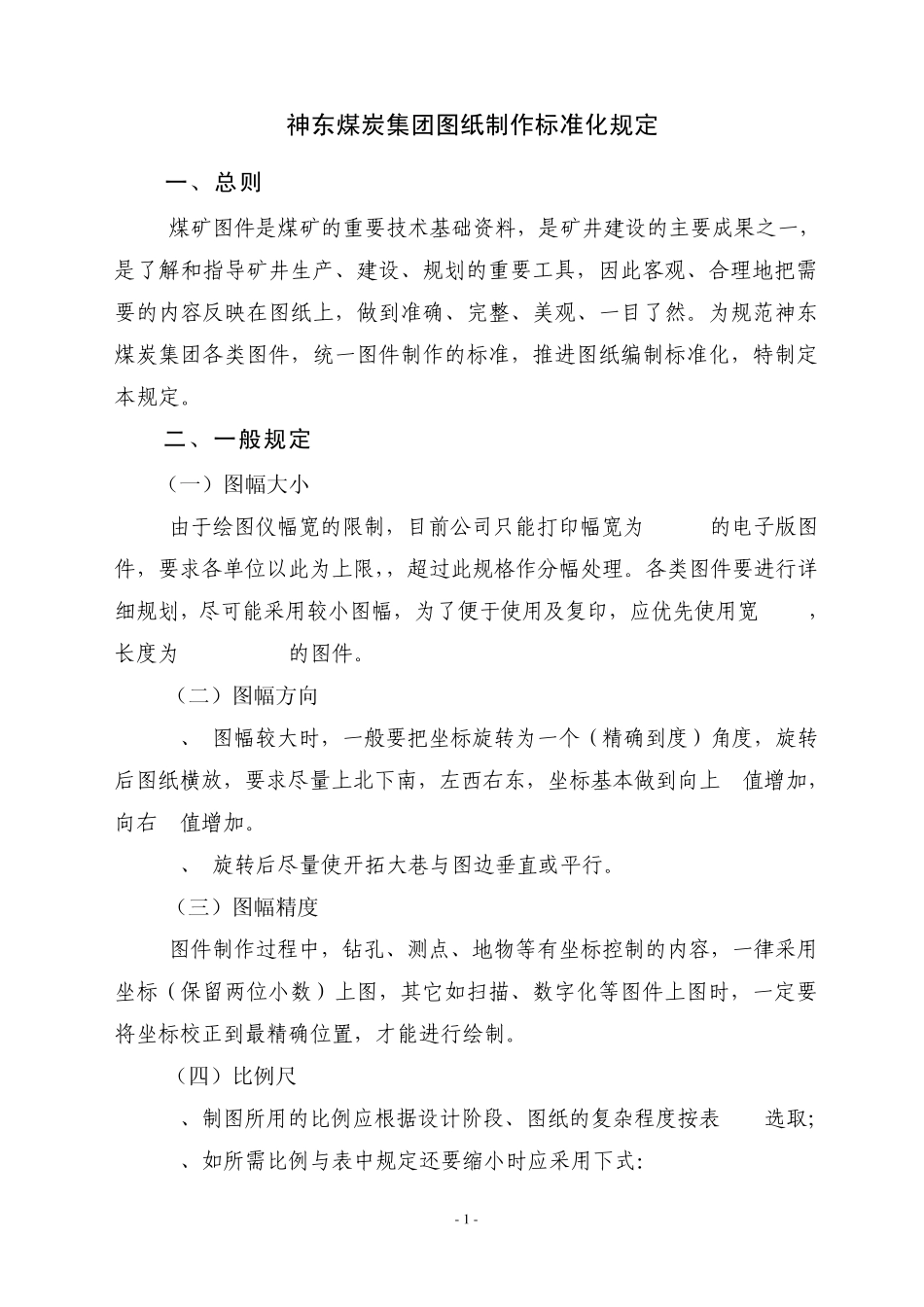

- 1 - 神东煤炭集团图纸制作标准化规定 一、总则 煤矿图件是煤矿的重要技术基础资料，是矿井建设的主要成果之一，是了解和指导矿井生产、建设、规划的重要工具，因此客观、合理地把需要的内容反映在图纸上，做到准确、完整、美观、一目了然。为规范神东煤炭集团各类图件，统一图件制作的标准，推进图纸编制标准化，特制定本规定。 二、一般规定 （一）图幅大小 由于绘图仪幅宽的限制，目前公司只能打印幅宽为 150cm的电子版图件，要求各单位以此为上限，，超过此规格作分幅处理。各类图件要进行详细规划，尽可能采用较小图幅，为了便于使用及复印，应优先使用宽 90cm，长度为 100-170cm的图件。 （二）图幅方向 1、 图幅较大时，一般要把坐标旋转为一个（精确到度）角度，旋转后图纸横放，要求尽量上北下南，左西右东，坐标基本做到向上 X值增加，向右 Y值增加。 2、 旋转后尽量使开拓大巷与图边垂直或平行。 （三）图幅精度 图件制作过程中，钻孔、测点、地物等有坐标控制的内容，一律采用坐标（保留两位小数）上图，其它如扫描、数字化等图件上图时，一定要将坐标校正到最精确位臵，才能进行绘制。 （四）比例尺 1、制图所用的比例应根据设计阶段、图纸的复杂程度按表 1-1选取； 2、如所需比例与表中规定还要缩小时应采用下式： - 2 - 1:10n， 1:2×10n，1:2.5×10n，1:5×10n，此处 n为正整数。 3、在图纸上比例的标注形式如下： 平 面 图 1:2000 或 平 面 图 水平：1:2000，垂直：1:500 为反映真实情况，要求水平、垂直比例尽量一致。 4、一张图纸上采用一种比例绘制图形时，只在标题栏内标注比例，如用两种或两种以上的比例绘制图形时，应分别将比例标注在图形上方，并将主要图形的比例标注在标题栏内。 表1—1 采矿图纸常用比例 序号 图 名 采用比例 可用比例 1 矿井地质和（综合）水文地质图 地形地质图 1:10000 1:5000 2 井上下对照图 露采工程地质平面图、断面图 1:5000 1:2000 1:10000 1:5000 3 巷道布置图 露采排土工程平面图 1:5000 1:2000 1:10000 1:5000 4 采掘工程平面图 采剥工程平面图、断面图 1:5000 1:2000，断面：1:1000 1:10000 1:5000，断面：1:2000 5 通风系统图 1:5000 1:2000 6 井下运输系统图 露采运输系统图 1:5000 1:10000 7 安全监测装备布置图 1:5000 1:10000 8 井下供排水系统图 防排水系统及排水设备布置图 1:5000...
