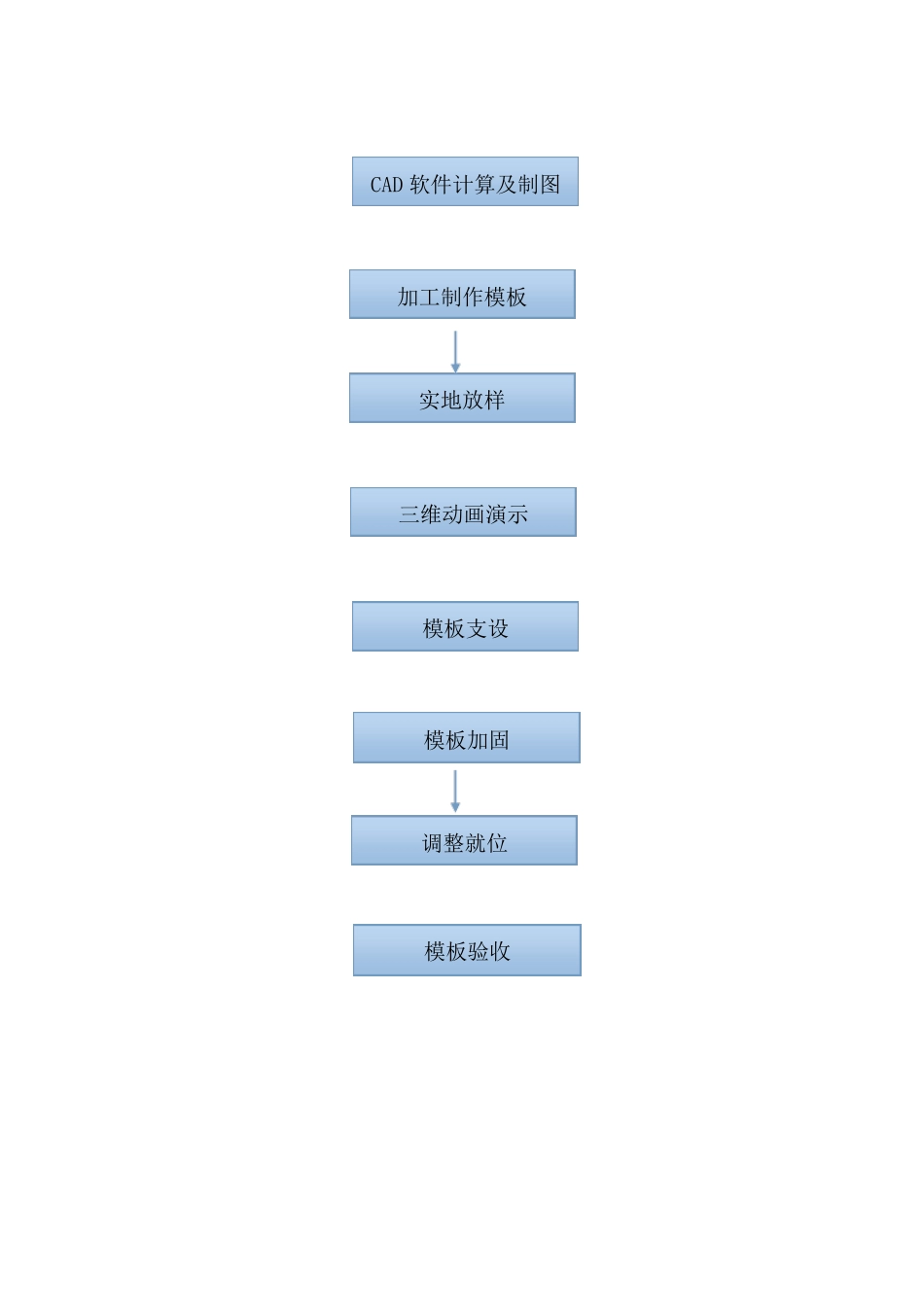

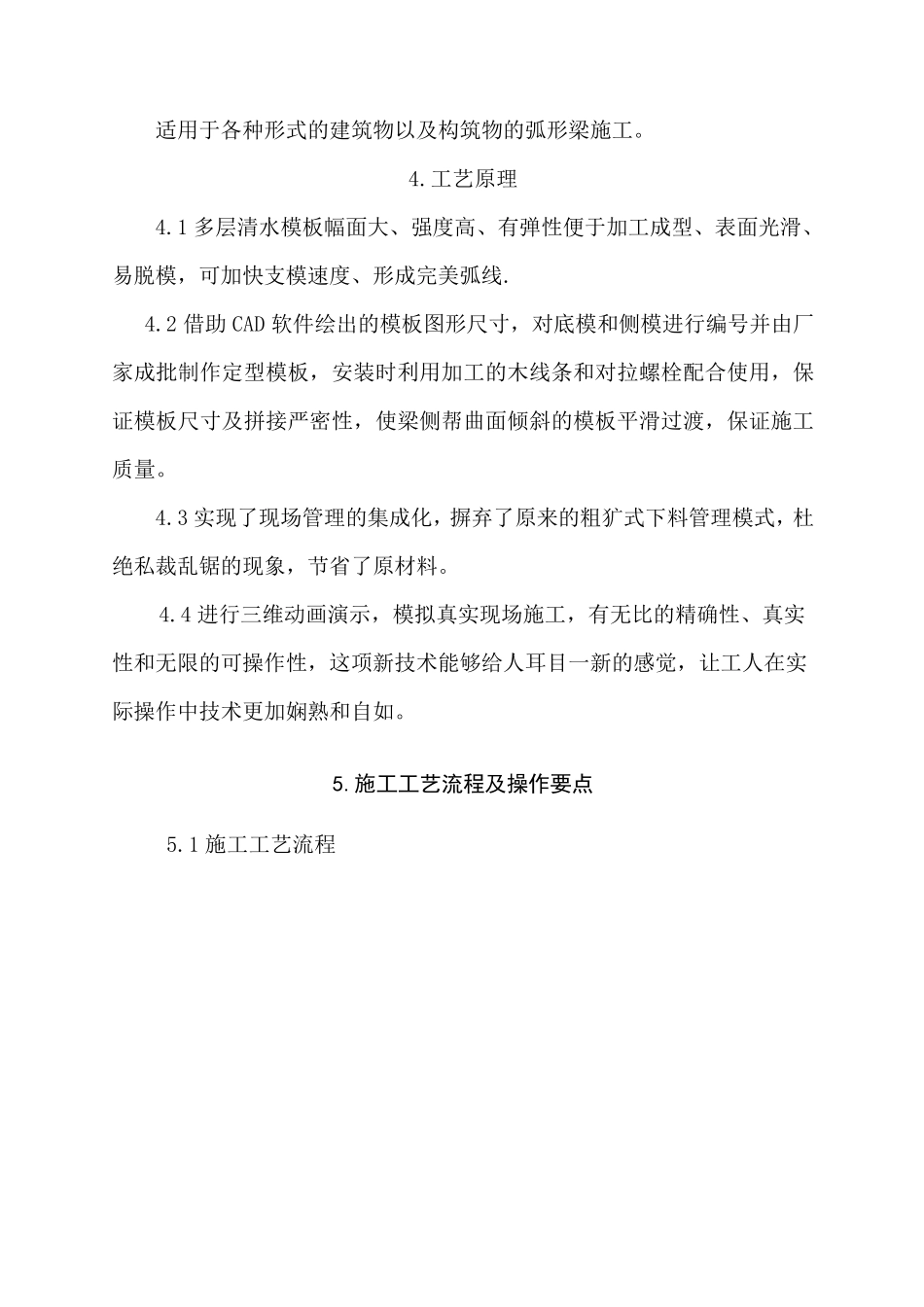

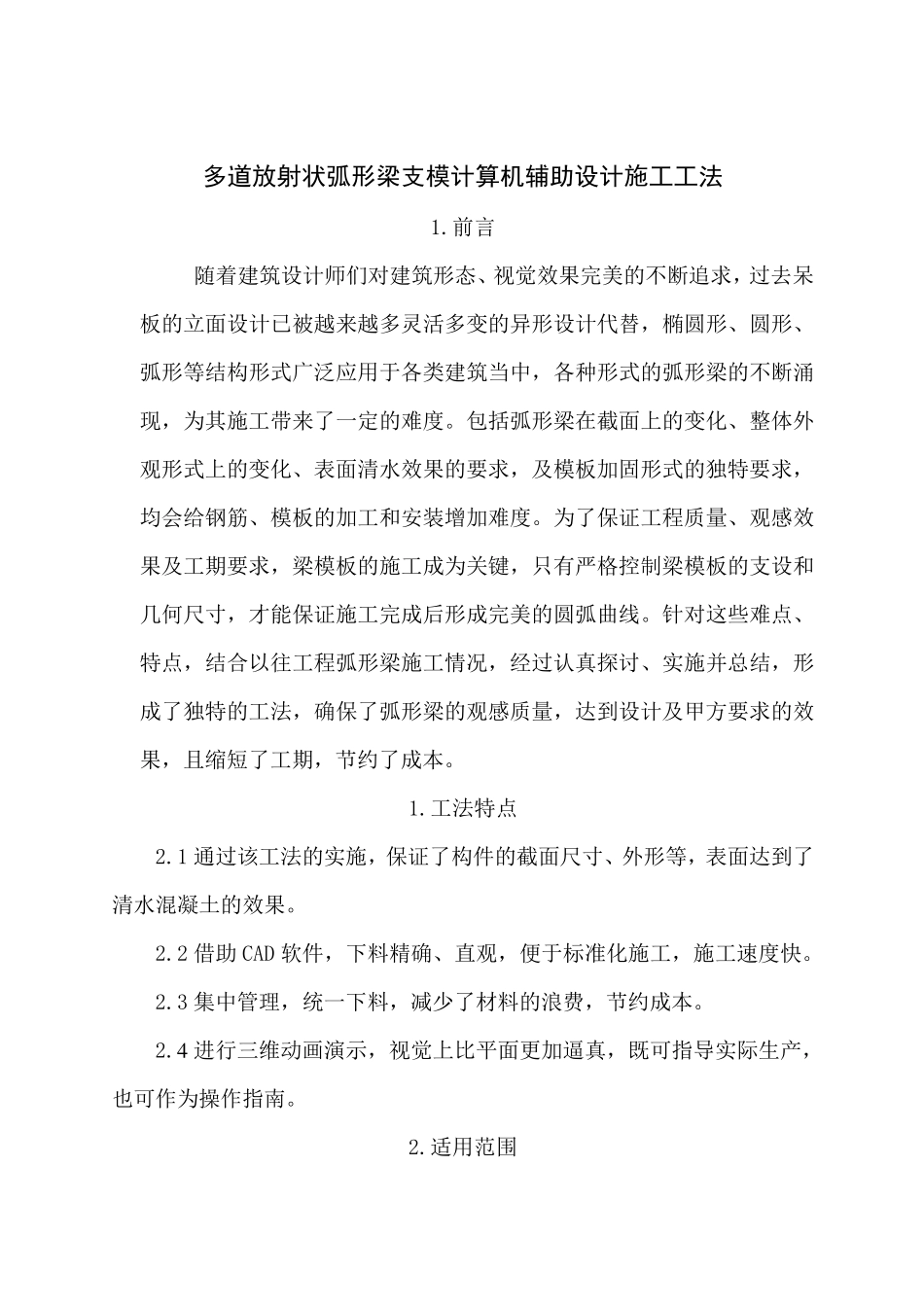

多道放射状弧形梁支模计算机辅助设计施工工法 1.前言 随着建筑设计师们对建筑形态、视觉效果完美的不断追求，过去呆板的立面设计已被越来越多灵活多变的异形设计代替，椭圆形、圆形、弧形等结构形式广泛应用于各类建筑当中，各种形式的弧形梁的不断涌现，为其施工带来了一定的难度。包括弧形梁在截面上的变化、整体外观形式上的变化、表面清水效果的要求，及模板加固形式的独特要求，均会给钢筋、模板的加工和安装增加难度。为了保证工程质量、观感效果及工期要求，梁模板的施工成为关键，只有严格控制梁模板的支设和几何尺寸，才能保证施工完成后形成完美的圆弧曲线。针对这些难点、特点，结合以往工程弧形梁施工情况，经过认真探讨、实施并总结，形成了独特的工法，确保了弧形梁的观感质量，达到设计及甲方要求的效果，且缩短了工期，节约了成本。 1.工法特点 2.1 通过该工法的实施，保证了构件 的截面尺寸、外形等，表面达到了清水混 凝 土 的效果。 2.2 借 助 CAD 软 件 ，下 料 精 确、直 观，便 于标 准 化施工，施工速 度快 。 2.3 集 中管 理 ，统 一下 料 ，减 少 了材 料 的浪 费 ，节约成本。 2.4 进 行 三 维 动 画 演 示 ，视觉上比 平 面更 加逼 真，既 可 指 导 实际 生 产 ，也 可 作 为操 作 指 南 。 2.适 用范 围 适用于各种形式的建筑物以及构筑物的弧形梁施工。 4.工艺原理 4.1 多层清水模板幅面大、强度高、有弹性便于加工成型、表面光滑、易脱模，可加快支模速度、形成完美弧线. 4.2 借助 CAD 软件绘出的模板图形尺寸，对底模和侧模进行编号并由厂家成批制作定型模板，安装时利用加工的木线条和对拉螺栓配合使用，保证模板尺寸及拼接严密性，使梁侧帮曲面倾斜的模板平滑过渡，保证施工质量。 4.3 实现了现场管理的集成化，摒弃了原来的粗犷式下料管理模式，杜绝私裁乱锯的现象，节省了原材料。 4.4 进行三维动画演示，模拟真实现场施工，有无比的精确性、真实性和无限的可操作性，这项新技术能够给人耳目一新的感觉，让工人在 实际 操作中 技术更 加娴 熟 和自 如 。 5.施工工艺流程及操作要点 5.1 施工工艺流 程 模板验收 三维动画演示 模板支设 模板加固 调整就位 CAD 软件计算及制图 实地放样 加工制作模板 5.2 施工操作要点 5.2.1 运用CAD 计算数据及制图 运用CAD 技术，对每条弧形梁进行精确计算，绘...
