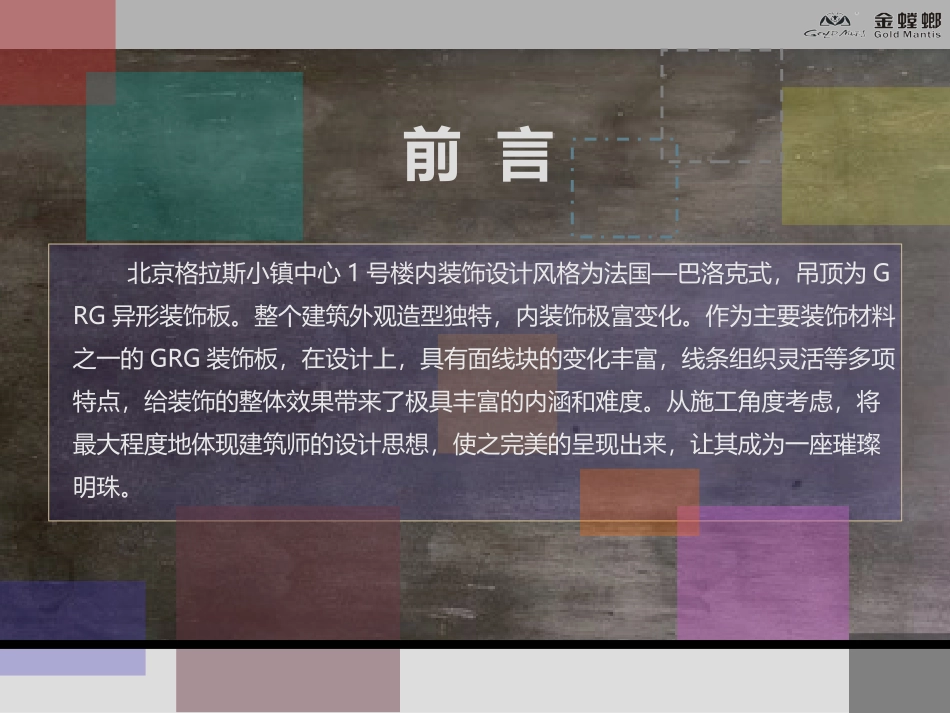

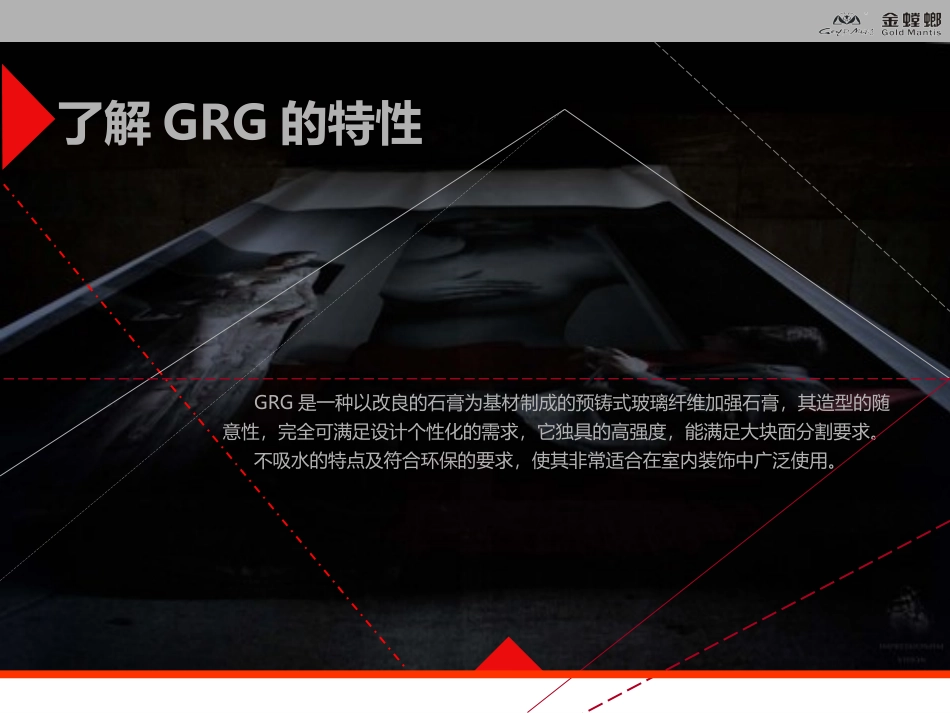

格拉斯小镇中心1号楼室内装修工程——穹形GRG吊顶施工方案编写人：王伟（一分六区质量员）前言北京格拉斯小镇中心1号楼内装饰设计风格为法国—巴洛克式，吊顶为GRG异形装饰板。整个建筑外观造型独特，内装饰极富变化。作为主要装饰材料之一的GRG装饰板，在设计上，具有面线块的变化丰富，线条组织灵活等多项特点，给装饰的整体效果带来了极具丰富的内涵和难度。从施工角度考虑，将最大程度地体现建筑师的设计思想，使之完美的呈现出来，让其成为一座璀璨明珠。了解GRG的特性GRG是一种以改良的石膏为基材制成的预铸式玻璃纤维加强石膏，其造型的随意性，完全可满足设计个性化的需求，它独具的高强度，能满足大块面分割要求。不吸水的特点及符合环保的要求，使其非常适合在室内装饰中广泛使用。GRG施工流程图纸深化—放样—材料进场—板材安装—批嵌—油漆图纸深化：A)设计师确认。B)施工图纸表明材料及图纸编号。放样：水平面尺寸：先确认工地现场（业主及营建单位）提供之拄心线或墙心线等基准线。核对施工设计图，绘制之相对轴线。图面标注至面板完成面间尺寸。钢卷尺拉引核对后，做点记号于平面，再以墨斗弹放墨线。用经纬仪确认无误时，投影在施作高度作为板面完成面之基准。高度尺寸：由业主及营建单位提供水平之基准线。用雷设仪扫出基准水平面。用钢卷尺往上拉引至每个标高、弹线，水平标高±2mm。施作时，依照图纸标高。材料进场A)工厂运输板材立放，钉木架，加保护层避免碰伤。B)车辆用箱型车，避免雨季。C)运输或搬运中，板材损伤小于3cm，在安装前，用原材料修补。D)板材严重损坏，工厂直接加工，生产同一规格的产品。E)板材到达，监理验收，验收标准如下。F)板材至工地，用1吨吊车，吊到施工平台上，放至指定场所。G)板材立放，加保护层，避免潮湿及其它施工队破坏。3板材安装A)预焊铁件、油漆；B)50×50L铁放置在施工平台钢架上，L角铁与板材用预埋件φ8连接。C)龙骨组立加橡胶垫片3mm，防止声音传导，减少震动；D)脚手架搭设以板材完成面下降1.7米——2米为准则，以便批土；E)施工时激光调整水平高度；F)板材安装，先安装固定吊杆，然后以预埋件连接固定；G)固定件间距<1200mm.H)板材调整用C型夹，夹住两张板，调平整度。平整时，用φ8对敲螺丝固定锁紧，确保平整度；I)调整弧度用靠模为准，保持弧顺；J)板材安装以中心线为中轴，往两侧辐射；K)板材安装完成，检查φ8链接螺栓牢固；L)一区检测完成，才可接缝处理，接缝处理如下：a)填缝时，先用进口填缝材料加玻璃纤维；b)填缝填满，然后在接缝处用网带处理（第一道工序）；c)干固时用进口填缝材料满批（第二道工序）；4施工中检验A)骨架符合平直，油漆处理；B)GRG吊装时检查平整度；C)接缝处理按照规范；D)批土前应全面检查弧面光顺度；E)闭合尺寸是否完成；五批土油漆A)第一道腻子：轻抹板面并修边，宽度均为180mm。B)第二道腻子：抹一层嵌缝石膏腻子，其宽度为270mm。表面腻子凝固后，用#150砂纸打磨。C)满刮腻子、打磨a)第一遍满刮腻子、打磨：要求刮薄、刮匀，不留野腻子。腻子干燥后，用砂纸磨平。b)第二遍满刮腻子及磨光：收缩裂缝、不平处，要复补腻子，腻子干燥后，打磨平整后清扫干净。c)第三遍满刮腻子及磨光：用2m靠尺先检查，不平整的部位，再用腻子抹平，腻子干燥后，打磨平整后清扫粉尘。D)GRG板材是玻璃纤维加强石膏板验收标准如下：a)表面平整±3mm,用2m直尺和契型塞尺检查；b)接平直±3mm，拉5mm线检查；c)接缝高低±1mm，用直尺和契型塞尺检查；d)弧度平整±2mm；e)立面骨架±3mm，用2m托线板检查；f)不含刷乳胶漆对应立面图平面索引图对应立面图对应立面图GRG图纸深化下单三维建模引导GRG生产安装穹形GRG吊顶钢架基层布置穹形GRG吊顶基层采用纵向5#镀锌角钢@1200mm横向6#槽钢@1500mm连接，在横向槽钢中并没有钻眼处理，因为GRG不规则，安装灵活性很强，无法把控其掉筋间距，固采取将其直接焊接，防锈处理。穹形GRG吊顶安装后效果（模拟图）熟悉图纸GRG后场生产制模现场GRG钢架基层制作情况沙盘区中空顶面穹形GRG吊顶作为本工程的重点和难点进行把控，其基层钢架质量也是个难点，从现场的完成面尺...
