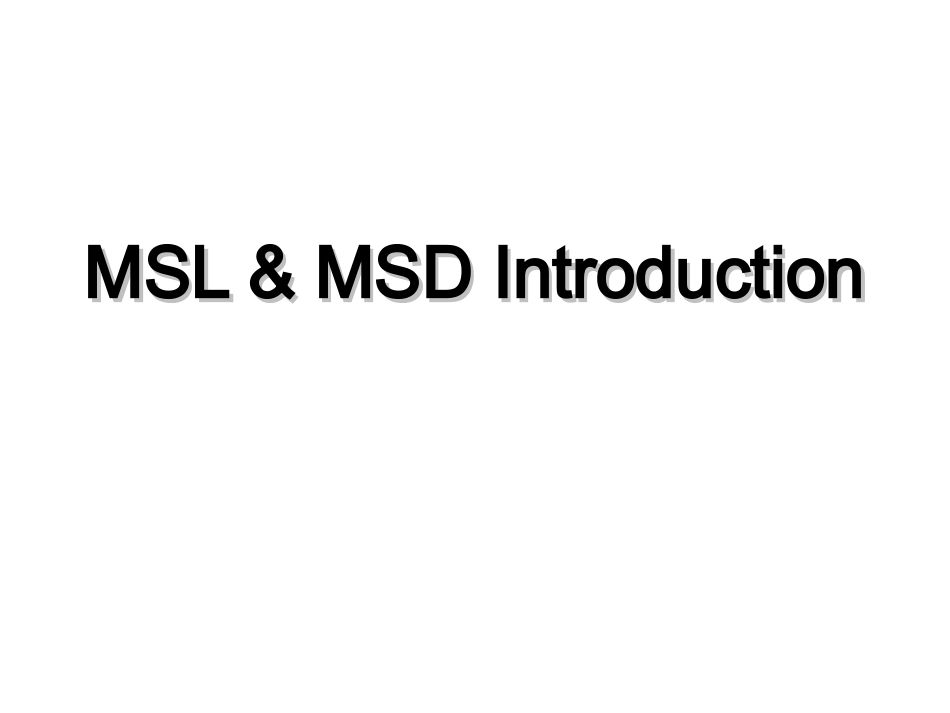

MSL&MSDIntroductionMSL&MSDIntroduction2Content一.MSL&MSD介紹二.MSD危害三.MSD管控四.MSD乾燥3Content一.MSL&MSD介紹二.MSD危害三.MSD管控四.MSD乾燥4MSL&MSDMSL&MSD:MSL:MoistureSensitivityLevel潮濕敏感等級MSD:MoistureSensitiveDevice潮濕敏感器件MSL影響因素:影響MSL的重要因素是元件的材料及其厚度1.材料對元件潮濕敏感度的影響體現在透水性。如Dieattachmaterial,moldcompound,Leadframe/substrate,Diesize/thickness等均會影響器件的MSL2.厚度對元件潮濕敏感度的影響體現在兩個方面：a.厚度大(體積大)的器件溫度升高慢，相對危害時間短。b.厚度大的器件完全滲透時間較長，即其Floorlife相對較久。ClassificationReflowProfile5Content一.MSL&MSD介紹二.MSD危害三.MSD管控四.MSD乾燥6MSD危害MSD危害原理:滲入水分滲入水分回焊爐T<100,℃水分聚集到材料界面回焊爐T<100,℃水分聚集到材料界面回焊爐T100℃,℃水分蒸發，壓力增加，出現剝離回焊爐T100,≧℃水分蒸發，壓力增加，出現剝離MSD曝露在大氣中，大氣中的水分會通過擴散滲透到器件的內部，當迴流焊時，在回流區的高溫作用下，器件內部的水分會快速膨脹，器件內不同材料間的界面會發生剝離分層或者爆裂，使器件的電性能受到影響。7MSD危害表現形式:1.Packagecrack2.Delamination3.Electricalopen/short1.Packagecrack2.Delamination3.Electricalopen/shortDiesurfacedelaminationleadframedelaminationDieattachdelaminationMSD危害8Content一.MSL&MSD介紹二.MSD危害三.MSD管控四.MSD乾燥9IPC-JEDECJ-STD-033AJ-STD-020MSD管控MSD管控:MSD控制遵循的行業標準:IPC(國際電子工業聯接協會)與JEDEC(電子器件工程聯合委員會)制定并發佈IPC-M-109(潮濕敏感性元件標準和指引手冊）。包括7個指導標準，與之相關的是：1.IPC/JEDECJ-STD-020Moisture/ReflowSensitivityClassificationforNonhermeticSolidStateSurfaceMountDevices2.IPC/JEDECJ-STD-033Handling,Packing,ShippingandUseofMoisture/ReflowSensitiveSurfaceMountDevicesMSD控制指對不同MSL物料的搬運,包裝和使用按標準方法進行的管控，以免物料受潮.10MoistureSensitivityLevels-FromIPC/JEDECJ-STD-020MSLClassificationFlow取样电测,SAT失效标准敏感等级ClassificationFlowMSLFloorLife&SoakRequirements烘烤浸湿回流焊外观检查电测,SATMSL分類11MSDStorageMSDStorage:真空包裝乾燥箱1.使用帶乾燥劑的防濕包裝袋真空包裝;2.在溫度25+/-5,℃濕度<10%RH的存儲器中存儲,可充氮氣或乾燥空氣12MSDDryPack:MSDDryPackLevelLevelDryBeforeBagDryBeforeBagMBBMBBDesiccantDesiccantMSID*LabelMSID*LabelCautionLabelCautionLabel11OptionalOptionalOptionalOptionalOptionalOptionalNotRequiredNotRequiredNotRequiredNotRequiredifclassifiedat220-225℃NotRequiredNotRequiredifclassifiedat220-225℃Required**ifclassifiedatotherthan220-225℃Required**ifclassifiedatotherthan220-225℃22OptionalOptionalRequiredRequiredRequiredRequiredRequiredRequiredRequiredRequired2a-5a2a-5aRequiredRequiredRequiredRequiredRequiredRequiredRequiredRequiredRequiredRequired66OptionalOptionalOptionalOptionalOptionalOptionalRequiredRequiredRequiredRequiredIPC/JEDECJ-STD-033DryPackingRequirements**A‘‘Caution’’labelisnotrequirediflevelandreflowtemperaturearegiven,inhumanreadableform,onthebarcodelabelattachedtothelowestlevelshippingcontainer.1.MBB---MoistureBarrierBag,防潮袋.2.DesiccantMaterial,乾燥劑.3.HIC---HumidityIndicatorCard,濕度指示卡.Acardonwhichamoisture-sensitivechemicalisprintedsuchthatitwillchange.colorfrombluetopinkwhentheindicatedrelativehumidityisexceeded.4.MSID---MoistureSensitiveIdentification,潮濕敏感標誌.5.Label131.TypicalDryPackinShippingTubes乾燥時顏色是淡藍色,受潮后從5%,10%,15%慢慢變成粉紅色.5%變粉需更換乾燥劑；10%,15%變粉需烘烤。2.MSID4.Moisture-Sensitiv...
