数控G71内外圆粗车循环指令教案VIP免费

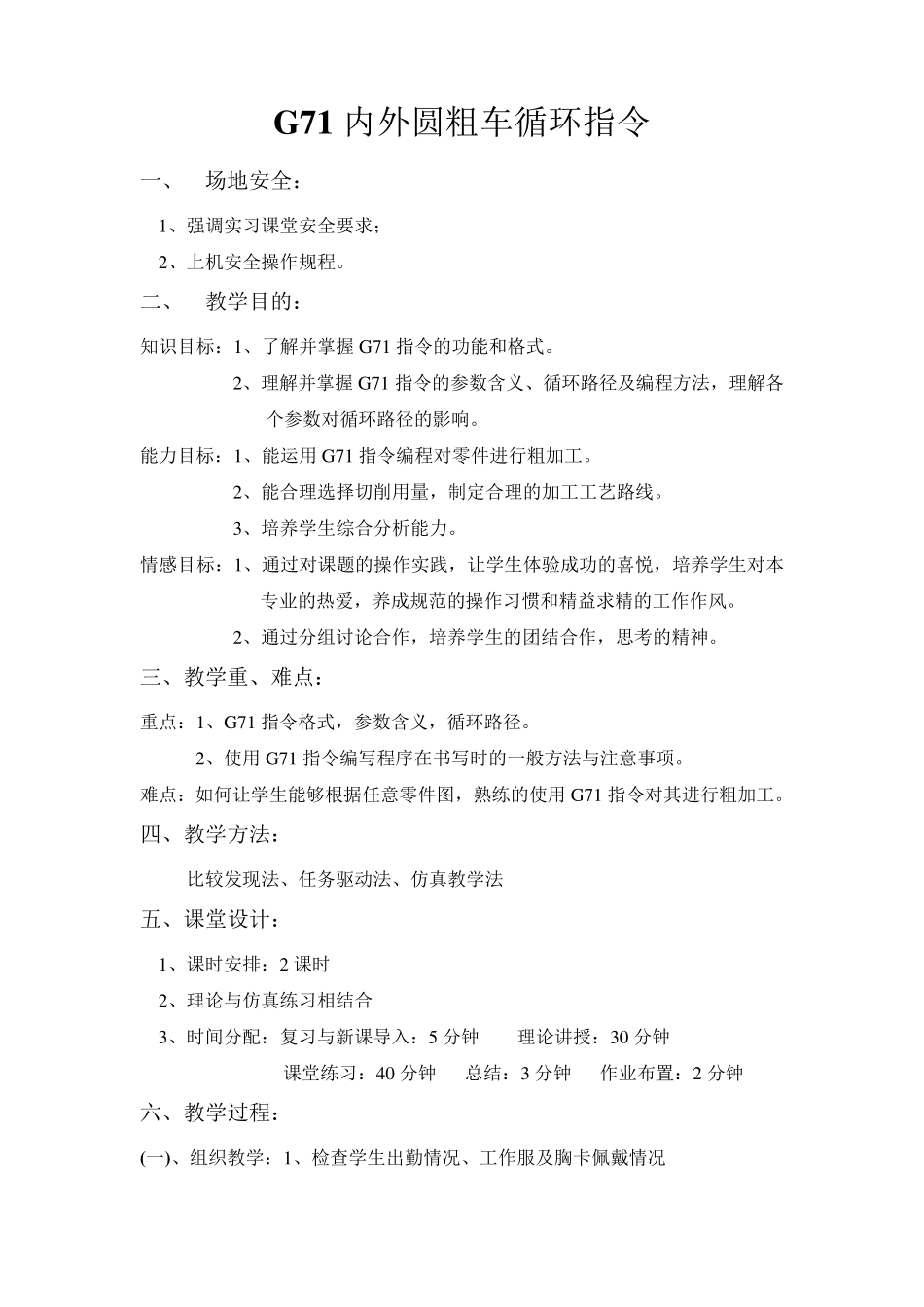

数控G71内外圆粗车循环指令教案_第1页
1/6

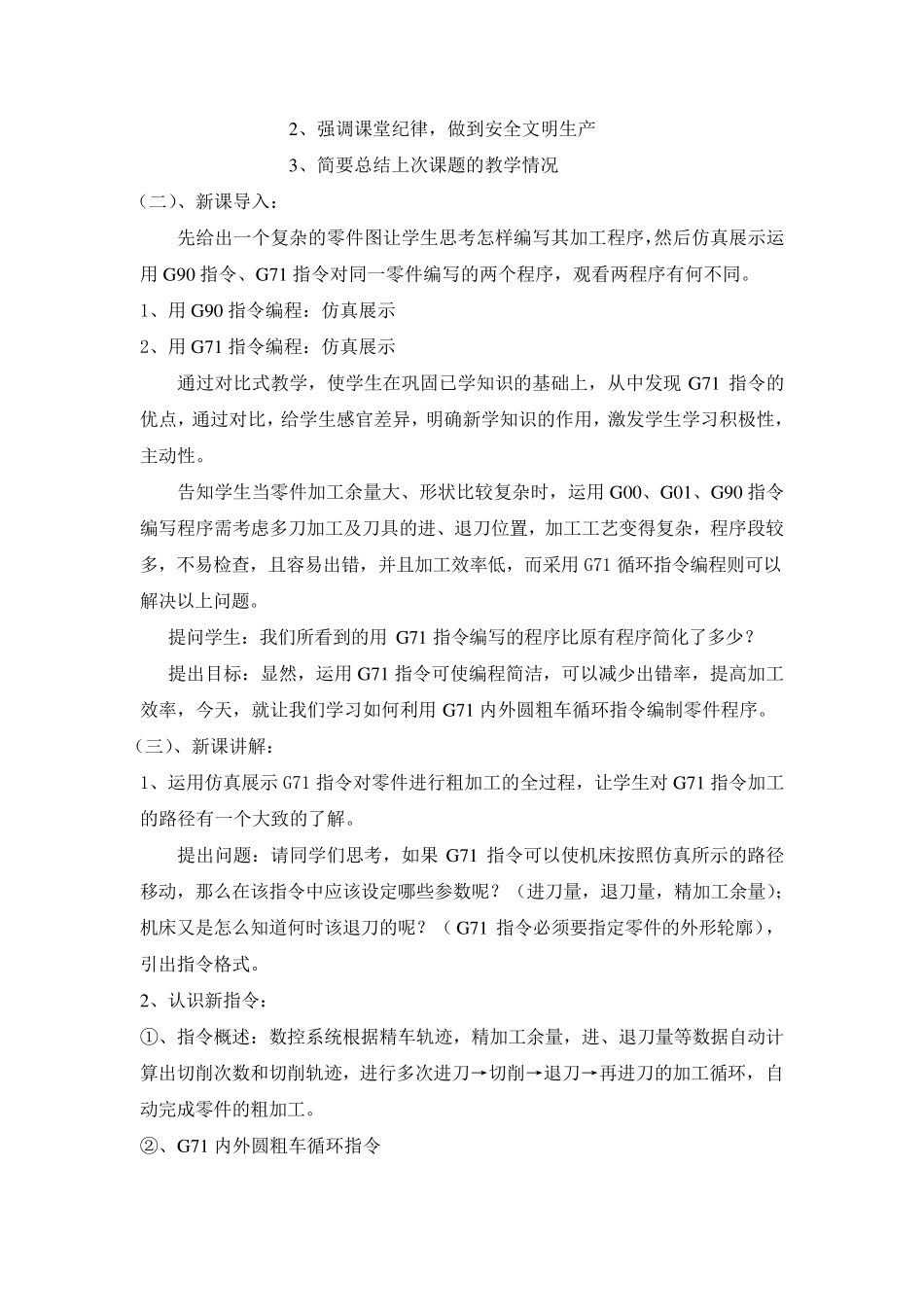

数控G71内外圆粗车循环指令教案_第2页
2/6

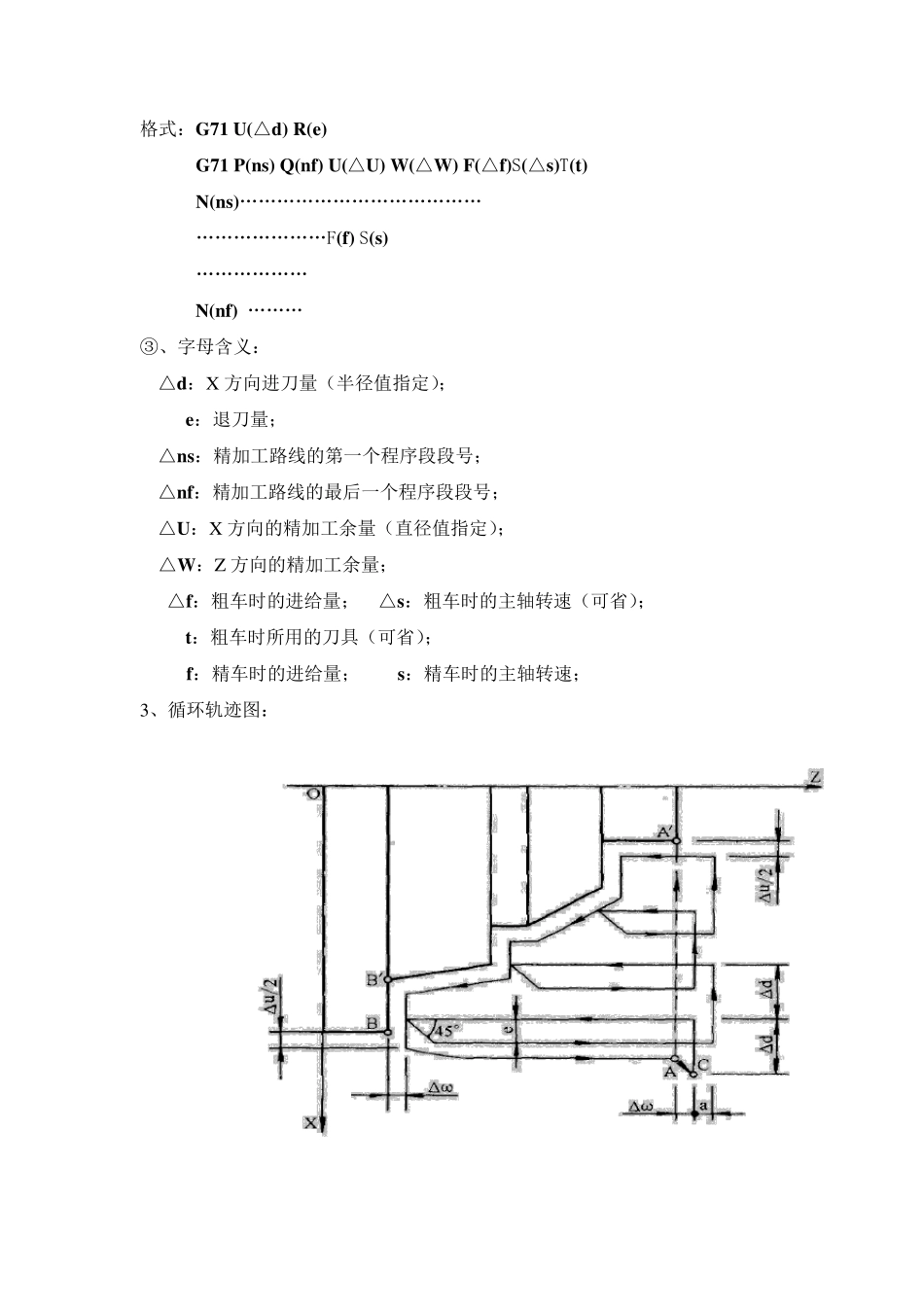

数控G71内外圆粗车循环指令教案_第3页
3/6
G 71 内外圆粗车循环指令 一、 场地安全: 1、强调实习课堂安全要求; 2、上机安全操作规程。 二、 教学目的: 知识目标:1、了解并掌握 G 71 指令的功能和格式。 2、理解并掌握 G 71 指令的参数含义、循环路径及编程方法,理解各个参数对循环路径的影响。 能力目标:1、能运用 G 71 指令编程对零件进行粗加工。 2、能合理选择切削用量,制定合理的加工工艺路线。 3、培养学生综合分析能力。 情感目标:1、通过对课题的操作实践,让学生体验成功的喜悦,培养学生对本专业的热爱,养成规范的操作习惯和精益求精的工作作风。 2、通过分组讨论合作,培养学生的团结合作,思考的精神。 三、教学重、难点: 重点:1、G 71 指令格式,参数含义,循环路径。 2、使用 G 71 指令编写程序在书写时的一般方法与注意事项。 难点:如何让学生能够根据任意零件图,熟练的使用 G 71 指令对其进行粗加工。 四、教学方法: 比较发现法、任务驱动法、仿真教学法 五、课堂设计 : 1、课时安排 :2 课时 2、理论与仿真练习相 结合 3、时间 分配 :复 习与新 课导 入 :5 分钟 理论讲 授 :30 分钟 课堂练习:40 分钟 总 结:3 分钟 作业布 置 :2 分钟 六 、教学过程: (一)、组织 教学:1、检 查 学生出 勤 情况 、工作服 及胸 卡 佩 戴 情况 2、 强 调 课 堂 纪 律 , 做 到 安 全 文 明 生 产 3、 简 要 总 结 上 次 课 题 的 教 学 情 况 ( 二 )、 新 课 导 入 : 先 给 出 一 个 复 杂 的 零 件 图 让 学 生 思 考 怎 样 编 写 其 加 工 程 序 ,然 后 仿 真 展 示 运用 G 90 指 令 、 G 71 指 令 对 同 一 零 件 编 写 的 两 个 程 序 , 观 看 两 程 序 有 何 不 同 。 1、 用 G 90 指 令 编 程 : 仿 真 展 示 2、 用 G 71 指 令 编 程 : 仿 真 展 示 通 过 对 比 式 教 学 , 使 学 生 在 巩 固 已 学 知 识 的 基 础 上 , 从 中 发 现G 71 指 令 的优 点 , 通 过 对 比 , 给 学 生 感 官 差 异 , 明 确 新 学 知 识 的 作 用 , 激 发 学 生 学 习 积 极 性 ,主 动 性 。 告 知 学 生 当 零 件 加 工 余 量 大 、 形 状 比 较 复 杂...
