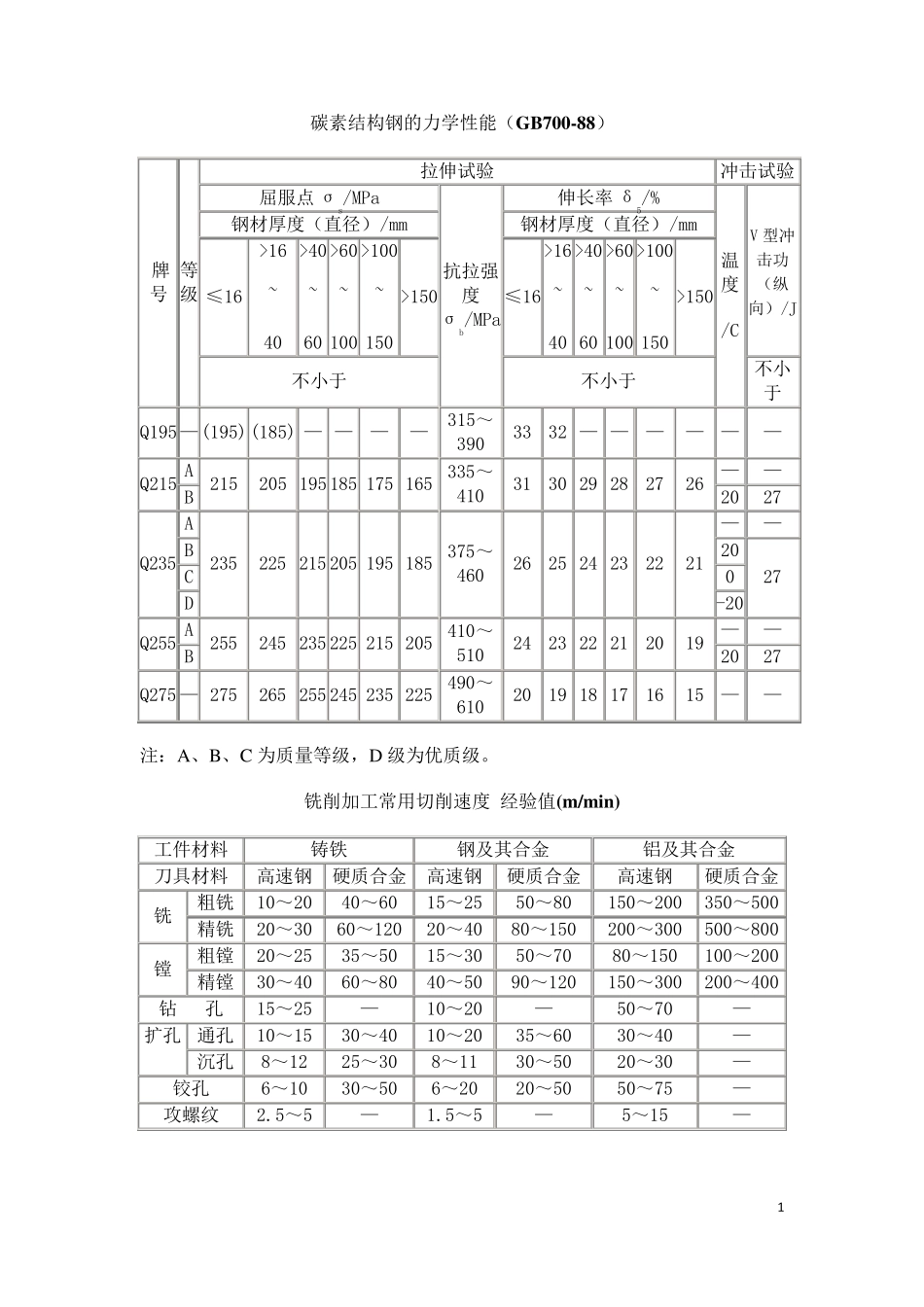

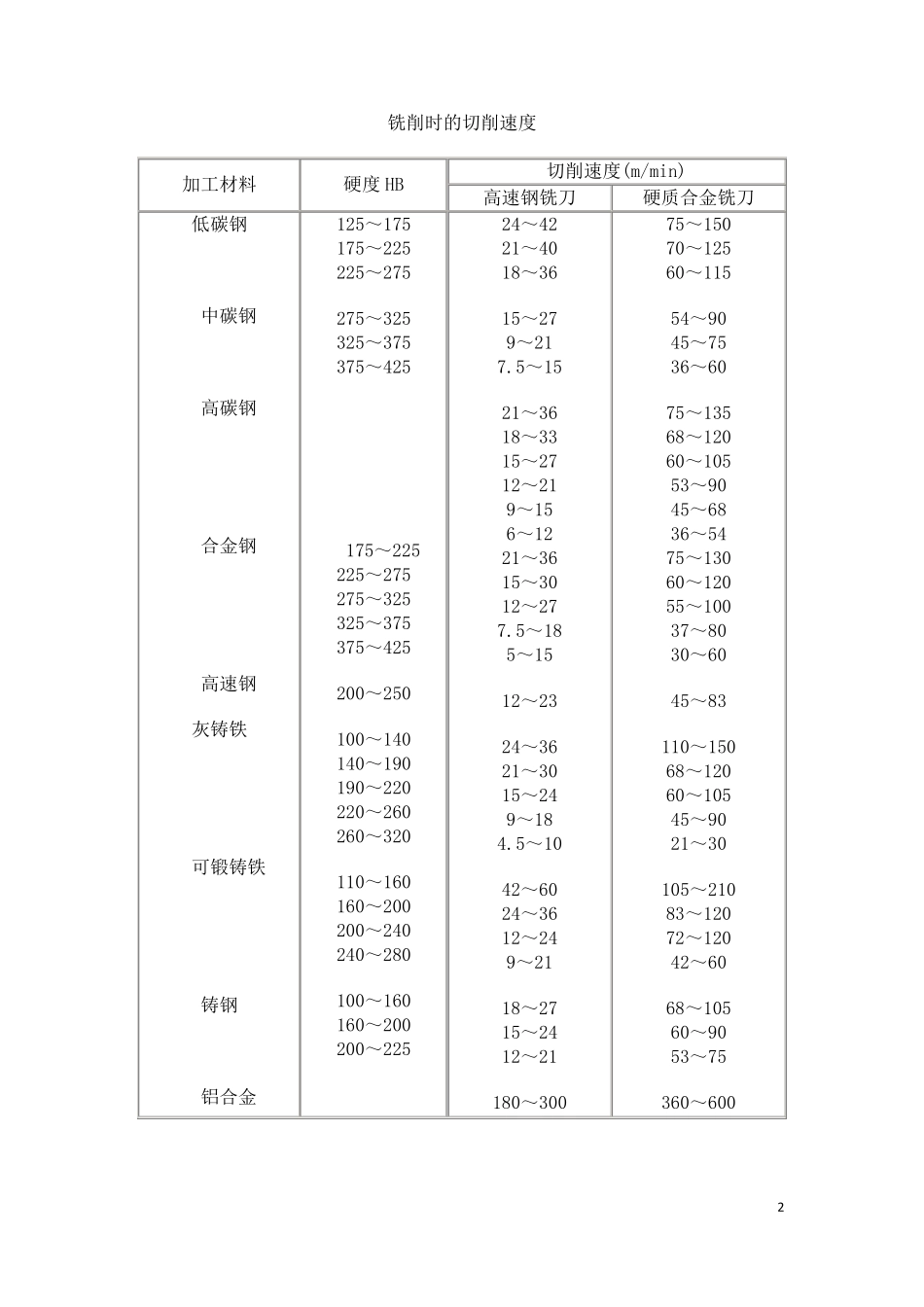

1 碳素结构钢的力学性能（GB700-88） 牌号 等级 拉伸试验 冲击试验 屈服点σs/MPa 抗拉强度σb/MPa 伸长率δ5/% 温度 /C V 型冲击功（纵向）/J 钢材厚度（直径）/mm 钢材厚度（直径）/mm ≤16 >16 ~ 40 >40 ~ 60 >60 ~ 100 >100 ~ 150 >150 ≤16 >16 ~ 40 >40 ~ 60 >60 ~ 100 >100 ~ 150 >150 不小于 不小于 不小于 Q195 — (195) (185) — — — — 315～390 33 32 — — — — — — Q215 A 215 205 195 185 175 165 335～410 31 30 29 28 27 26 — — B 20 27 Q235 A 235 225 215 205 195 185 375～460 26 25 24 23 22 21 — — B 20 27 C 0 D -20 Q255 A 255 245 235 225 215 205 410～510 24 23 22 21 20 19 — — B 20 27 Q275 — 275 265 255 245 235 225 490～610 20 19 18 17 16 15 — — 注：A、B、C 为质量等级，D 级为优质级。 铣削加工常用切削速度 经验值(m/min) 工件材料 铸铁 钢及其合金 铝及其合金 刀具材料 高速钢 硬质合金 高速钢 硬质合金 高速钢 硬质合金 铣 粗铣 10～20 40～60 15～25 50～80 150～200 350～500 精铣 20～30 60～120 20～40 80～150 200～300 500～800 镗 粗镗 20～25 35～50 15～30 50～70 80～150 100～200 精镗 30～40 60～80 40～50 90～120 150～300 200～400 钻 孔 15～25 — 10～20 — 50～70 — 扩孔 通孔 10～15 30～40 10～20 35～60 30～40 — 沉孔 8～12 25～30 8～11 30～50 20～30 — 铰孔 6～10 30～50 6～20 20～50 50～75 — 攻螺纹 2.5～5 — 1.5～5 — 5～15 — 2 铣削时的切削速度 加工材料 硬度HB 切削速度(m/min) 高速钢铣刀 硬质合金铣刀 低碳钢 中碳钢 高碳钢 合金钢 高速钢 灰铸铁 可锻铸铁 铸钢 铝合金 125～175 175～225 225～275 275～325 325～375 375～425 175～225 225～275 275～325 325～375 375～425 200～250 100～140 140～190 190～220 220～260 260～320 110～160 160～200 200～240 240～280 100～160 160～200 200～225 24～42 21～40 18～36 15～27 9～21 7.5～15 21～36 18～33 15～27 12～21 9～15 6～12 21～36 15～30 12～27 7.5～18 5～15 12～23 24～...
