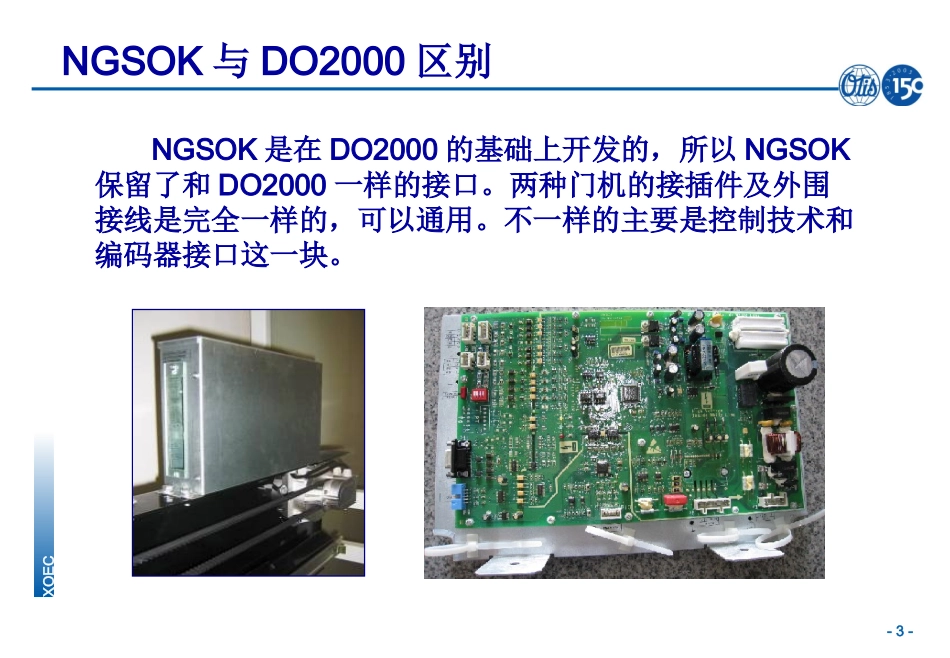

-1-XOECNGSOK门机培训资料（电气部分）07.10.2009-2-XOEC概述NGSOK是由奥的斯韩国工程中心主导开发的新一代基于永磁变频控制技术的门机。其最大的亮点在于其永磁变频控制技术，以及由此所带来的高效节能。NGSOK门机控制器在硬件上有两种版本，分别应用于不同通讯方式的电梯控制系统中。-3-XOECNGSOK与DO2000区别NGSOK是在DO2000的基础上开发的，所以NGSOK保留了和DO2000一样的接口。两种门机的接插件及外围接线是完全一样的，可以通用。不一样的主要是控制技术和编码器接口这一块。-4-XOECSPMDCB硬件介绍SPMDCB为NGSOK的门机控制器，其有两种硬件版本，两种版本的区别如下：件号门机借口类型适用控制系统KBA24360AAB1ST码目前适用于由以下几种控制板所组成的控制系统：LCB2、GECB、ACB2、CLKBA24360AAB2Multidrop目前适用于由以下几种控制板所组成的控制系统：RCB2、R2-5-XOECSPMDCB硬件介绍SPMDCB所对应的两种版本的外观区别：KBA24360AAB1KBA24360AAB2两种版本的主要区别在于有没有P6、P7插件，该插件为用于和系统的串行通讯。-6-XOECSPMDCB和系统的接线图KBA24360AAB1LockSpareSGSDOLDOSST1ST2ST3WVPEUPERE0R1REOA2REOB2REOB1REOA1门机DMPEDOBREVDC24VNAC220VRE0R2PEKBA24360AAB2-7-XOECSPMDCB的接线在接线时，请确保电机输出地线及编码器地线可靠接地。左图为SPMDCB大致的接线及走线情况-8-XOECSPMDCB拨码的检查SPMDCB板子上有两处拨码，请于调试前确认其全部拨在正确的位置上。请确保该拨码拨到NORMAL的位置对于RCB2、R2等控制系统，请确保这四个拨码开关中的一号拨码开关拨到ON的位置，其余三个不需要拨；对于GECB、LCB2、CL等控制系统，这四个拨码开关均不需要拨动。-9-XOECSPMDCB调试——菜单设置SPMDCBSVTmenuDCSS=3MONITOR=1TEST=2SETUP=3STATUS=1INPUT=2Install=4OUTP=3DRTIME=4IDQV=5BUSV&RG=6Iq=7KE=8Mem_rw=9(secured)RUN_TIME=1LOG=2PART=3RESET=4DRMVS=5ADRMVS=6SINGLE=7CYCLE=8(secured)PROF1=1PROF2=2SYSTM=3CNTRL=4PROFILESELECT=5PARAMETERINIT=6PROF3=7PROF4=8PASSWORD=9(hidden)Err_Count=9(secured)INST1=1WIRECK=2LEARN1=3LRN2=4-10-XOECSPMDCB调试——菜单设置M-3-1-1STATUSStatusdisplayM-3-1-2INPUTDiscreteinputdisplayM-3-1-3OUTPDiscreteoutputdisplayM-3-1-4DRTIMEDrivetimedisplayM-3-1-5IDQVMotorCurrentsandVoltsM-3-1-6BUSV&CBusVoltageandcurrentdisplayM-3-1-7IdqMotorcurrentdisplayM-3-1-8K-ENERGYKineticEnergydisplayM-3-1-9MemrwMemoryread/write(secured)M-3-2-1RUN_TIMERuntimeM-3-2-2LOGErrorlogM-3-2-3PARTNUMBERSCNandcompilationdateM-3-2-4RESETResetsystemM-3-2-5DRMVSDoormovementstatisticsM-3-2-6STALOGDoorStallLogM-3-2-7SINGLESingleruntestM-3-2-8CYCLEContinuousruntest(secured)M-3-2-9ErrorcountErrorcount(secured&hidden)-11-XOECSPMDCB调试——菜单设置M-3-3-1PROF1Profile1parametersetupM-3-3-2PROF2Profile2parametersetupM-3-3-3SYSTMSystemparametersetupM-3-3-4CNTRLMotorparametersetupM-3-3-5PROFILESELECTProfileselectM-3-3-6PARAMETERINITParameterinitializationM-3-3-7PROF3profile3parametersetupM-3-2-8PROF4Profile4parametersetupM-3-2-9PASSWORDpassword(hiddenfunctionbeforepasswordpassed)M-3-4-1Inst1InstallMenuM-3-4-2WiringChkWiringSequencecheckM-3-4-3Learnrun1Learnrunprofile1M-3-4-4Learnrun2Learnrunprofile2-12-XOECSPMDCB调试——菜单设置a)M-3-1该菜单主要是门的状态以及门机信号的监控。常用监控子菜单：M-3-1-1,监控门机的位置、状态等信号；M-3-1-2,监控门机的输入信号状态，如ST码；M-3-1-3，门机输出信号的监控，如DOL、DOS等。b)M-3-2该菜单主要用于门机故障的监控、以及门机的测试等。常用子菜单：M-3-2-2，门机故障记录菜单；M-3-2-7，服务器开关门菜单。c)M-3-3参数设置菜单。常用子菜单：M-3-3-1，门机运行曲线调试菜单。d)M-3-4自学习菜单，M-3-4-1或M-3-4-3.-13-XOECSPMDCB调试——参数设置SPMDCBTypeSPMDCB-SetupControllerSetupRemarksKBA24360AAB13-WireInterf...
