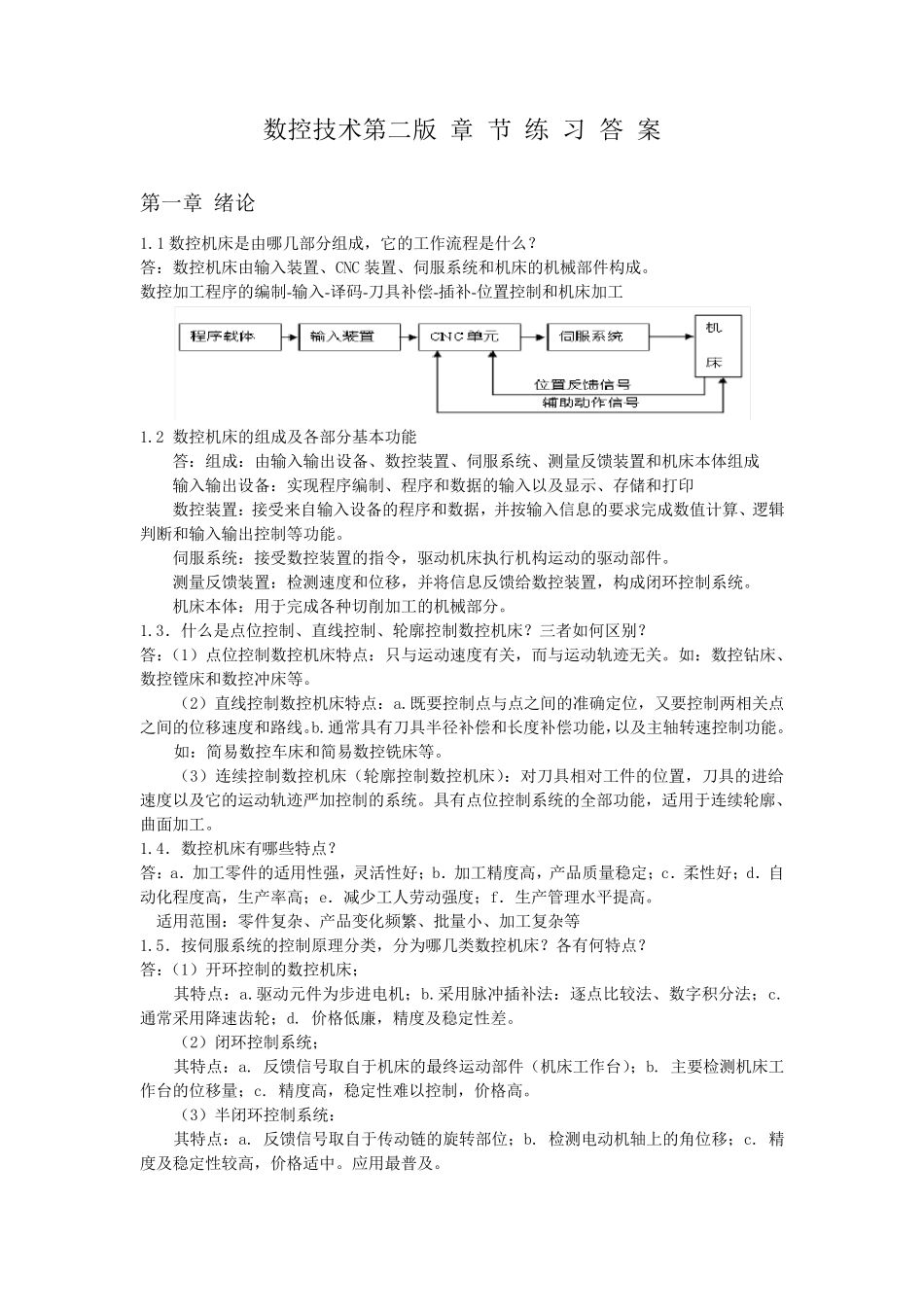

数控技术第二版 章 节 练 习 答 案 第一章 绪论 1.1 数控机床是由哪几部分组成，它的工作流程是什么？ 答：数控机床由输入装置、CNC 装置、伺服系统和机床的机械部件构成。 数控加工程序的编制-输入-译码-刀具补偿-插补-位置控制和机床加工 1.2 数控机床的组成及各部分基本功能 答：组成：由输入输出设备、数控装置、伺服系统、测量反馈装置和机床本体组成 输入输出设备：实现程序编制、程序和数据的输入以及显示、存储和打印 数控装置：接受来自输入设备的程序和数据，并按输入信息的要求完成数值计算、逻辑判断和输入输出控制等功能。 伺服系统：接受数控装置的指令，驱动机床执行机构运动的驱动部件。 测量反馈装置：检测速度和位移，并将信息反馈给数控装置，构成闭环控制系统。 机床本体：用于完成各种切削加工的机械部分。 1.3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？ 答：（1）点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。如：数控钻床、数控镗床和数控冲床等。 （2）直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相 关点之间的位移速度和路 线。b.通 常 具有刀具半 径 补偿和长 度补偿功能，以及主 轴 转 速控制功能。 如：简 易 数控车 床和简 易 数控铣 床等。 （3）连 续 控制数控机床（轮廓控制数控机床）：对 刀具相 对 工件的位置，刀具的进 给速度以及它的运动轨迹严 加控制的系统。具有点位控制系统的全 部功能，适 用于连 续 轮廓、曲 面 加工。 1.4．数控机床有哪些 特点？ 答：a．加工零 件的适 用性 强 ，灵 活 性 好 ； b．加工精 度高 ，产 品 质 量稳 定； c．柔 性 好 ； d．自动化 程度高 ，生 产 率 高 ； e．减 少 工人 劳 动强 度； f．生 产 管 理 水 平 提 高 。 适 用范 围 ：零 件复 杂 、产 品 变 化 频 繁 、批 量小 、加工复 杂 等 1.5．按伺服系统的控制原 理 分类 ，分为 哪几类 数控机床？各有何特点？ 答：（1）开 环控制的数控机床； 其 特点：a.驱动元 件为 步 进 电 机； b.采 用脉 冲插补法 ：逐 点比 较 法 、数字 积 分法 ； c.通 常 采 用降 速齿 轮； d. 价 格 低 廉 ，精 度及稳 定性 差 。 （2）闭环控制系统； 其 特点：a. 反馈信号 取 自于机床的最 终...
