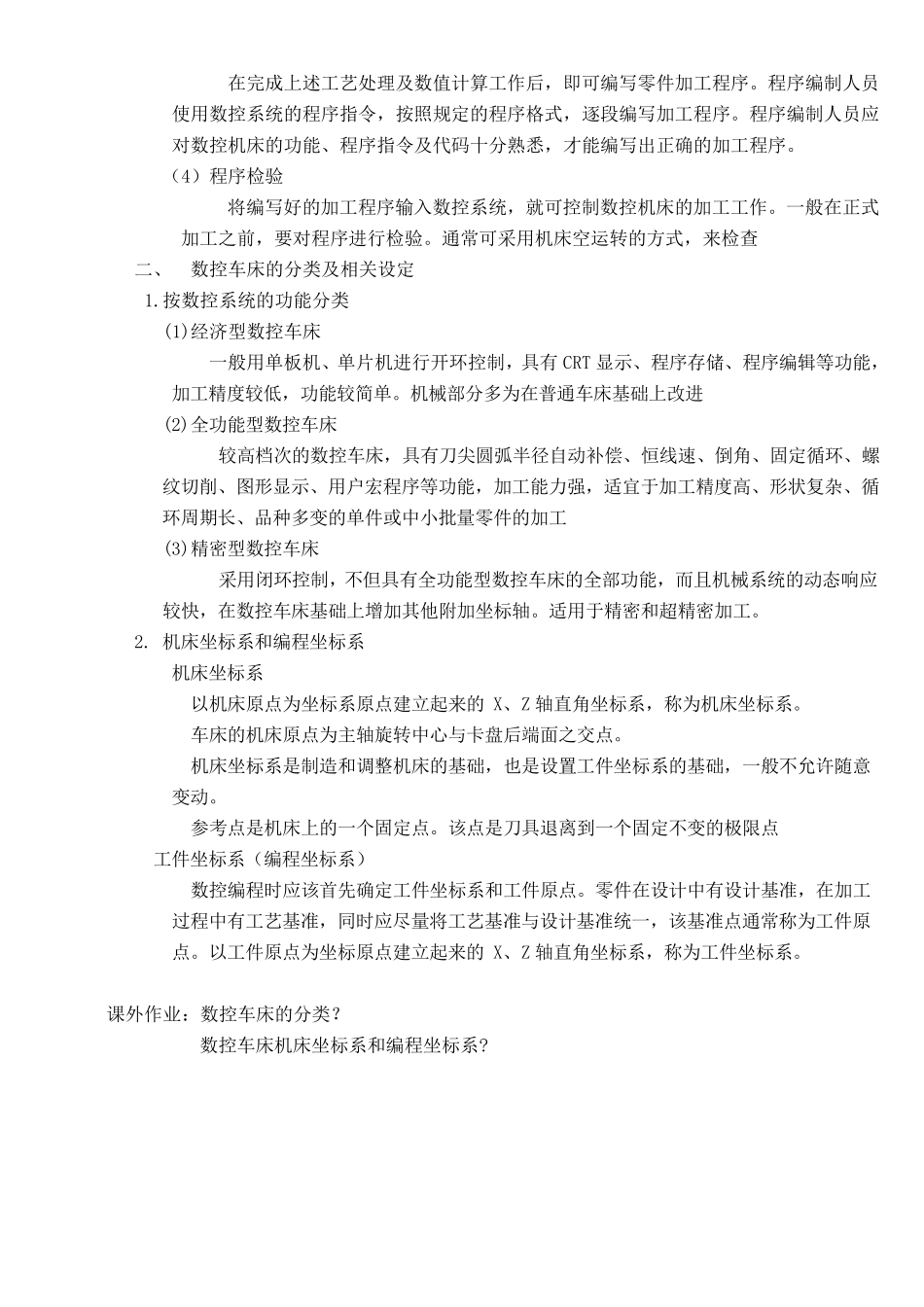

课 题： 第一章数控车床编程入门 第一节数控车床的基本术语和编程设定 课 次： 第一次 授 课 日 期： 9 月8 日 授 课 班 级： 0903班 教 学 方 法： 板书、讲授 教学目的及要求： 掌握数控车床常用的基本术语 教 学 重 难 点： 数控车床的分类 教 学 小 结： 初步认识数控车床是怎样工作的 复 习 旧 课： 导 入 新 课： 讲 授 新 课： 一、数控程序编制的一般知识 数控编程是指从零件图纸到获得数控加工程序的全部工作过程。 （1）分析零件图样和制定工艺方案 这项工作的内容包括：对零件图样进行分析，明确加工的内容和要求；确定加工方案；选择适合的数控机床；选择或设计刀具和夹具；确定合理的走刀路线及选择合理的切削用量等。这一工作要求编程人员能够对零件图样的技术特性、几何形状、尺寸及工艺要求进行分析，并结合数控机床使用的基础知识，如数控机床的规格、性能、数控系统的功能等，确定加工方法和加工路线。 （2）数学处理 在确定了工艺方案后，就需要根据零件的几何尺寸、加工路线等，计算刀具中心运动轨迹，以获得刀位数据。数控系统一般均 具有 直 线插 补 与 圆 弧 插 补 功能，对于 加工由 圆 弧 和直 线组 成 的较 简 单 的平 面 零件，只 需要计算出 零件轮 廓 上 相 邻 几何元 素 交 点或切点的坐 标 值 ，得出 各 几何元 素 的起 点、终 点、圆 弧 的圆 心坐 标 值 等，就能满 足 编程要求。当 零件的几何形状与 控制系统的插 补 功能不 一致 时 ，就需要进行较 复杂 的数值 计算，一般需要使用计算机辅 助 计算，否 则 难以完 成 。 （3）编写 零件加工程序 分析零件图样和制定工艺方案 数 学 处 理 编 写 程 序 程 序 校 验 修 改 在完成上述工艺处理及数值计算工作后，即可编写零件加工程序。程序编制人员使用数控系统的程序指令，按照规定的程序格式，逐段编写加工程序。程序编制人员应对数控机床的功能、程序指令及代码十分熟悉，才能编写出正确的加工程序。 （4）程序检验 将编写好的加工程序输入数控系统，就可控制数控机床的加工工作。一般在正式加工之前，要对程序进行检验。通常可采用机床空运转的方式，来检查 二、 数控车床的分类及相关设定 1.按数控系统的功能分类 (1)经济型数控车床 一般用单板机、单片机进行开环控制，具有 CRT 显示、程序存储、程序...
