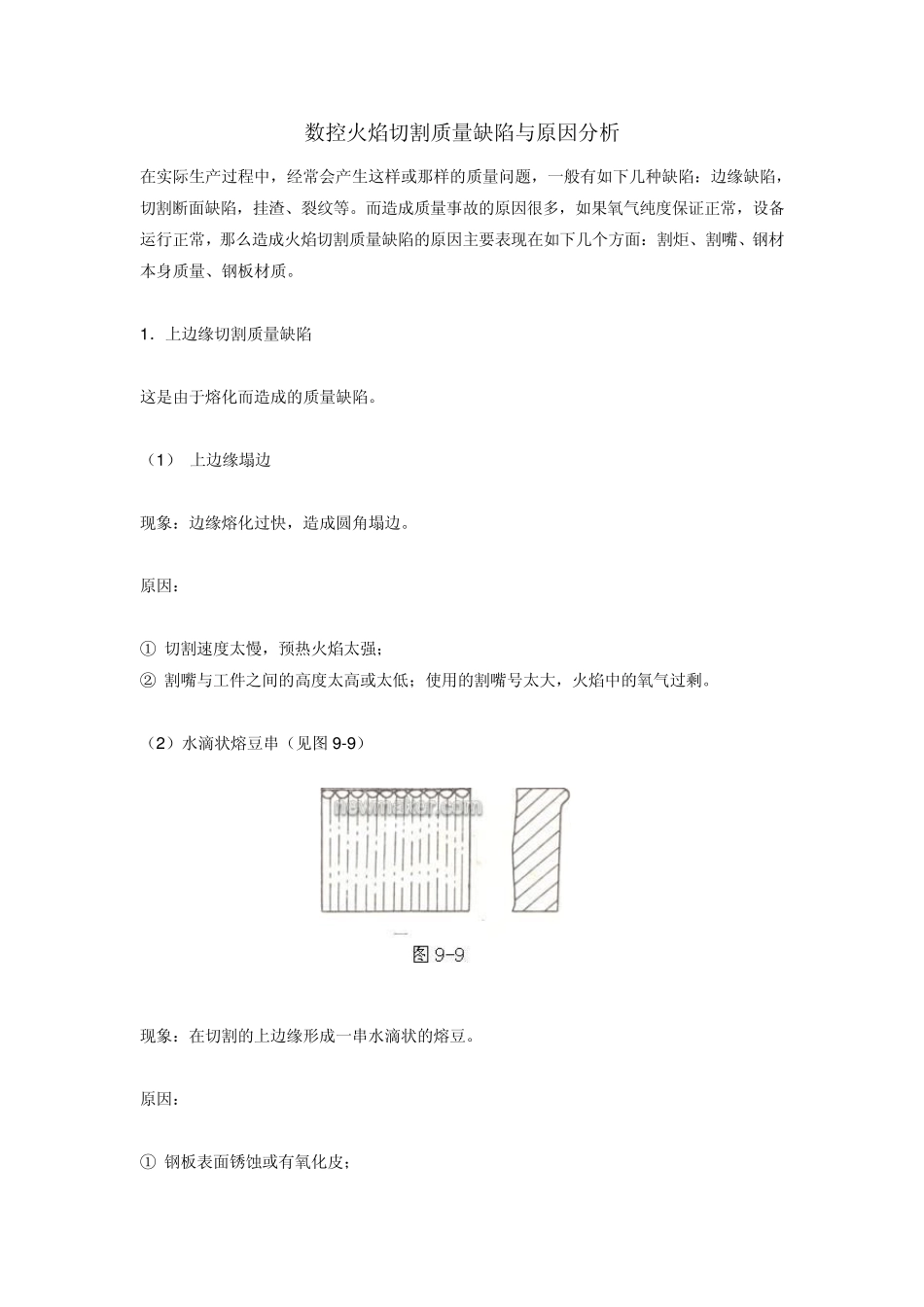

数控火焰切割质量缺陷与原因分析_第1页
1/8
数控火焰切割质量缺陷与原因分析_第2页
2/8

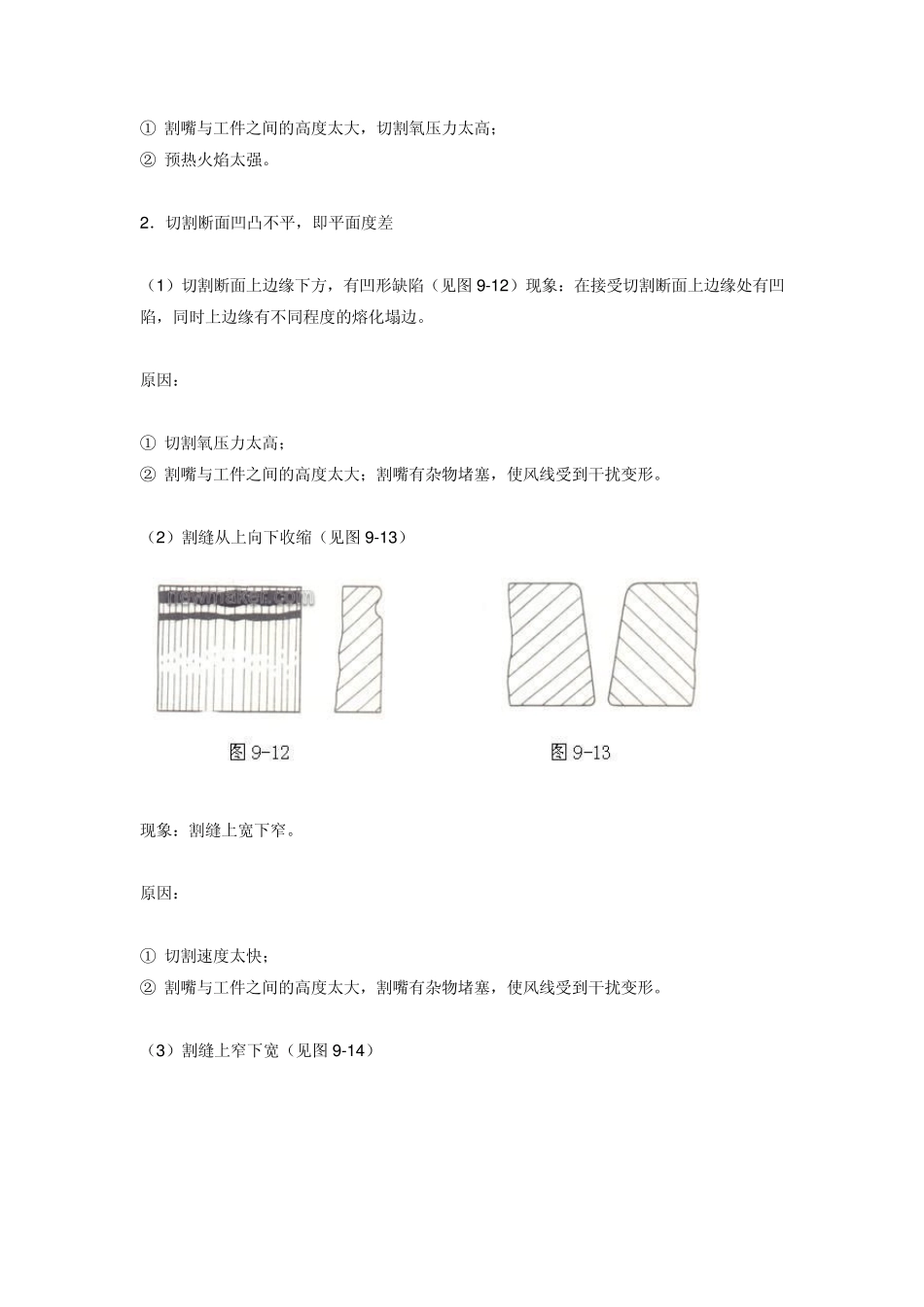

数控火焰切割质量缺陷与原因分析_第3页
3/8
数控火焰切割质量缺陷与原因分析 在实际生产过程中,经常会产生这样或那样的质量问题,一般有如下几种缺陷:边缘缺陷,切割断面缺陷,挂渣、裂纹等。而造成质量事故的原因很多,如果氧气纯度保证正常,设备运行正常,那么造成火焰切割质量缺陷的原因主要表现在如下几个方面:割炬、割嘴、钢材本身质量、钢板材质。 1 .上边缘切割质量缺陷 这是由于熔化而造成的质量缺陷。 (1 ) 上边缘塌边 现象:边缘熔化过快,造成圆角塌边。 原因: ① 切割速度太慢,预热火焰太强; ② 割嘴与工件之间的高度太高或太低;使用的割嘴号太大,火焰中的氧气过剩。 (2 )水滴状熔豆串(见图 9 -9 ) 现象:在切割的上边缘形成一串水滴状的熔豆。 原因: ① 钢板表面锈蚀或有氧化皮; ② 割嘴与钢板之间的高度太小,预热火焰太强; ③ 割嘴与钢板之间的高度太大。 (3 )上边缘塌边并呈现房檐状(见图9 -1 0 ) 现象:在切口上边缘,形成房檐状的凸出塌边。 原因: ① 预热火焰太强; ② 割嘴与钢板之间的高度太低; ③ 切割速度太慢;割嘴与工件之间的高度太大,使用的割嘴号偏大,预热火焰中氧气过剩。 (4 )切割断面的上边缘有挂渣(见图9 -1 1 ) 现象:切口上边缘凹陷并有挂渣。 原因: ① 割嘴与工件之间的高度太大,切割氧压力太高; ② 预热火焰太强。 2 .切割断面凹凸不平,即平面度差 (1 )切割断面上边缘下方,有凹形缺陷(见图 9 -1 2 )现象:在接受切割断面上边缘处有凹陷,同时上边缘有不同程度的熔化塌边。 原因: ① 切割氧压力太高; ② 割嘴与工件之间的高度太大;割嘴有杂物堵塞,使风线受到干扰变形。 (2 )割缝从上向下收缩(见图 9 -1 3 ) 现象:割缝上宽下窄。 原因: ① 切割速度太快; ② 割嘴与工件之间的高度太大,割嘴有杂物堵塞,使风线受到干扰变形。 (3 )割缝上窄下宽(见图 9 -1 4 ) 现象:割缝上窄下宽,成喇叭状。 原因: ① 切割速度太快,切割氧压力太高; ② 割嘴号偏大,使切割氧流量太大; ③ 割嘴与工件之间的高度太大; (4 )切割断面凹陷(见图 9 -1 5 ) 现象:在整个切割断面上,尤其中间部位有凹陷。 原因: ① 切割速度太快; ② 使用的割嘴太小,切割压力太低,割嘴堵塞或损坏; ③ 切割氧压力过高,风线受阻变坏。 (5 )切割断面呈现出大的波纹形状(见图 9 -1 6 ) 现象:切割断面...
