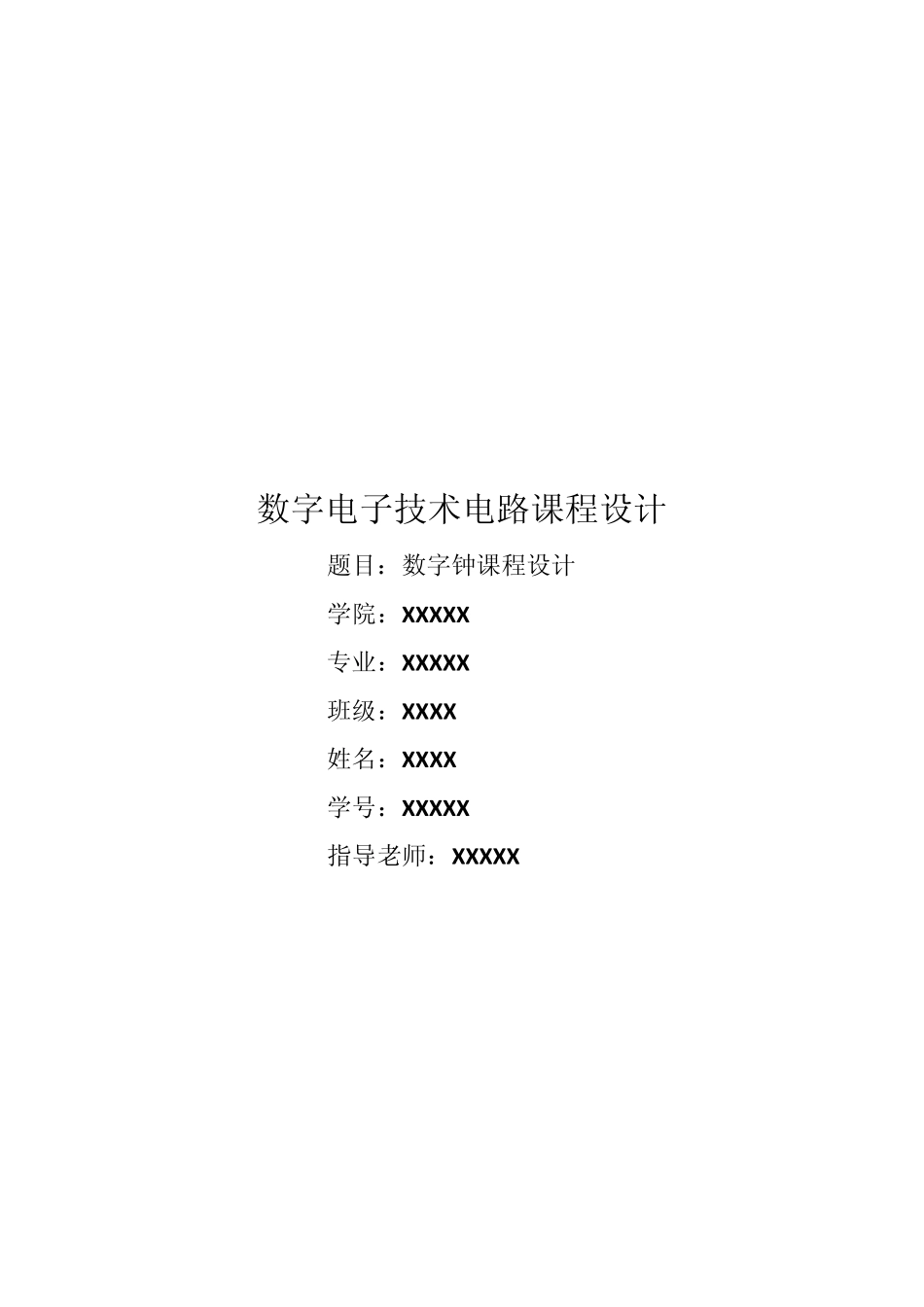

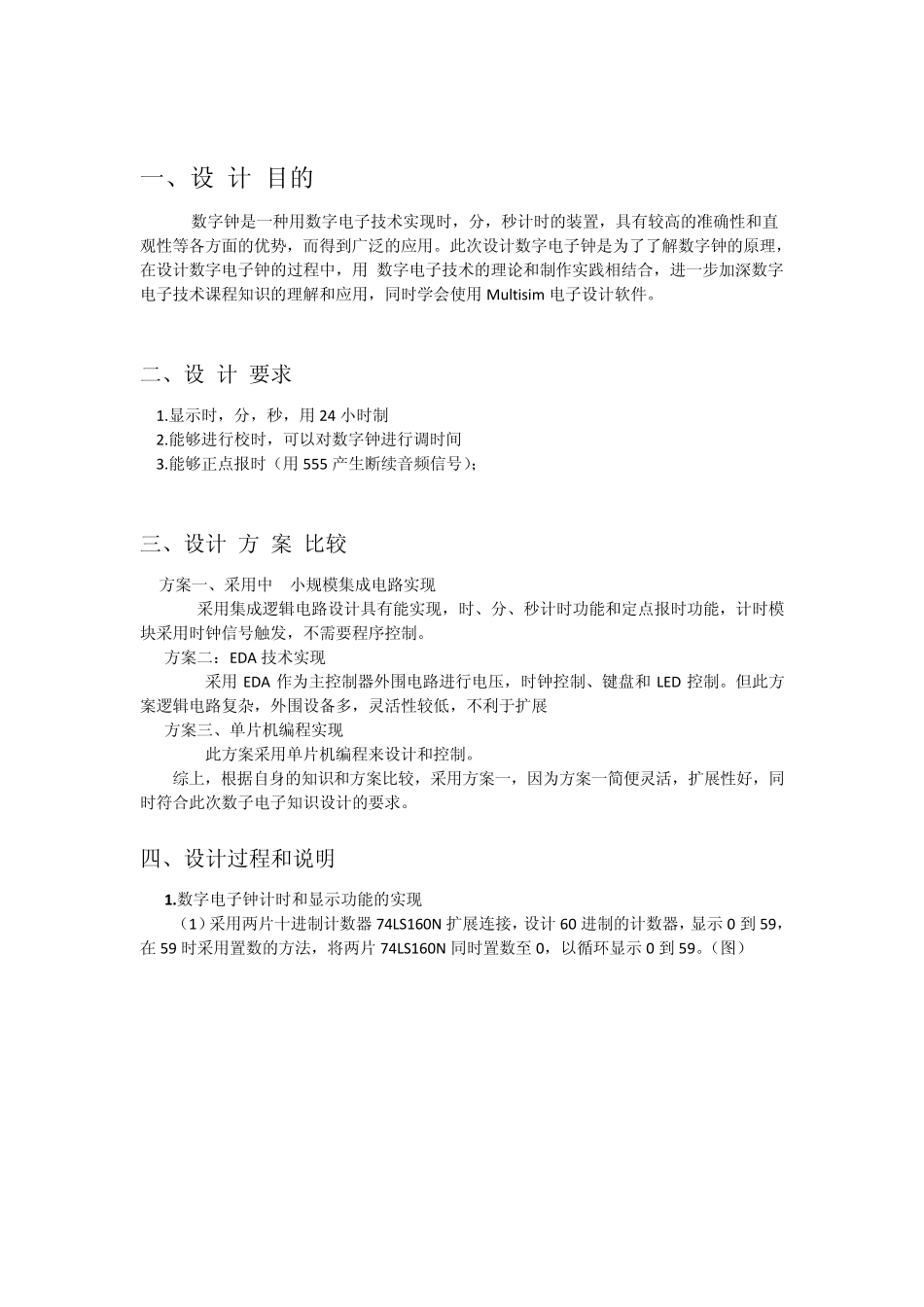

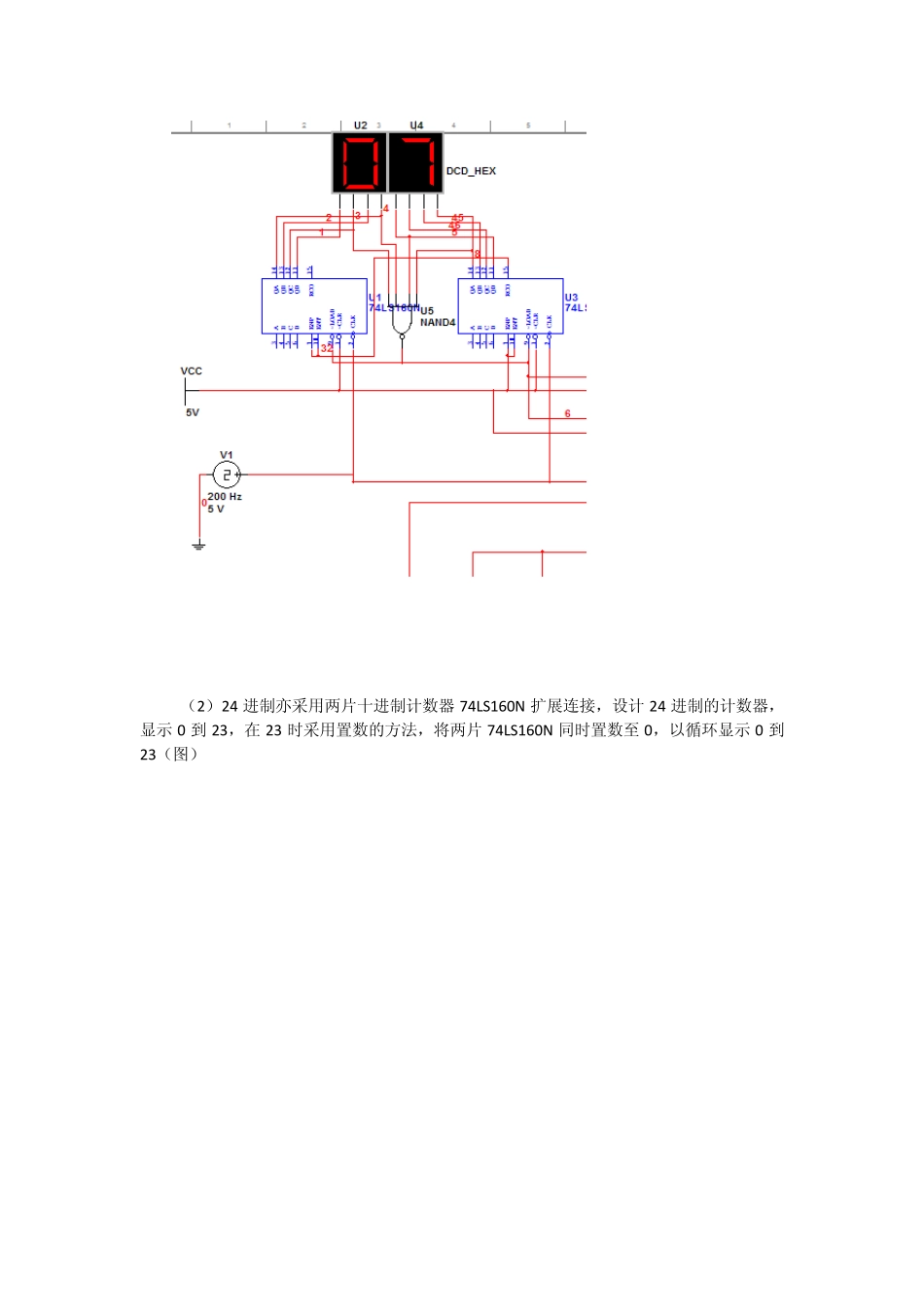

数字电子技术电路课程设计 题目：数字钟课程设计 学院：X X X X X 专业：X X X X X 班级：X X X X 姓名：X X X X 学号：X X X X X 指导老师：X X X X X 一、设 计 目的 数字钟是一种用数字电子技术实现时，分，秒计时的装置，具有较高的准确性和直观性等各方面的优势，而得到广泛的应用。此次设计数字电子钟是为了了解数字钟的原理，在设计数字电子钟的过程中，用 数字电子技术的理论和制作实践相结合，进一步加深数字电子技术课程知识的理解和应用，同时学会使用 Mu ltisim 电子设计软件。 二、设 计 要求 1.显示时，分，秒，用 24 小时制 2.能够进行校时，可以对数字钟进行调时间 3.能够正点报时（用 555 产生断续音频信号）； 三、设计 方 案 比较 方案一、采用中 小规模集成电路实现 采用集成逻辑电路设计具有能实现，时、分、秒计时功能和定点报时功能，计时模块采用时钟信号触发，不需要程序控制。 方案二：EDA 技术实现 采用 EDA 作为主控制器外围电路进行电压，时钟控制、键盘和 LED 控制。但此方案逻辑电路复杂，外围设备多，灵活性较低，不利于扩展 方案三、单片机编程实现 此方案采用单片机编程来设计和控制。 综上，根据自身的知识和方案比较，采用方案一，因为方案一简便灵活，扩展性好，同时符合此次数子电子知识设计的要求。 四、设计过程和说明 1 .数字电子钟计时和显示功能的实现 （1）采用两片十进制计数器 74LS160N 扩展连接，设计 60 进制的计数器，显示 0 到 59，在 59 时采用置数的方法，将两片 74LS160N 同时置数至 0，以循环显示 0 到 59。（图） （2）24 进制亦采用两片十进制计数器 74LS160N 扩展连接，设计 24 进制的计数器，显示 0 到 23，在 23 时采用置数的方法，将两片 74LS160N 同时置数至 0，以循环显示 0 到23（图） （3）利用秒钟的置数信号（为低电平），取反后作为分钟各位的使能端（EP 和ET）的控制信号，以实现分秒之间的进位功能。同理可以实现分时之间的进位功能 （4）显示功能 采用Mu ltisim 里面的DCD_HEX 显示管进行时分秒的显示。将 DCD_HEX显示管的四个针脚对应接到 74LS160N 的四个输出端 2 .校对功能的实现 在设计电路图中的J1 和J2 开关。 （1）J1 实现时钟的小时的调节，当鼠标按下开关，时钟的小时位的两片 74LS160N 成为独立的24 进制的计数器，而不会受到秒钟和分...
