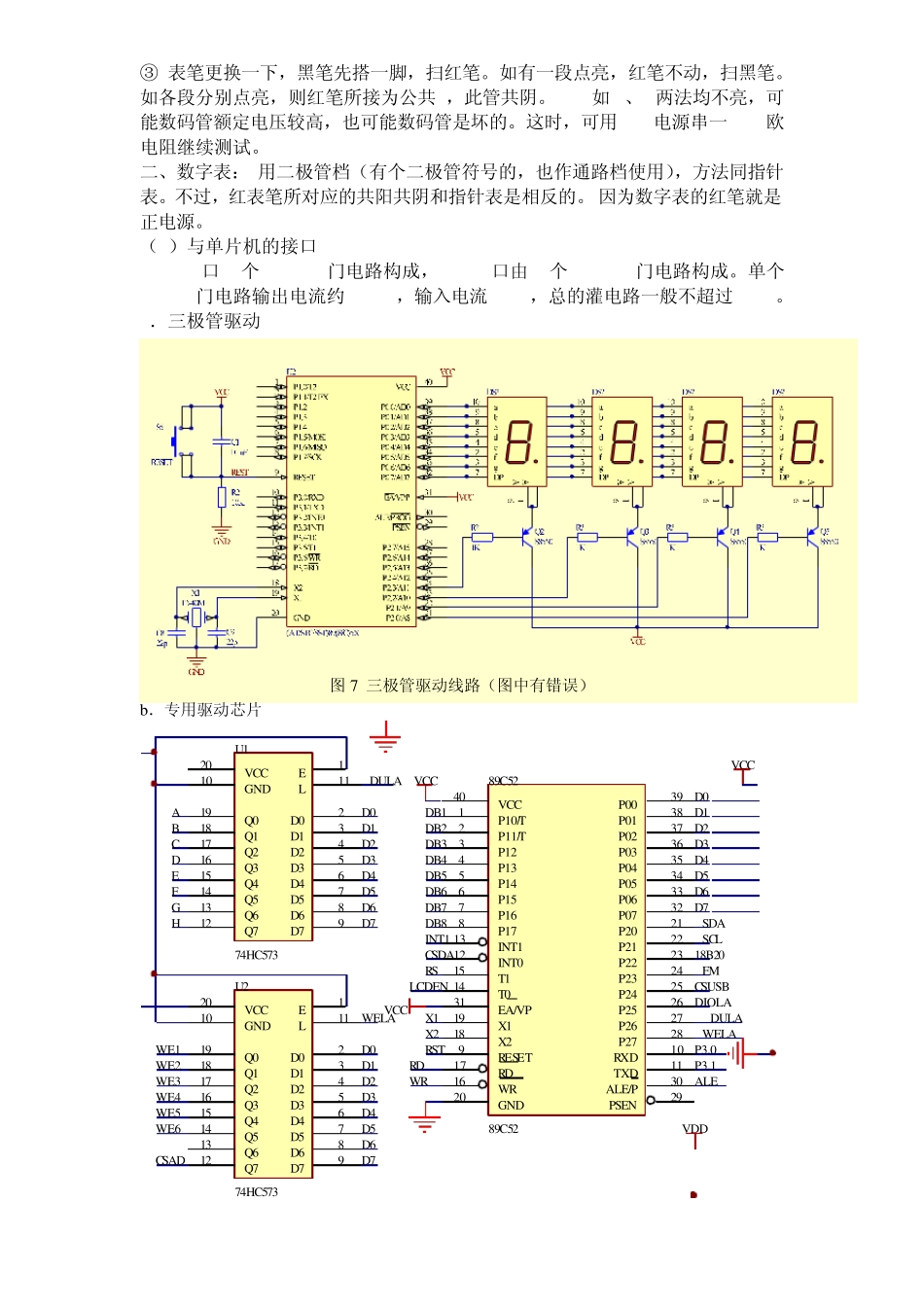

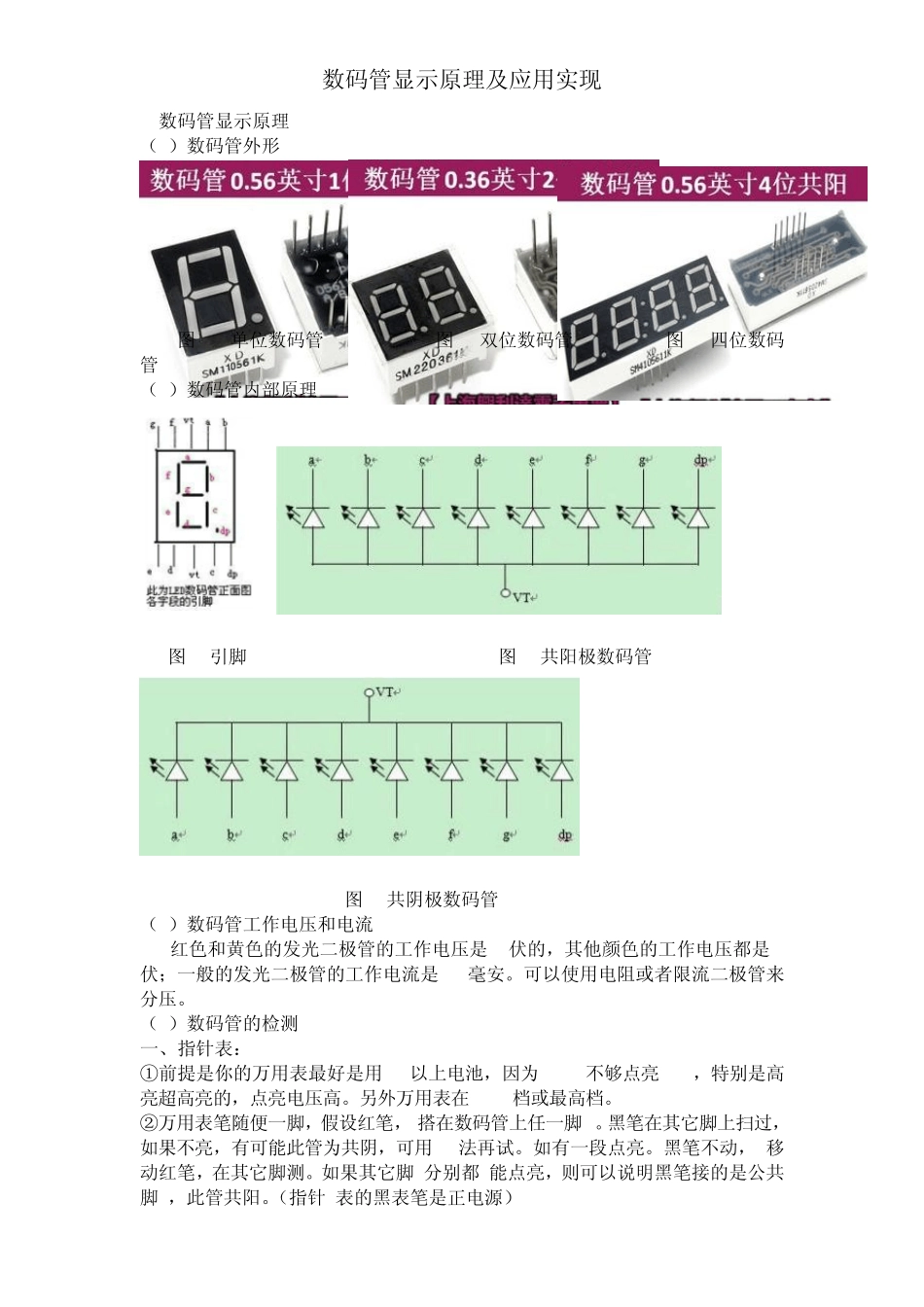

数码管显示原理及应用实现 1.数码管显示原理 (1)数码管外形 图1 单位数码管 图2 双位数码管 图3 四位数码管 (2)数码管内部原理 图4 引脚 图5 共阳极数码管 图6 共阴极数码管 (3)数码管工作电压和电流 红色和黄色的发光二极管的工作电压是2伏的,其他颜色的工作电压都是3伏;一般的发光二极管的工作电流是20毫安。可以使用电阻或者限流二极管来分压。 (4)数码管的检测 一、指针表: ①前提是你的万用表最好是用3V以上电池,因为 1.5V不够点亮 LED,特别是高亮超高亮的,点亮电压高。另外万用表在 RX1档或最高档。 ②万用表笔随便一脚,假设红笔, 搭在数码管上任一脚 。黑笔在其它脚上扫过,如果不亮,有可能此管为共阴,可用3法再试。如有一段点亮。黑笔不动, 移动红笔,在其它脚测。如果其它脚 分别都 能点亮,则可以说明黑笔接的是公共脚 ,此管共阳。(指针 表的黑表笔是正电源) ③.表笔更换一下,黑笔先搭一脚,扫红笔。如有一段点亮,红笔不动,扫黑笔。如各段分别点亮,则红笔所接为公共 ,此管共阴。 4.如 2、3两法均不亮,可能数码管额定电压较高,也可能数码管是坏的。这时,可用 5V电源串一 500欧电阻继续测试。 二、数字表: 用二极管档(有个二极管符号的,也作通路档使用),方法同指针表。不过,红表笔所对应的共阳共阴和指针表是相反的。 因为数字表的红笔就是正电源。 (5)与单片机的接口 P0口 8个 LS TTL门电路构成,P1-P3口由 4个 LS TTL门电路构成。单个LS TTL门电路输出电流约 1.2mA,输入电流 20mA,总的灌电路一般不超过 50mA。 a.三极管驱动 图 7 三极管驱动线路(图中有错误) b.专用驱动芯片 E1L11D02D13D24D35D46D57D68D79VCC20GND10Q019Q118Q217Q316Q415Q514Q613Q712U174HC573E1L11D02D13D24D35D46D57D68D79VCC20GND10Q019Q118Q217Q316Q415Q514Q613Q712U274HC573D0D1D2D3D4D5D6D7D0D1D2D3D4D5D6D7DULAWELAABCDEFGHWE1WE2WE3WE4WE5WE6CSADVCC40P10/T1P11/T2P123P134P145P156P167P178INT113INT012T115T014EA/VP31X119X218RESET9RD17WR16GND20PSEN29ALE/P30TXD11RXD10P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P272889C5289C52VCCDB1DB2DB3DB4DB5DB6DB7DB8INT1CSDARSLCDENRSTRDWRX1X2D0D1D2D3D4D5D6D7SDASCL18B20FMCSUSBDIOLADULAWELAP3.0P3.1ALEVCCVDDVCC 注:位选线,段选线。 2.数码管静态显示 (1)数...
