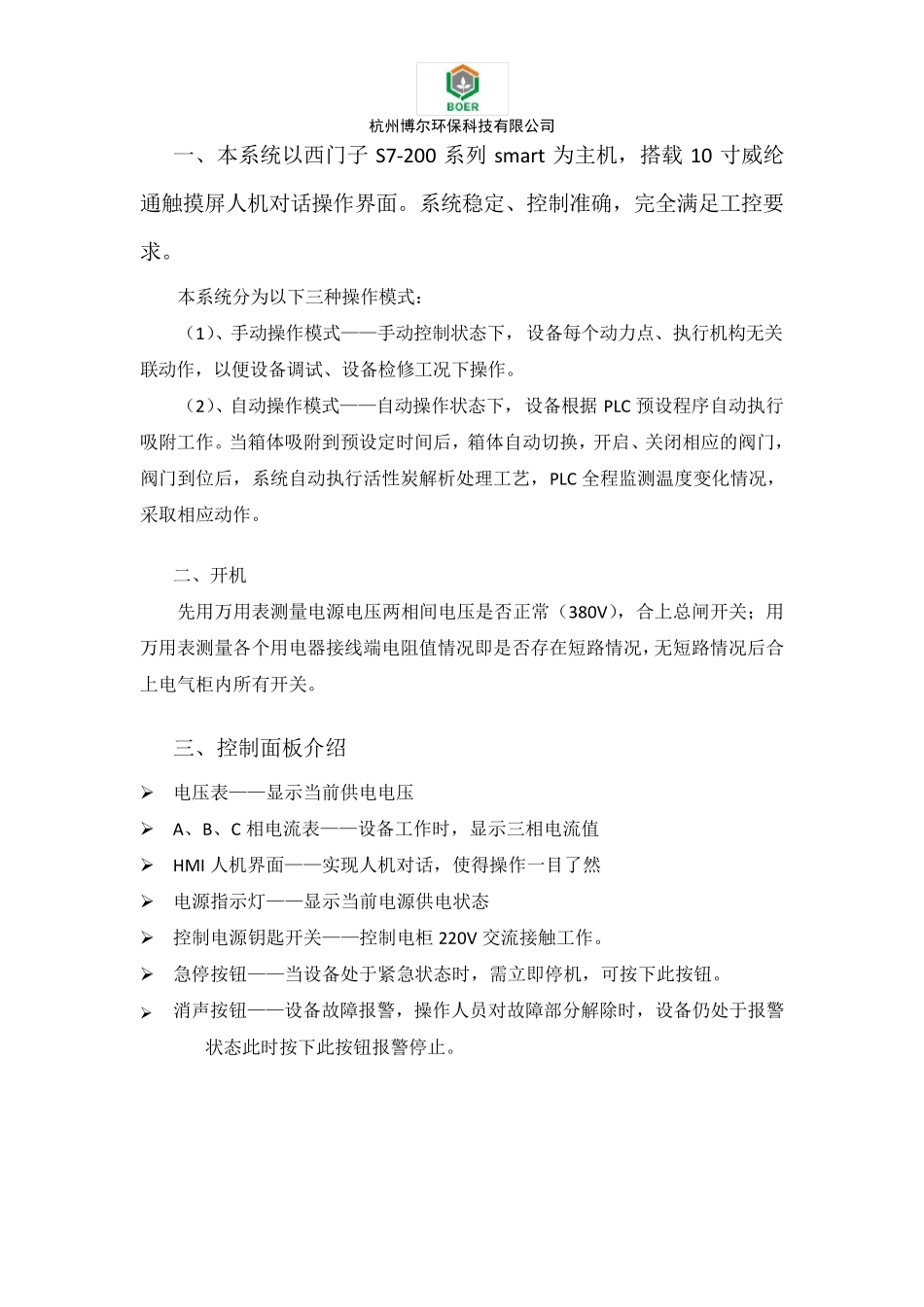

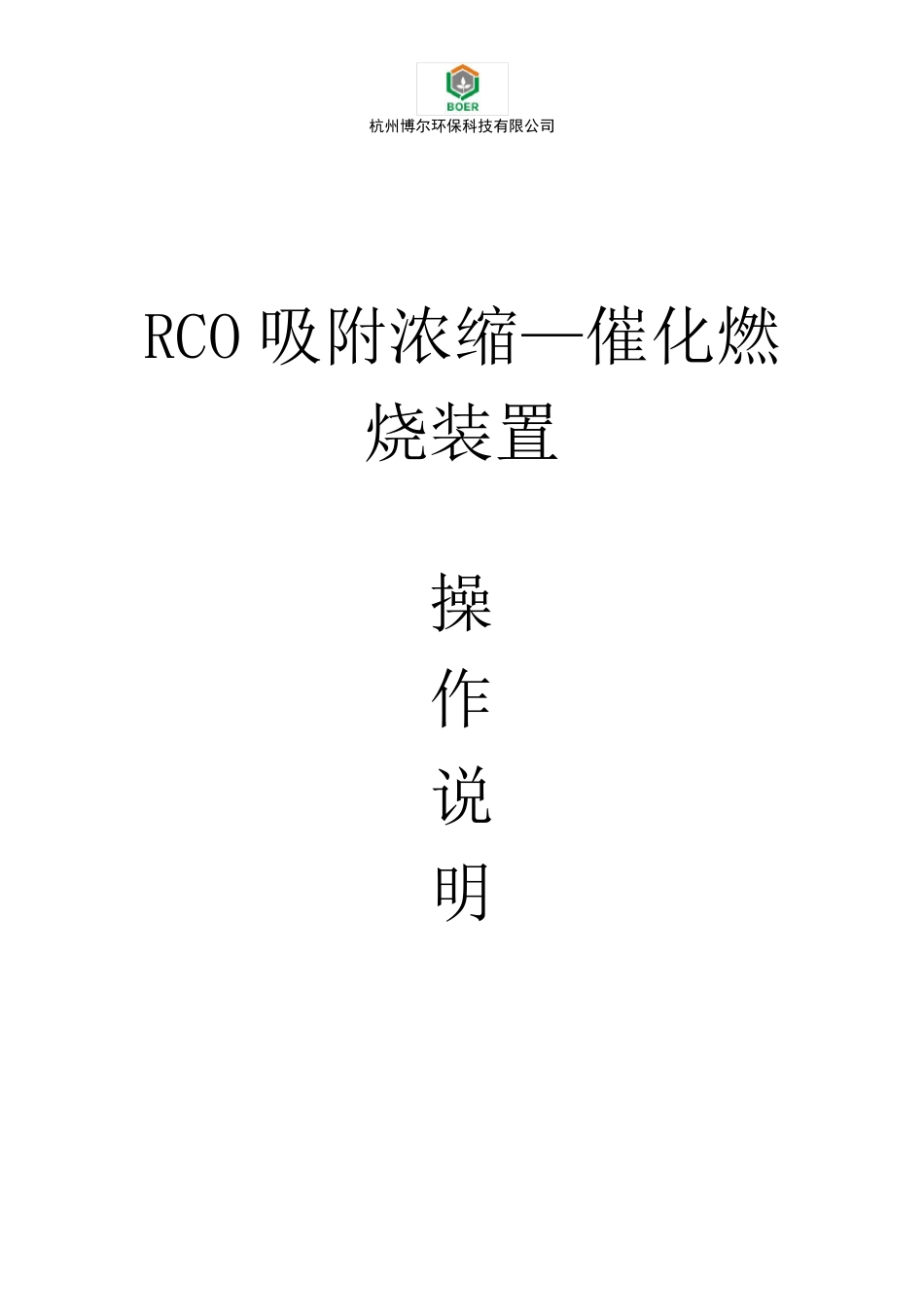

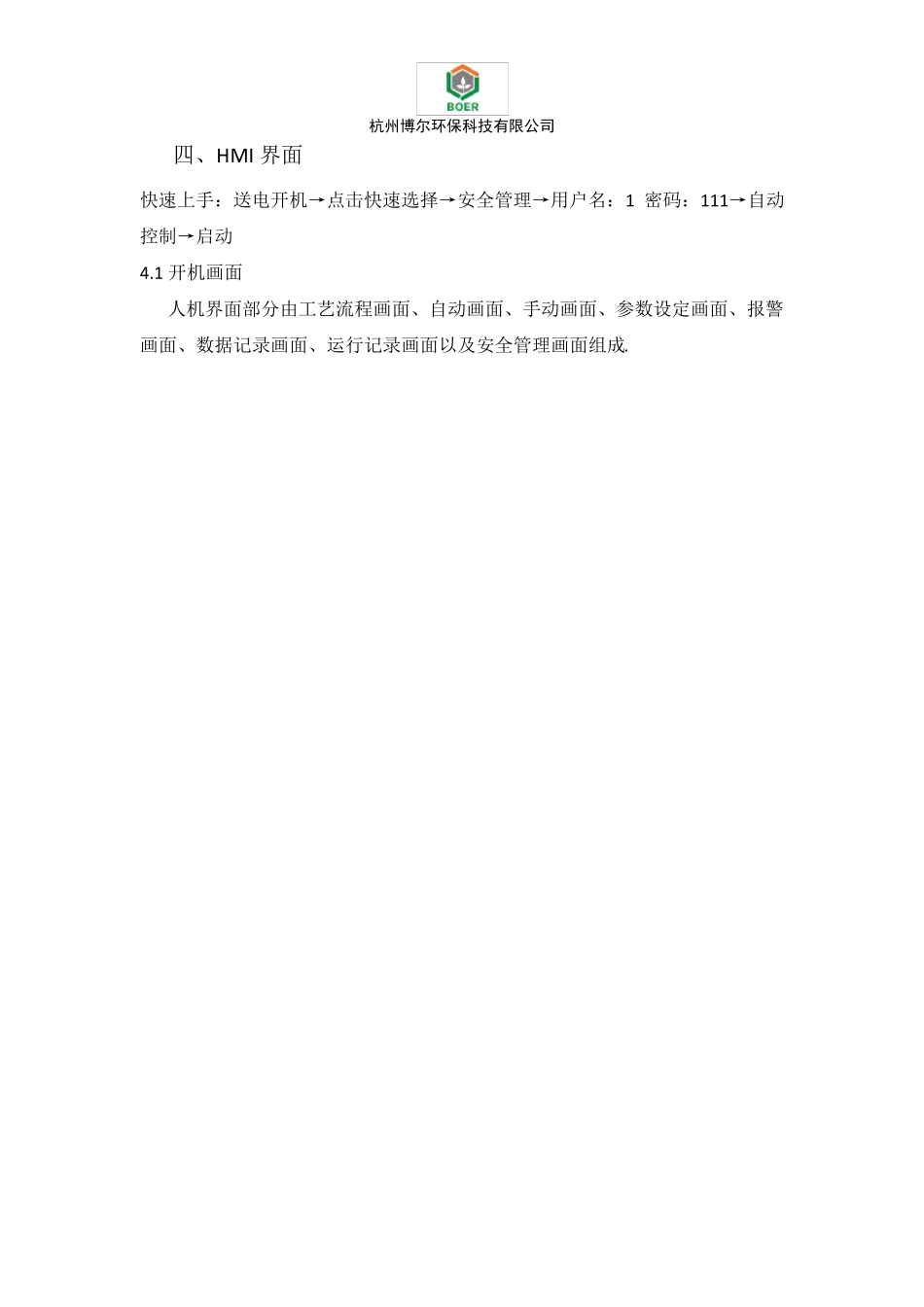

杭州博尔环保科技有限公司 RCO 吸附浓缩—催化燃烧装置 操 作 说 明 杭州博尔环保科技有限公司 一、本系统以西门子S7-200 系列smart 为主机，搭载10 寸威纶通触摸屏人机对话操作界面。系统稳定、控制准确，完全满足工控要求。 本系统分为以下三种操作模式： （1）、手动操作模式——手动控制状态下，设备每个动力点、执行机构无关联动作，以便设备调试、设备检修工况下操作。 （2）、自动操作模式——自动操作状态下，设备根据 PLC 预设程序自动执行吸附工作。当箱体吸附到预设定时间后，箱体自动切换，开启、关闭相应的阀门，阀门到位后，系统自动执行活性炭解析处理工艺，PLC 全程监测温度变化情况，采取相应动作。 二、开机 先用万用表测量电源电压两相间电压是否正常（380V），合上总闸开关；用万用表测量各个用电器接线端电阻值情况即是否存在短路情况，无短路情况后合上电气柜内所有开关。 三、控制面板介绍 ➢ 电压表——显示当前供电电压 ➢ A、B、C 相电流表——设备工作时，显示三相电流值 ➢ HMI 人机界面——实现人机对话，使得操作一目了然 ➢ 电源指示灯——显示当前电源供电状态 ➢ 控制电源钥匙开关——控制电柜 220V 交流接触工作。 ➢ 急停按钮——当设备处于紧急状态时，需立即停机，可按下此按钮。 ➢ 消声按钮——设备故障报警，操作人员对故障部分解除时，设备仍处于报警状态此时按下此按钮报警停止。 杭州博尔环保科技有限公司 四、HM I 界面 快速上手：送电开机→点击快速选择→安全管理→用户名：1 密码：111→自动控制→启动 4.1 开机画面 人机界面部分由工艺流程画面、自动画面、手动画面、参数设定画面、报警画面、数据记录画面、运行记录画面以及安全管理画面组成. 杭州博尔环保科技有限公司 4.2 工艺流程画面 在工艺流程中心界面中，当系统运行时可根据此流程中心直观的查看当前的工作模式. 箱体吸附切换时间,已吸附时间;脱附时间以及冷却降温时间;系统模式,运行状态. 注:故障复位按钮,用于对设备故障的复位使用,若故障未修复,报警会再次响起. （当系统工作时，阀门、风机及单元连接管道将以动画或亮灯提示）。 杭州博尔环保科技有限公司 4.3 自动控制画面(用户使用1 级操作权限) 当系统模式为 自动 时. 需要启动设备时,按下启动按钮,运行指示灯绿色. 需要关闭设备时,按下停止按钮,运行指示灯灰色. 当设备在脱附中时,按下停止按钮,运行指示灯灰色,...
