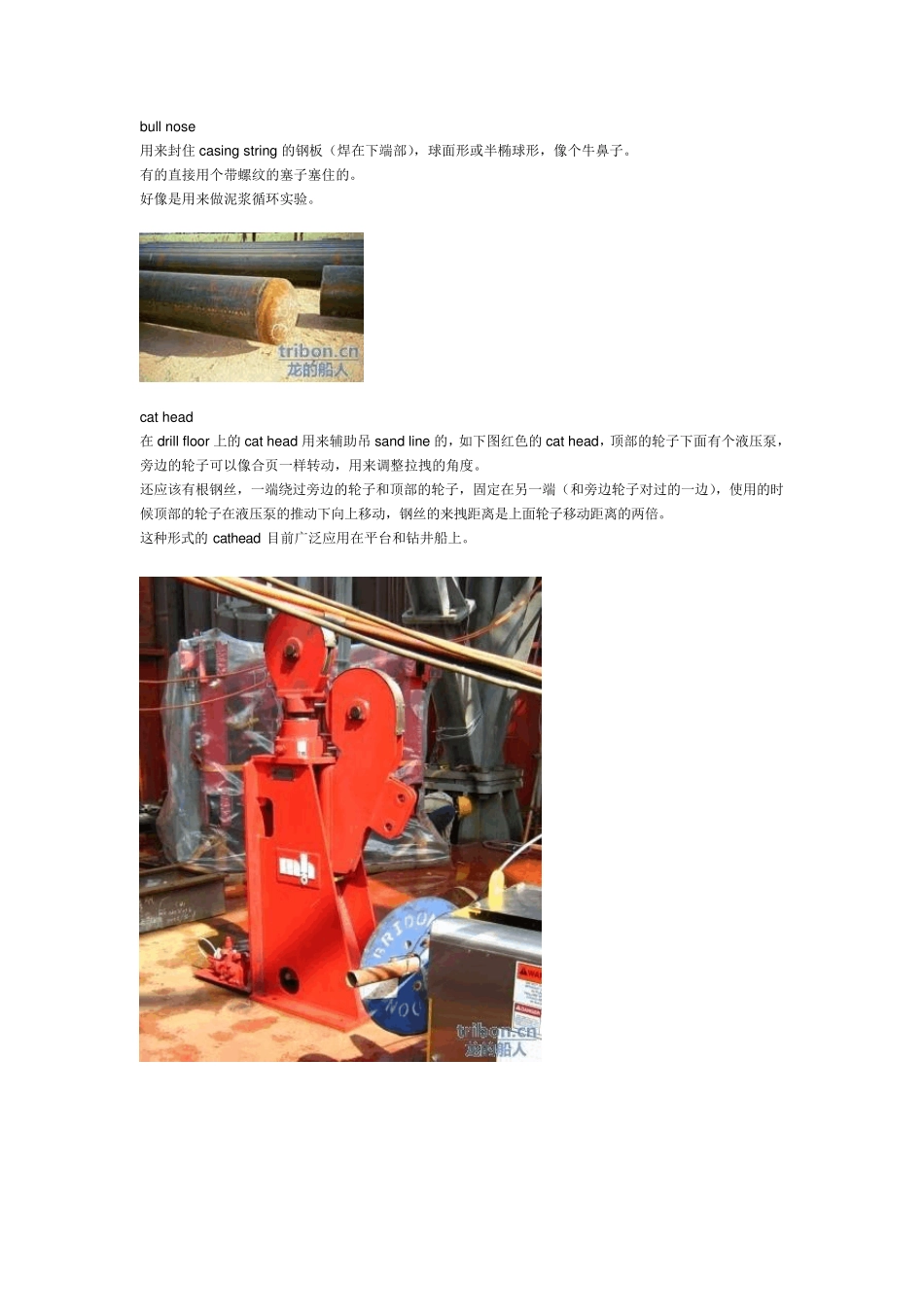

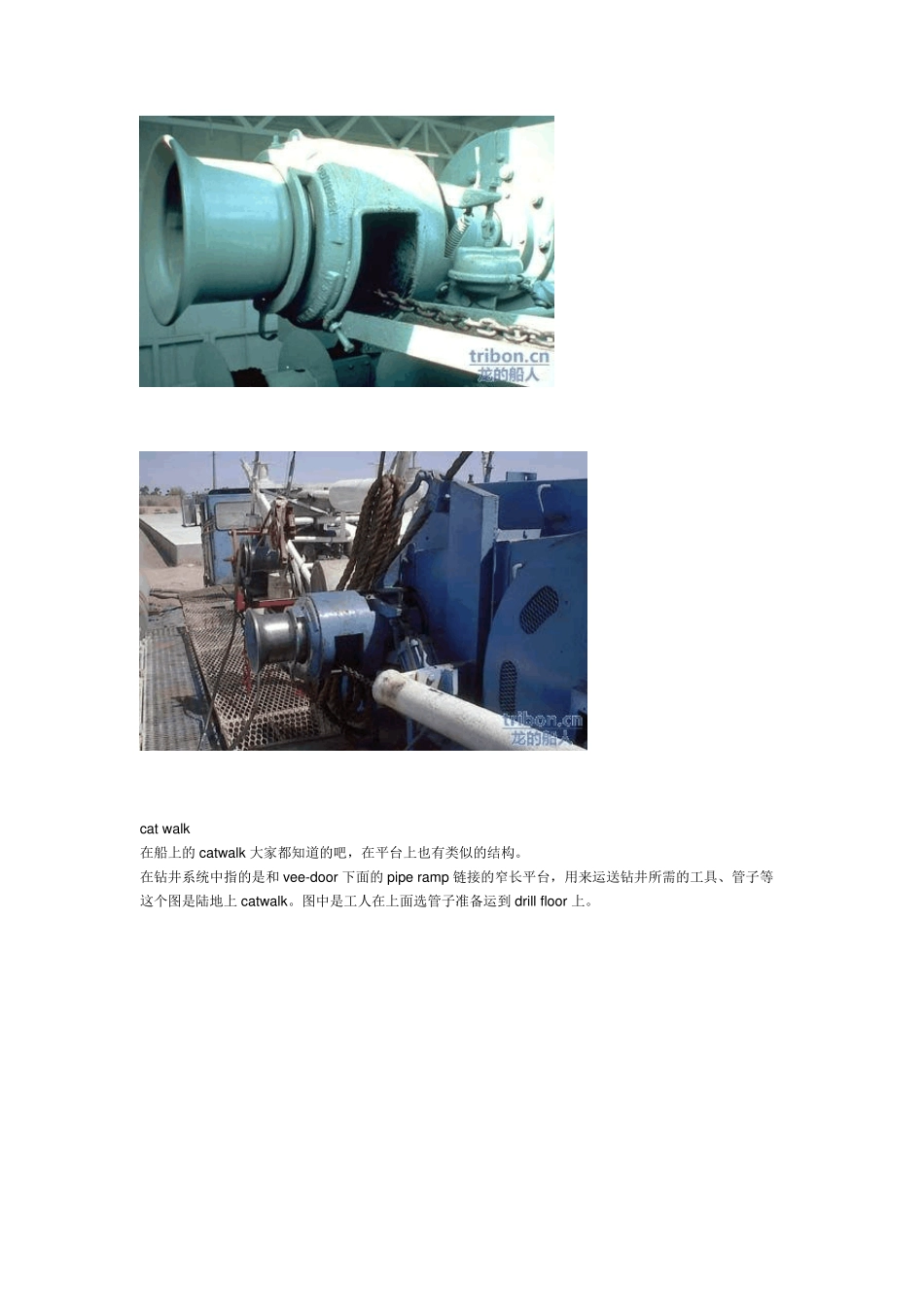

bu ll nose 用来封住casing string 的钢板(焊在下端部),球面形或半椭球形,像个牛鼻子。 有的直接用个带螺纹的塞子塞住的。 好像是用来做泥浆循环实验。 cat head 在drill floor 上的cat head 用来辅助吊 sand line 的,如下图红色的cat head,顶部的轮子下面有个液压泵,旁边的轮子可以像合页一样转动,用来调整拉拽的角度。 还应该有根钢丝,一端绕过旁边的轮子和顶部的轮子,固定在另一端(和旁边轮子对过的一边),使用的时候顶部的轮子在液压泵的推动下向上移动,钢丝的来拽距离是上面轮子移动距离的两倍。 这种形式的cathead 目前广泛应用在平台和钻井船上。 cat w alk 在船上的catw alk 大家都知道的吧,在平台上也有类似的结构。 在钻井系统中指的是和vee-door 下面的pipe ramp 链接的窄长平台,用来运送钻井所需的工具、管子等 这个图是陆地上catw alk。图中是工人在上面选管子准备运到 drill floor 上。 finger board 在derrick 上用来扶持接好的drill pipe 和coller 的。 因形状像人的手指而得名。 这是陆地上的derrick。 在平台和钻井船上,finger board 是在derrick 的里面的。见下图这些大手指上还有些小手指,管子运过来的时候会自动打开,(图中正在打开,管子放好后会关闭)有了这套系统,就不需要 monkey board 了。这套系统既节省的大量时间,又不需要很多劳动力,据说可以提高 25%的效率,而造价只占整个 rig 的1%。 fox holefox hole 的作用类似mouse hole,都是放管子准备接起来的,区别在于他有slips(卡瓦),还有在结构方面,是下沉的,而且需要beam 支撑,安装了slips 后基本和drill floor 平齐了。 一般是两个并排的,有的也有三个。 为什么要有slips? 有个这个可以实现自动化,它固定了管子的位置,roughneck(铁钻工)可以准确的找到管子的位置,进行接管子。 一系列运管子,接管子,再运到 fingerboard 上都是电脑自动控制的。设定好程序后操作人员就可以去喝咖啡了 。 monkey board (猴台、二层台) monkey board 和 finger board 是在一起的,是个窄小的平台,工人可以在上面辅助取放管子的操作(tripping pipe)。 其高度离 drill floor 一般为 35 或 40 英尺(1ft=304.8mm),不同的井架上可能有所不同,但基本都是大约在 derrick 的中部, 这副图中可以看到人后面波浪线样的结构,是 finger board 上...
