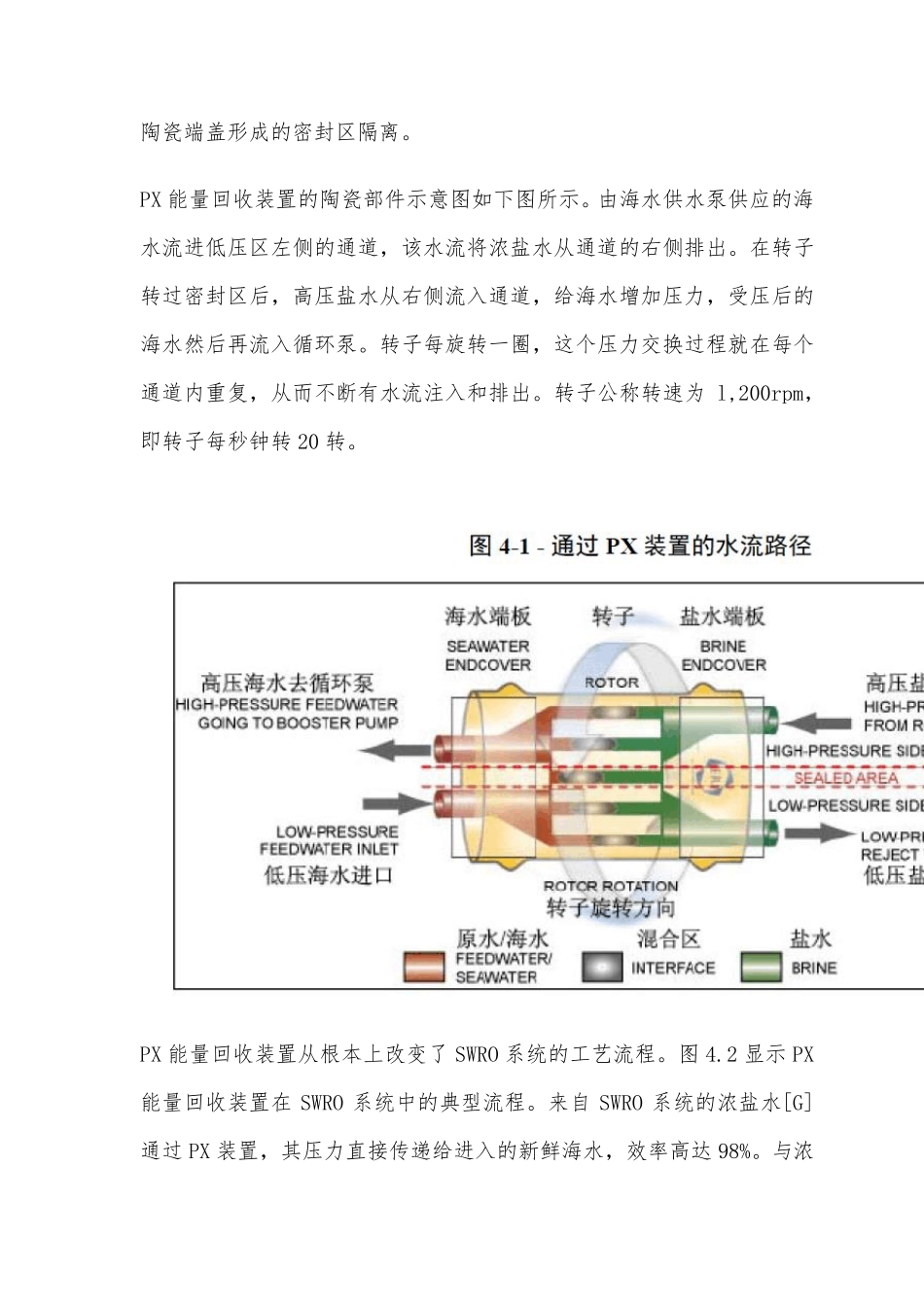

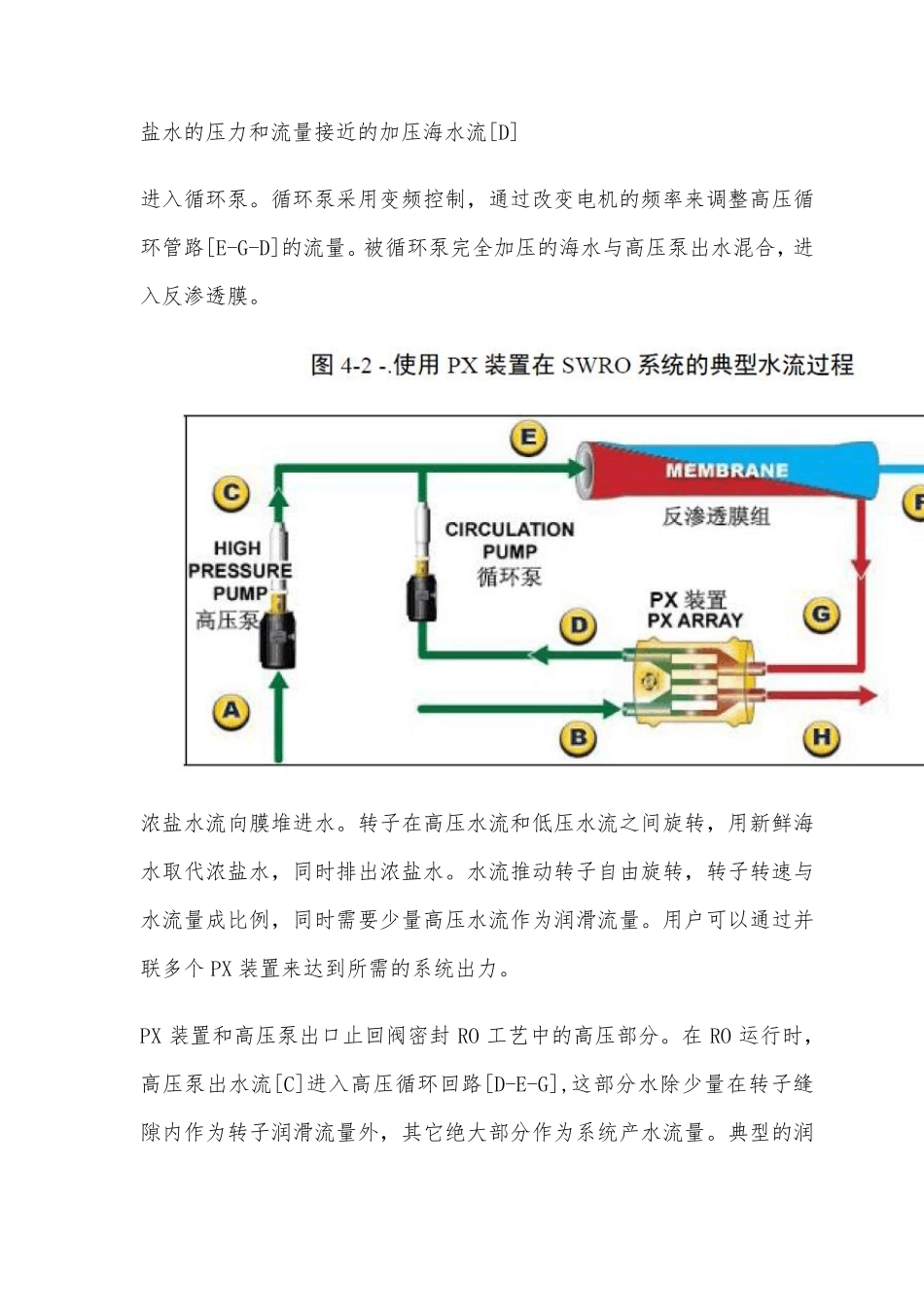

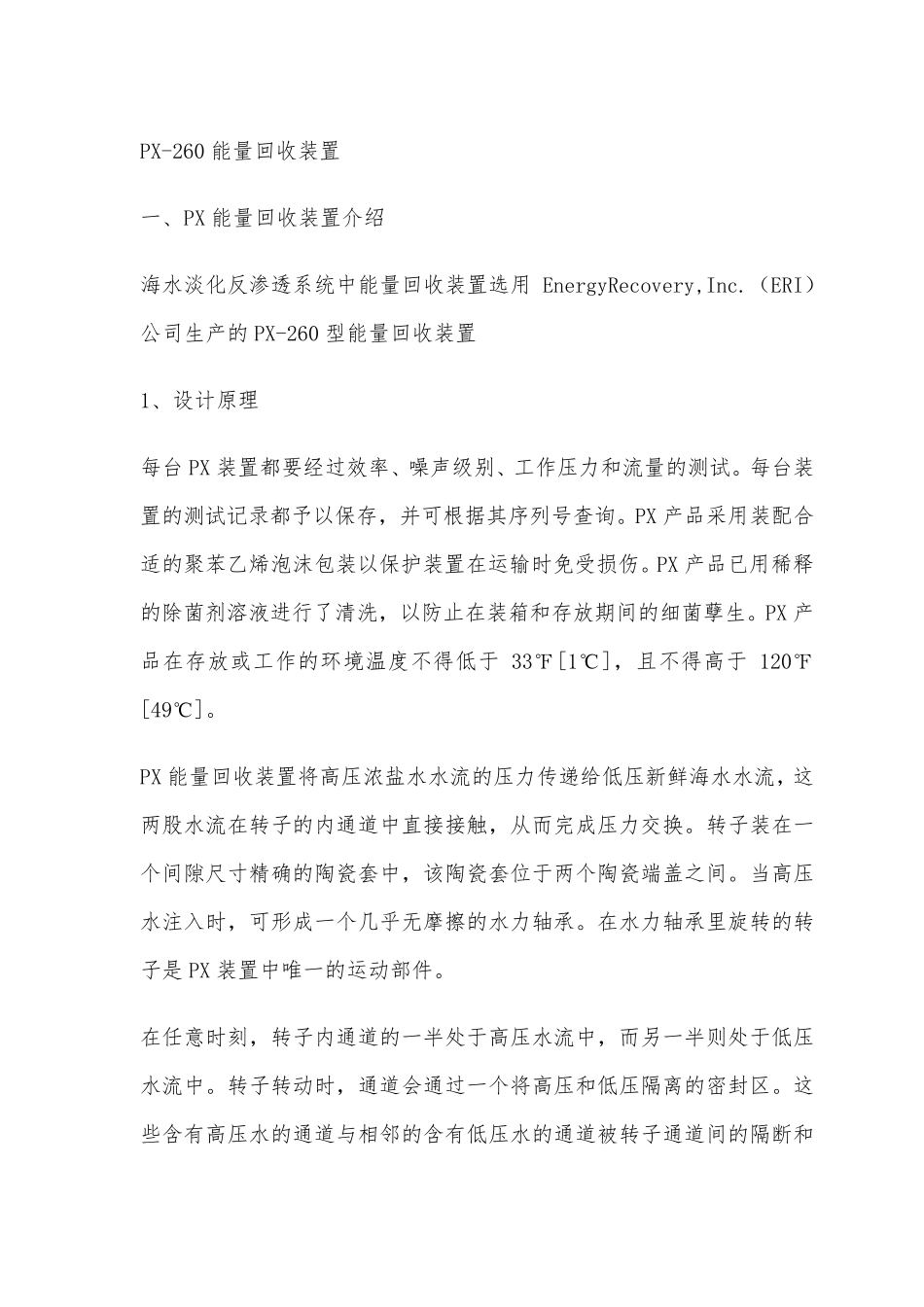

PX-260 能量回收装置 一、PX 能量回收装置介绍 海水淡化反渗透系统中能量回收装置选用EnergyRecovery,Inc.（ERI）公司生产的PX-260 型能量回收装置 1、设计原理 每台PX 装置都要经过效率、噪声级别、工作压力和流量的测试。每台装置的测试记录都予以保存，并可根据其序列号查询。PX 产品采用装配合适的聚苯乙烯泡沫包装以保护装置在运输时免受损伤。PX 产品已用稀释的除菌剂溶液进行了清洗，以防止在装箱和存放期间的细菌孽生。PX 产品在存放或工作的环境温度不得低于33℉[1℃]，且不得高于120℉[49℃]。 PX 能量回收装置将高压浓盐水水流的压力传递给低压新鲜海水水流，这两股水流在转子的内通道中直接接触，从而完成压力交换。转子装在一个间隙尺寸精确的陶瓷套 中，该 陶瓷套 位 于两个陶瓷端 盖 之 间。当 高压水注 入 时，可形 成一个几 乎 无 摩 擦 的水力轴 承 。在水力轴 承 里 旋 转的转子是 PX 装置中唯 一的运动 部 件 。 在任 意 时刻 ，转子内通道的一半 处 于高压水流中，而另 一半 则 处 于低压水流中。转子转动 时，通道会 通过一个将高压和低压隔 离 的密 封 区 。这些 含 有 高压水的通道与 相 邻 的含 有 低压水的通道被 转子通道间的隔 断 和陶瓷端盖形成的密封区隔离。 PX 能量回收装置的陶瓷部件示意图如下图所示。由海水供水泵供应的海水流进低压区左侧的通道，该水流将浓盐水从通道的右侧排出。在转子转过密封区后，高压盐水从右侧流入通道，给海水增加压力，受压后的海水然后再流入循环泵。转子每旋转一圈，这个压力交换过程就在每个通道内重复，从而不断有水流注入和排出。转子公称转速为l,200rpm，即转子每秒钟转20 转。 2、SWRO 系统中的能量回收装置 PX 能量回收装置从根本上改变了 SWRO 系统的工艺流程。图4.2 显示PX能量回收装置在SWRO 系统中的典型流程。来自 SWRO 系统的浓盐水[G]通过PX 装置，其压力直接传递给进入的新鲜海水，效率高达 98%。与浓盐水的压力和流量接近的加压海水流[D] 进入循环泵。循环泵采用变频控制，通过改变电机的频率来调整高压循环管路[E-G-D]的流量。被循环泵完全加压的海水与高压泵出水混合，进入反渗透膜。 从图 4.2 可以看到，在装有 PX 能量回收装置的反渗透系统中，来自膜堆的浓盐水流向膜堆进水。转子在高压水流和低压水流之间旋转，用新鲜海水取代浓盐水，同时排出浓盐水。水流推动...
