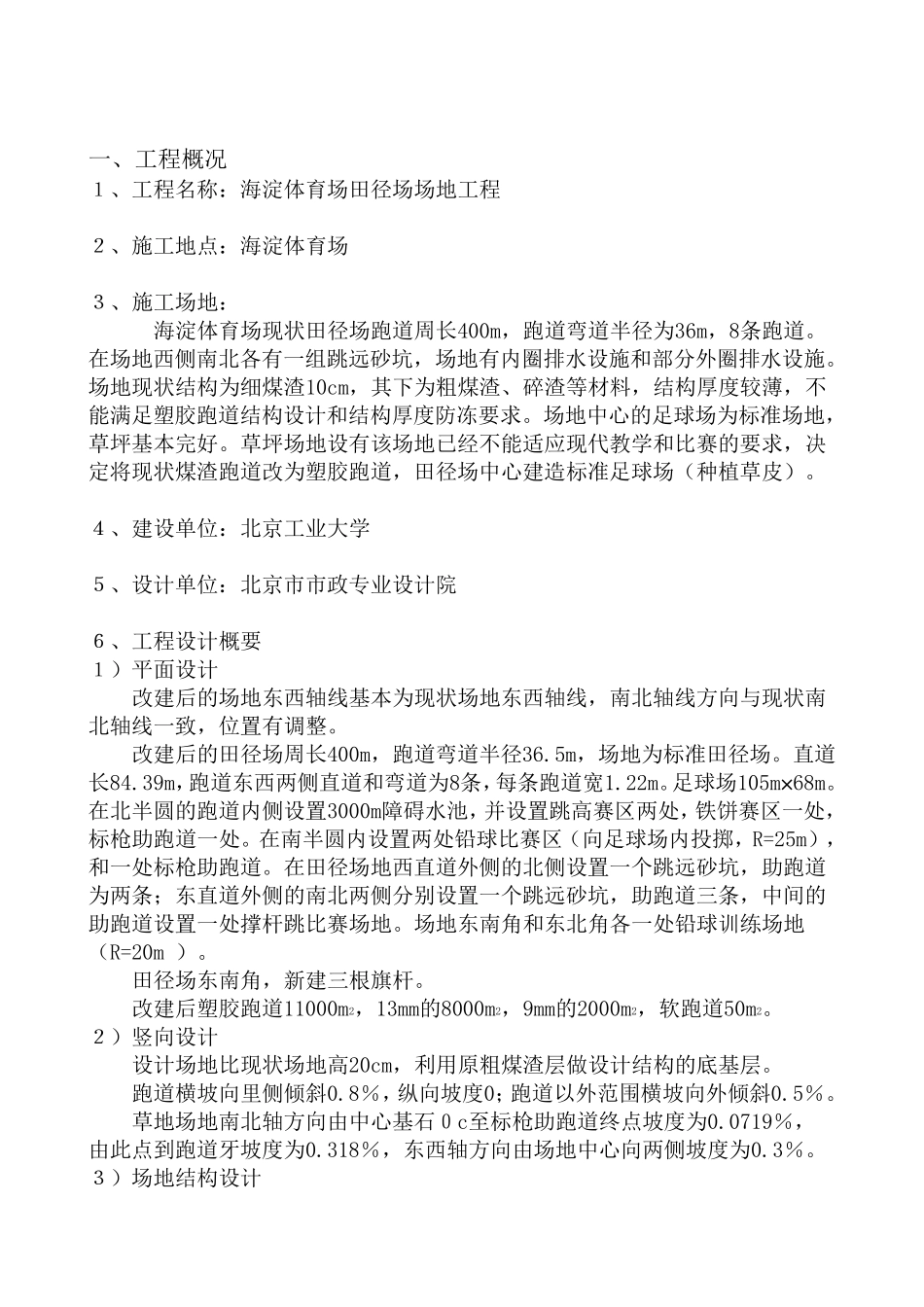

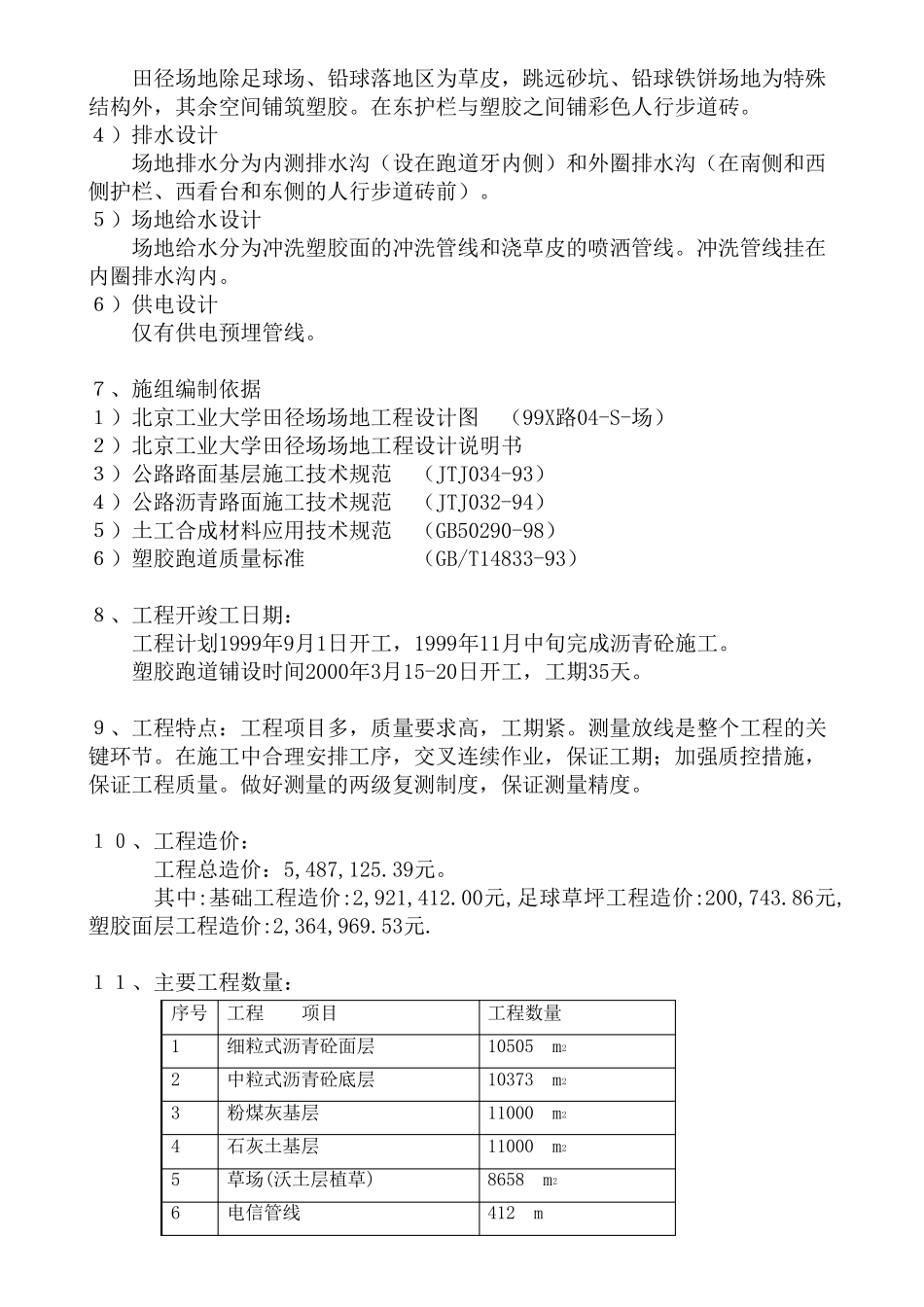

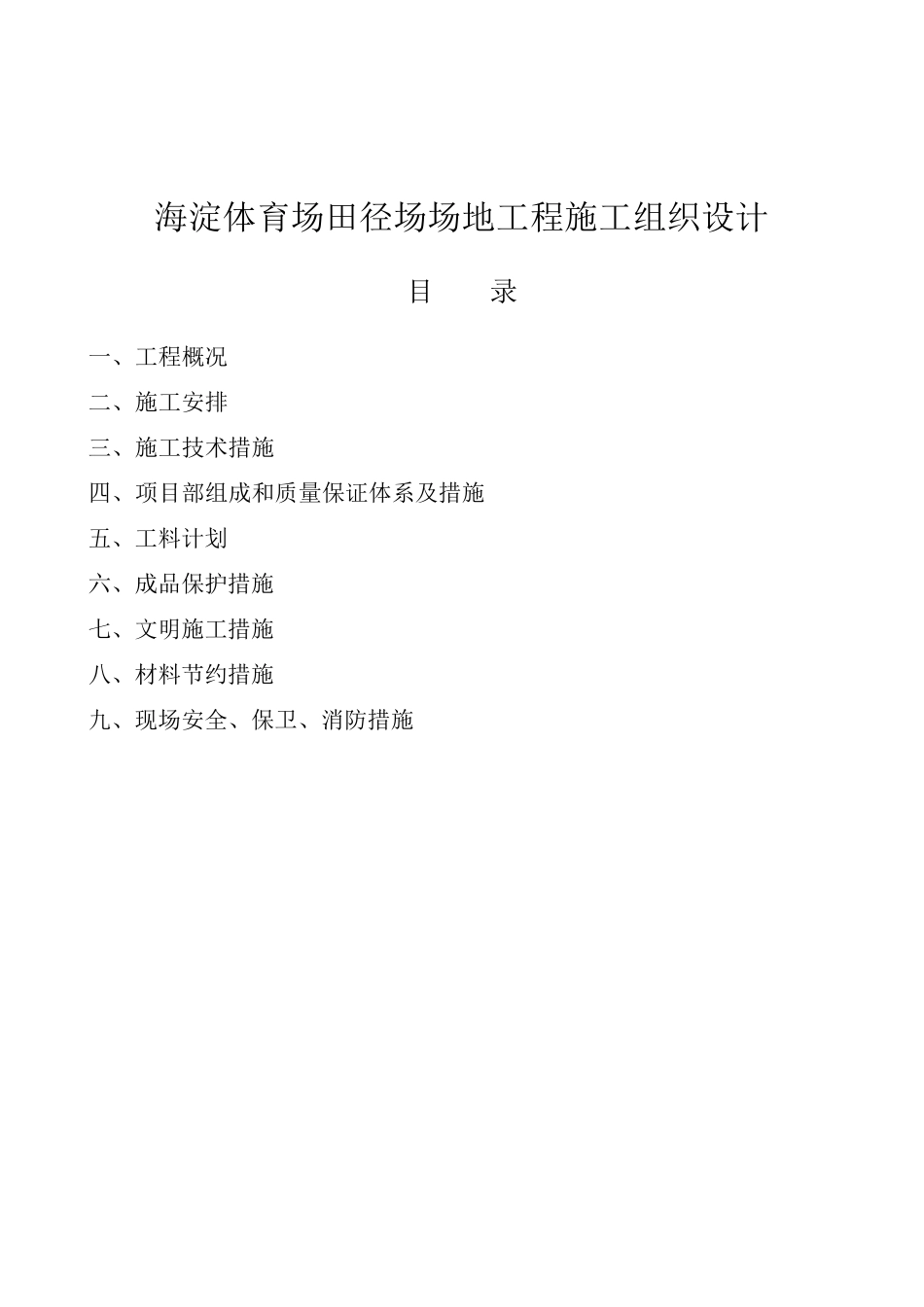

海淀体育场田径场场地工程施工组织设计 目 录 一、工程概况 二、施工安排 三、施工技术措施 四、项目部组成和质量保证体系及措施 五、工料计划 六、成品保护措施 七、文明施工措施 八、材料节约措施 九、现场安全、保卫、消防措施 一、工程概况 1、工程名称:海淀体育场田径场场地工程 2、施工地点:海淀体育场 3、施工场地: 海淀体育场现状田径场跑道周长400m,跑道弯道半径为36m,8条跑道。在场地西侧南北各有一组跳远砂坑,场地有内圈排水设施和部分外圈排水设施。场地现状结构为细煤渣10cm,其下为粗煤渣、碎渣等材料,结构厚度较薄,不能满足塑胶跑道结构设计和结构厚度防冻要求。场地中心的足球场为标准场地,草坪基本完好。草坪场地设有该场地已经不能适应现代教学和比赛的要求,决定将现状煤渣跑道改为塑胶跑道,田径场中心建造标准足球场(种植草皮)。 4、建设单位:北京工业大学 5、设计单位:北京市市政专业设计院 6、工程设计概要 1)平面设计 改建后的场地东西轴线基本为现状场地东西轴线,南北轴线方向与现状南北轴线一致,位置有调整。 改建后的田径场周长400m,跑道弯道半径36.5m,场地为标准田径场。直道长84.39m,跑道东西两侧直道和弯道为8条,每条跑道宽1.22m。足球场105m×68m。 在北半圆的跑道内侧设置3000m障碍水池,并设置跳高赛区两处,铁饼赛区一处, 标枪助跑道一处。在南半圆内设置两处铅球比赛区(向足球场内投掷,R=25m), 和一处标枪助跑道。在田径场地西直道外侧的北侧设置一个跳远砂坑,助跑道为两条; 东直道外侧的南北两侧分别 设置一个跳远砂坑,助跑道三 条,中间 的助跑道设置一处撑 杆 跳比赛场地。场地东南角 和东北角 各一处铅球训 练 场地(R=20m )。 田径场东南角 ,新 建三 根 旗 杆 。 改建后塑胶跑道11000m2,13mm的8000m2,9mm的2000m2,软 跑道50m2。 2)竖 向设计 设计场地比现状场地高20cm,利 用 原 粗煤渣层 做 设计结构的底 基层 。 跑道横 坡 向里 侧倾 斜 0.8% ,纵 向坡 度0; 跑道以 外范 围 横 坡 向外倾 斜 0.5% 。 草地场地南北轴方向由 中心基石 0 c至 标枪助跑道终 点坡 度为0.0719% , 由 此 点到 跑道牙 坡 度为0.318% ,东西轴方向由 场地中心向两侧坡 度为0.3% 。 3)场地结构设计 田径场地除足球场、铅球落地区为草皮,跳远砂坑、铅球铁饼场地为特殊结构外...
