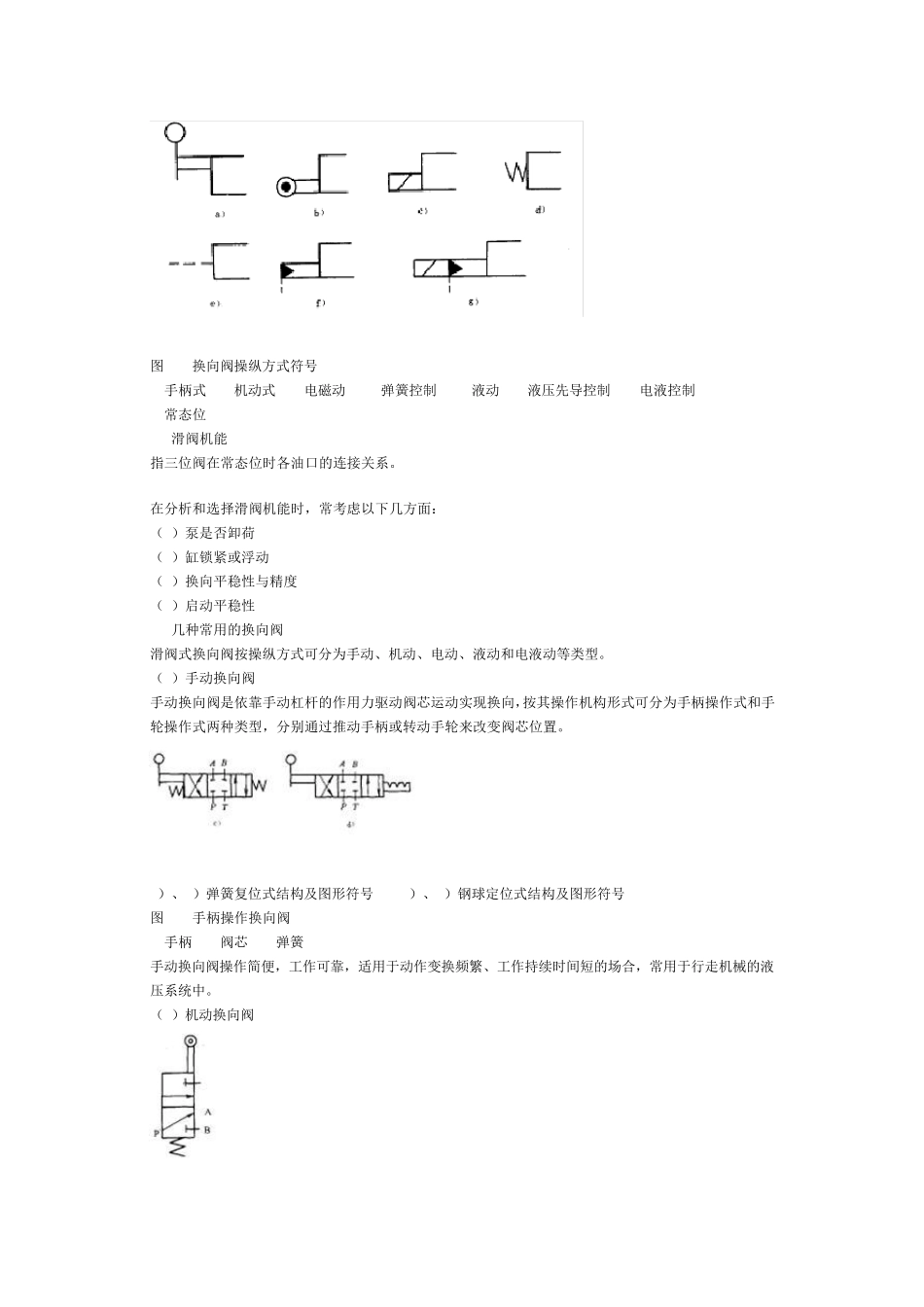

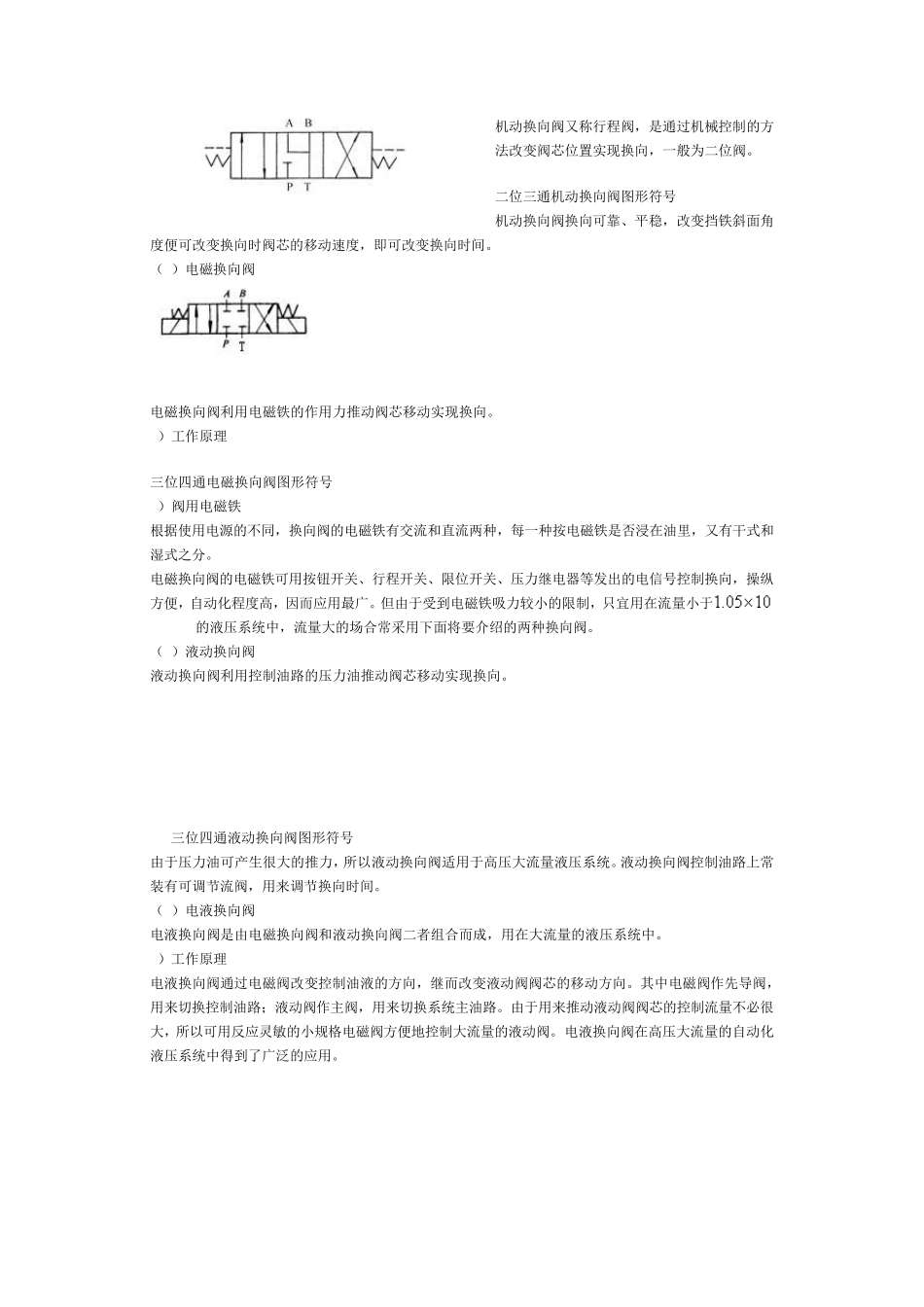

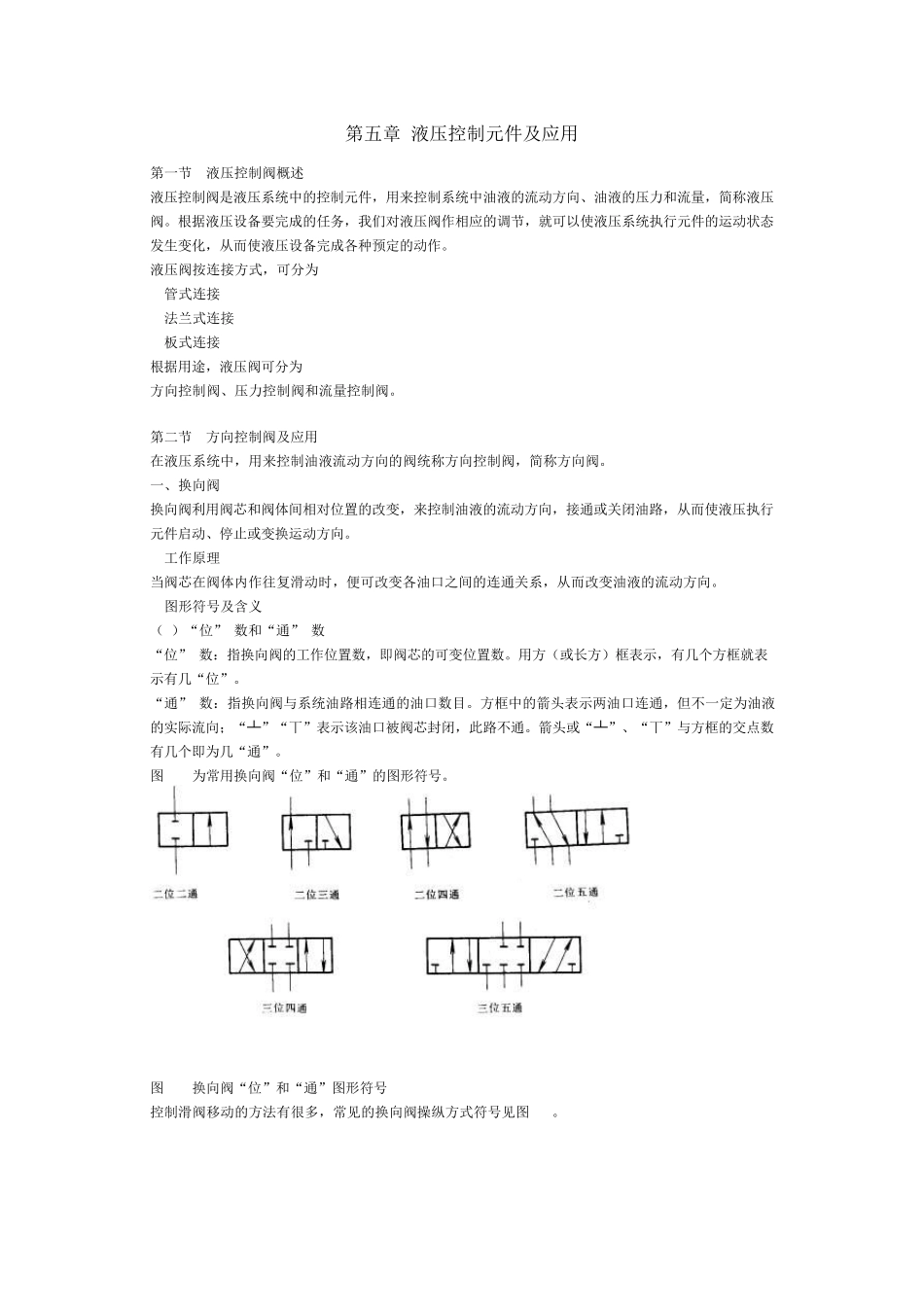

第五章 液压控制元件及应用 第一节 液压控制阀概述 液压控制阀是液压系统中的控制元件，用来控制系统中油液的流动方向、油液的压力和流量，简称液压阀。根据液压设备要完成的任务，我们对液压阀作相应的调节，就可以使液压系统执行元件的运动状态发生变化，从而使液压设备完成各种预定的动作。 液压阀按连接方式，可分为 1.管式连接 2.法兰式连接 3.板式连接 根据用途，液压阀可分为 方向控制阀、压力控制阀和流量控制阀。 第二节 方向控制阀及应用 在液压系统中，用来控制油液流动方向的阀统称方向控制阀，简称方向阀。 一、换向阀 换向阀利用阀芯和阀体间相对位置的改变，来控制油液的流动方向，接通或关闭油路，从而使液压执行元件启动、停止或变换运动方向。 1.工作原理 当阀芯在阀体内作往复滑动时，便可改变各油口之间的连通关系，从而改变油液的流动方向。 2.图形符号及含义 （1）“位” 数和“通” 数 “位” 数：指换向阀的工作位置数，即阀芯的可变位置数。用方（或长方）框表示，有几个方框就表示有几“位”。 “通” 数：指换向阀与系统油路相连通的油口数目。方框中的箭头表示两油口连通，但不一定为油液的实际流向；“┴”“丅”表示该油口被阀芯封闭，此路不通。箭头或“┴”、“丅”与方框的交点数有几个即为几“通”。 图5-2为常用换向阀“位”和“通”的图形符号。 图5-2换向阀“位”和“通”图形符号 控制滑阀移动的方法有很多，常见的换向阀操纵方式符号见图5-3。 图5-3换向阀操纵方式符号 a)手柄式 b)机动式 c)电磁动 d)弹簧控制 e)液动 f)液压先导控制 g)电液控制 3.常态位 4. 滑阀机能 指三位阀在常态位时各油口的连接关系。 在分析和选择滑阀机能时，常考虑以下几方面： （1）泵是否卸荷 （2）缸锁紧或浮动 （3）换向平稳性与精度 （4）启动平稳性 5. 几种常用的换向阀 滑阀式换向阀按操纵方式可分为手动、机动、电动、液动和电液动等类型。 （1）手动换向阀 手动换向阀是依靠手动杠杆的作用力驱动阀芯运动实现换向，按其操作机构形式可分为手柄操作式和手轮操作式两种类型，分别通过推动手柄或转动手轮来改变阀芯位置。 a）、c）弹簧复位式结构及图形符号 b）、d）钢球定位式结构及图形符号 图5-4手柄操作换向阀 1-手柄? 2-阀芯? 3-弹簧 手动换向阀操作简便，工作可靠，适用于动作变换频繁、工作持续时间短的场合，常用于行走机械的液压系统中。 （2）机动换...
