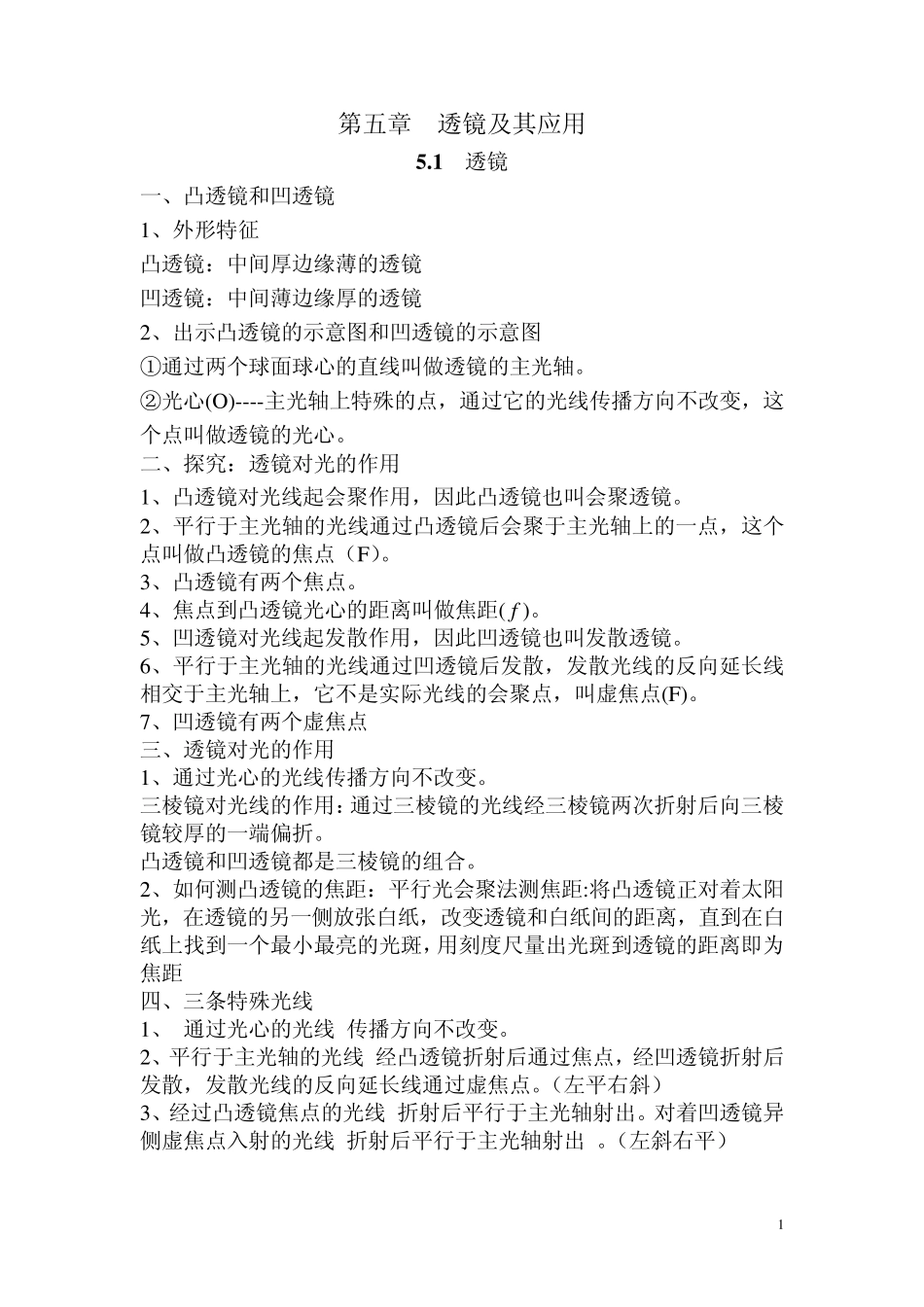

1 第五章 透镜及其应用 5 .1 透镜 一、凸透镜和凹透镜 1、外形特征 凸透镜：中间厚边缘薄的透镜 凹透镜：中间薄边缘厚的透镜 2、出示凸透镜的示意图和凹透镜的示意图 ①通过两个球面球心的直线叫做透镜的主光轴。 ②光心(O )----主光轴上特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心。 二、探究：透镜对光的作用 1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。 2、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。 3、凸透镜有两个焦点。 4、焦点到凸透镜光心的距离叫做焦距( f )。 5、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。 6、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。 7、凹透镜有两个虚焦点 三、透镜对光的作用 1、通过光心的光线传播方向不改变。 三棱镜对光线的作用：通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。 凸透镜和凹透镜都是三棱镜的组合。 2、如何测凸透镜的焦距：平行光会聚法测焦距:将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距 四、三条特殊光线 1、 通过光心的光线 传播方向不改变。 2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。（左平右斜） 3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。（左斜右平） 2 5 .2 生活中的透镜 一、照相机 1、照相机主要由哪几部分组成？ 2、照相机成像原理 3、成像特点：①照相机成缩小、倒立的像。 ②像距小于物距。（物距间，像距外） ③像与物体位于凸透镜的两侧。 4、照相机光路图：u >2f f2f （物距间，像距外）倒立放大实像。 三、放大镜 １、放大镜实质就是一个凸透镜。 ２、放大镜...
