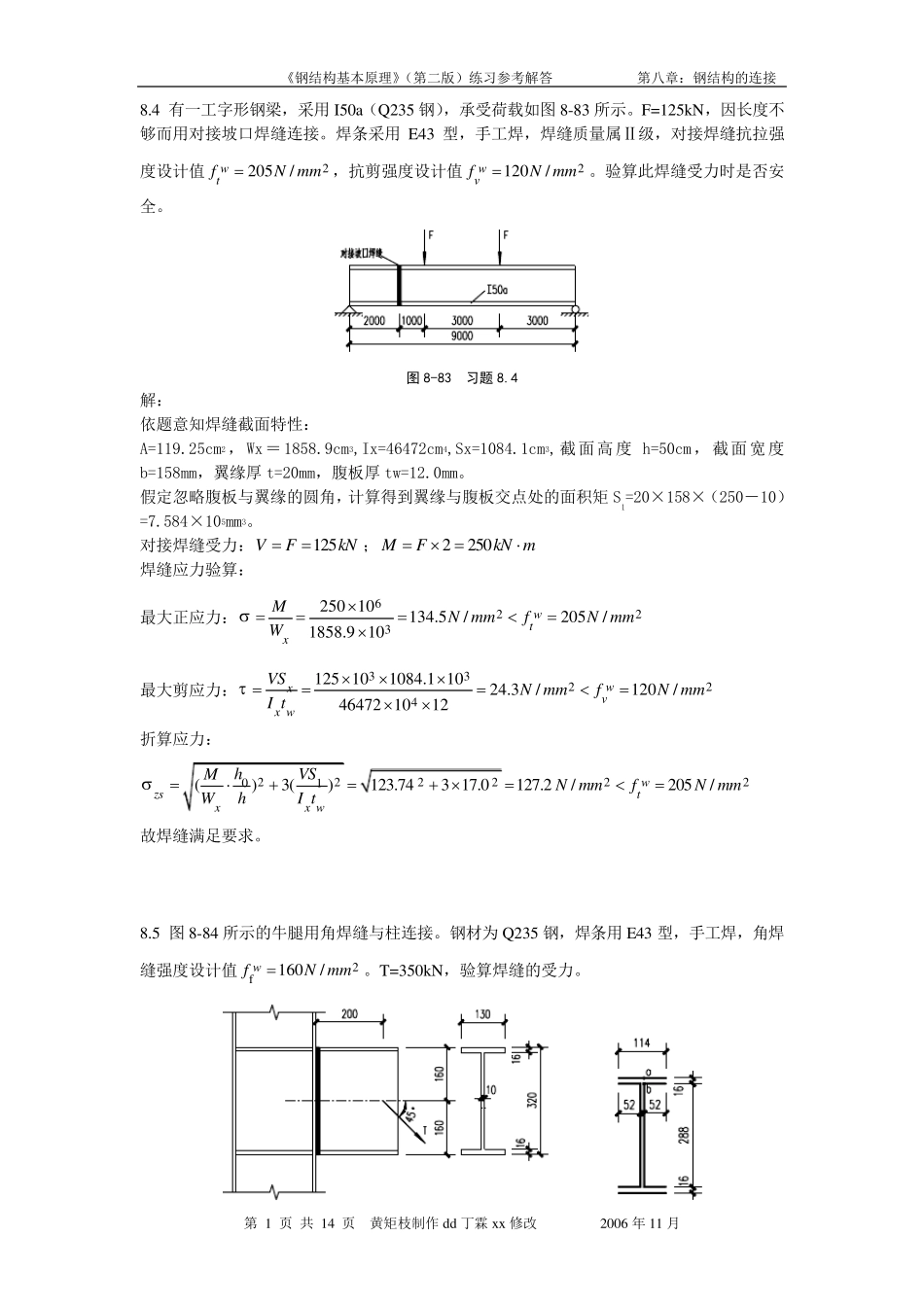

《钢结构基本原理》(第二版)练习参考解答 第八章:钢结构的连接 第 1 页 共 14 页 黄矩枝制作dd 丁霖x x 修改 2006 年11 月 8.4 有一工字形钢梁,采用I50a(Q235 钢),承受荷载如图8-83 所示。F=125k N,因长度不够而用对接坡口焊缝连接。焊条采用E43 型,手工焊,焊缝质量属Ⅱ级,对接焊缝抗拉强度设计值2205/wtfN mm,抗剪强度设计值2120/wvfN mm。验算此焊缝受力时是否安全。 图8-83 习题 8.4 解: 依题意知焊缝截面特性: A=119.25cm2,Wx=1858.9cm3,Ix=46472cm4,Sx=1084.1cm3,截面高度h=50cm,截面宽度b=158mm,翼缘厚t=20mm,腹板厚tw=12.0mm。 假定忽略腹板与翼缘的圆角,计算得到翼缘与腹板交点处的面积矩S1=20×158×(250-10)=7.584×105mm3。 对接焊缝受力: 125VFkN;2250MFkN m 焊缝应力验算: 最大正应力:6223250 10134.5/205/1858.9 10wtxMN mmfN mmW 最大剪应力:33224125 101084.1 1024.3/120/46472 1012wxvx wVSN mmfN mmI t 折算应力: 22222201()3()123.743 17.0127.2/205/wzstxx whVSMN mmfN mmWhI t 故焊缝满足要求。 8.5 图8-84 所示的牛腿用角焊缝与柱连接。钢材为 Q235 钢,焊条用E43 型,手工焊,角焊缝强度设计值2f160/wfN mm。T=350k N,验算焊缝的受力。 《钢结构基本原理》(第二版)练习参考解答 第八章:钢结构的连接 第 2 页 共 14 页 黄矩枝制作dd 丁霖xx修改 2006 年11 月 图8-84 习题8.5 图8-84-1 焊缝截面计算简图 解: (注:焊缝上下翼缘长度 114mm 有些问题,应取21302 10110ltmm ,黄钜枝 06 年 6 月 19 日) 如图8-84-1,截面特性计算如下: 2(11425242882)0.75667.2fAhmm 22882 0.73225.6wfAhmm 32741288288[2882114(16)252()4] 0.77.913 101222ffIhmm 焊缝受力: 2247.52NTkN ;2247.52VTkN; 49.5MV ekN m 应力验算:危险点为a、b 两点,下面分别验算: 对 a 点: 32247.5 1043.67/5667.2NaNN mmA 62749.5 10160100.09/7.913 10MaafMyN mmI 2243.67100.09143.76/195.2/NMwaaffN mmfN mm 对 b 点: 32247.5 1076.73/3225.6VbwVN mmA 2...
