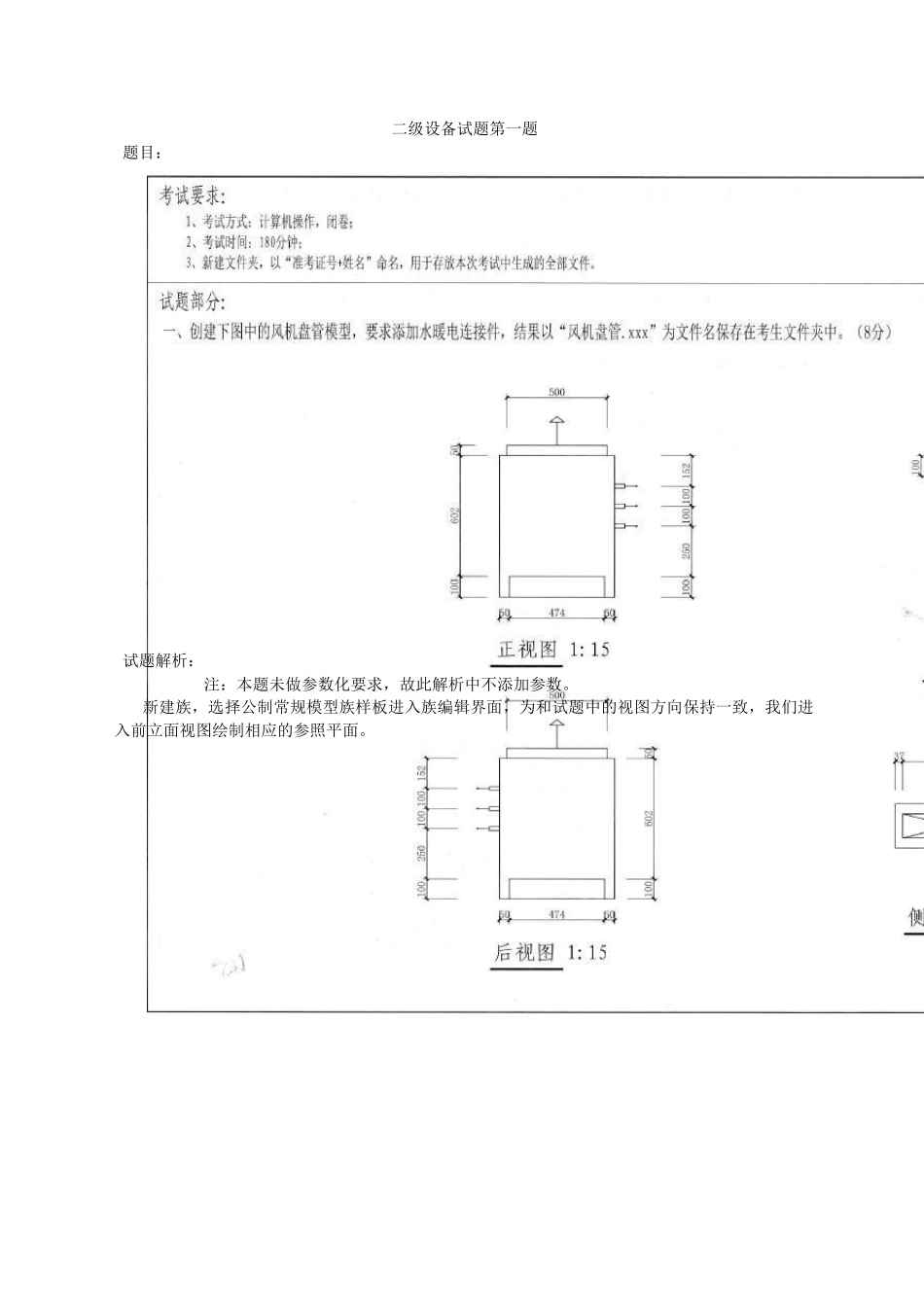

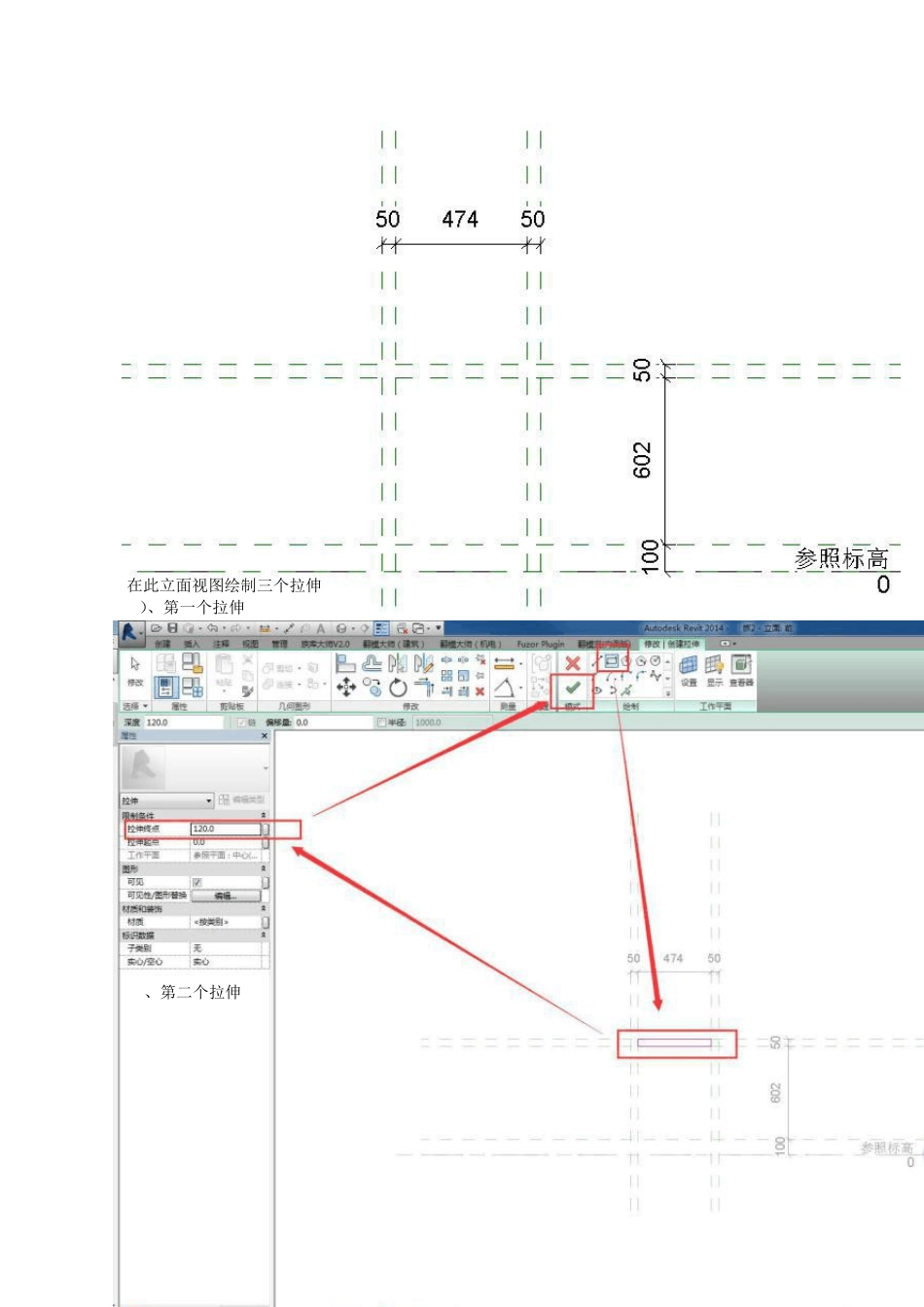

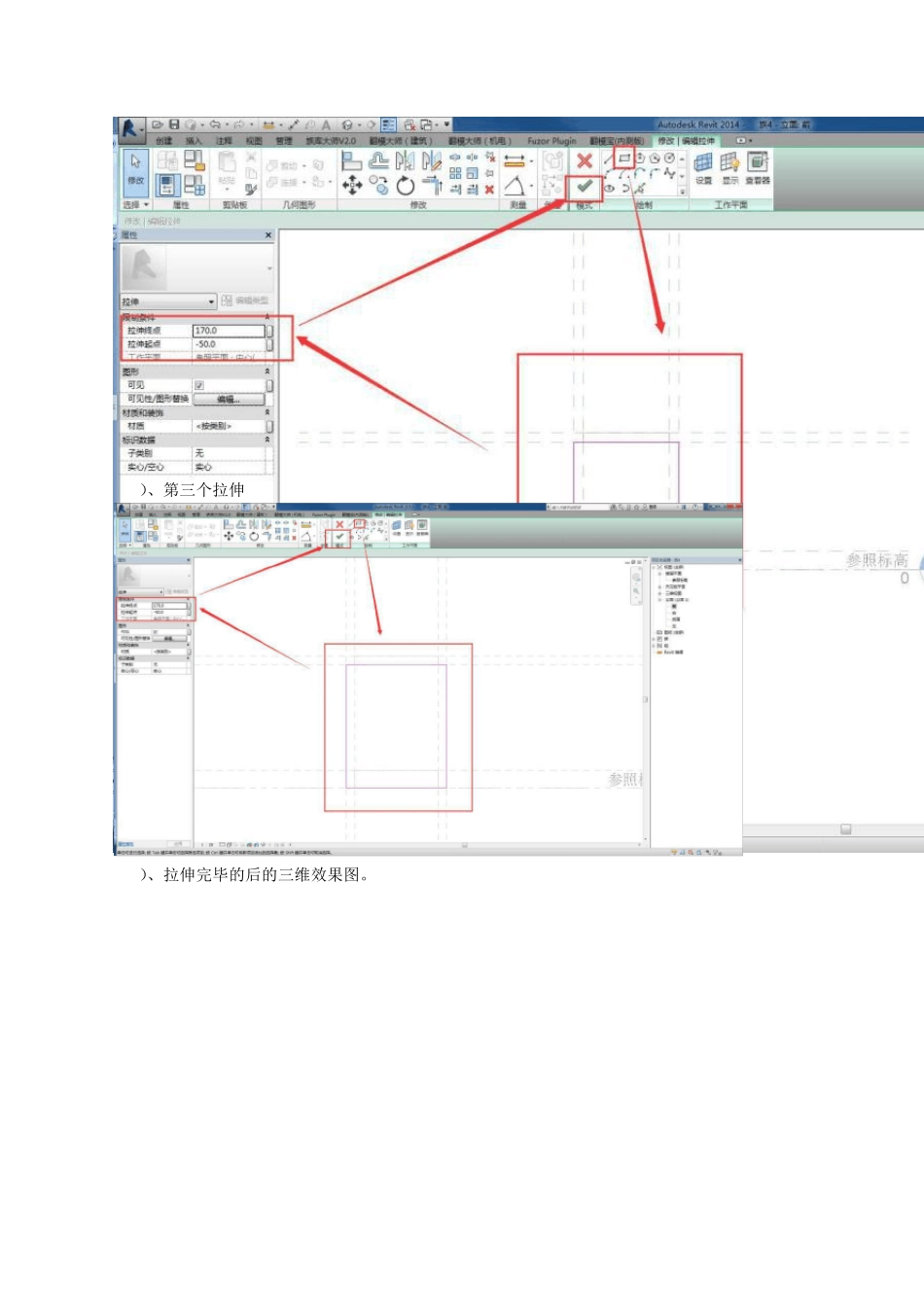

二级设备试题第一题题目：试题解析：注：本题未做参数化要求，故此解析中不添加参数。1.新建族，选择公制常规模型族样板进入族编辑界面，为和试题中的视图方向保持一致，我们进入前立面视图绘制相应的参照平面。2.在此立面视图绘制三个拉伸1）、第一个拉伸2)、第二个拉伸3）、第三个拉伸4）、拉伸完毕的后的三维效果图。3.进入右立面视图通过绘制参照平面进行定位，绘制风机盘管带管道出口。1）、绘制参照平面2）、创建圆形拉伸，直径为20mm。4、在右立面视图绘制电力连接处。1）、拾取该参照平面，进入右里面视图。2）、用模型线绘制一个如图所示的矩形框以及电气标志。3）、拆分面，将绘制出来的矩形从整个面层拆分为独立的面。5、添加各管线连接件1）、添加风管连接件，拾取需要添加链接件的面，修改连接件的大小。2）、添加管道连接件，分别拾取各管口，修改各链接件的直径为20mm3）、添加电气链接件，拾取小矩形面即可。6、定义族类别与组参数。7、绘制完毕，将模型保存至考生文件夹中，下图为三维效果展示。二级设备试题第二题题目：概述：本题分为两大部分，一部为送风口族的制作，第二部分为房间内暖通设计。一、风口族的制作1、新建族，选择公制常规模型族样板文件2、绘制参照平面（做题时为节省时间这里是绘制参照平面时使用拾取线，设置偏移量的命令）2、平面参照平面绘制完毕3、创建拉伸，设置好拉伸起点和拉伸中点。4、完成拉伸5、格栅的创建，同上使用拉伸命令，设置好拉伸起点和拉伸中点。6、在风管出风口添加模型线（题目中未做要求可加，可不加）7、模型线绘制后的效果8、添加风管连接件选择面，拾取风管面9、选中连接件，修改连接件尺寸与风管一致10、为送风口族定义族类别和族参数。11、风口族绘制完毕将文件保存至考生文件夹，并命名为送风口。二、房间暖通设计1、根据题目要求，新建项目，并根据图纸给出的墙、门、窗绘制出模型（1）、新建项目，项目样板选择机械样板。（2）、绘制轴网（3）、柱的绘制，在默认的机械样板中柱是没有我们所需要的矩形柱，需要我们手动去载入到项目中，载入后设定大小（本教程按200mmx200mm的矩形柱绘制），绘制在轴网交叉处。（4）、墙的绘制，在题目中墙厚没做要求，这里按200mm绘制标高二的高度设置为3300作为墙的限制条件。（5）、门的放置，载入门族-复制门族将门族尺寸修改成题目中要求的尺寸-放置在指定位置。（6）、窗的放置，载入窗族-复制窗族将窗族尺寸修改成题目中的尺寸-放置在指...
