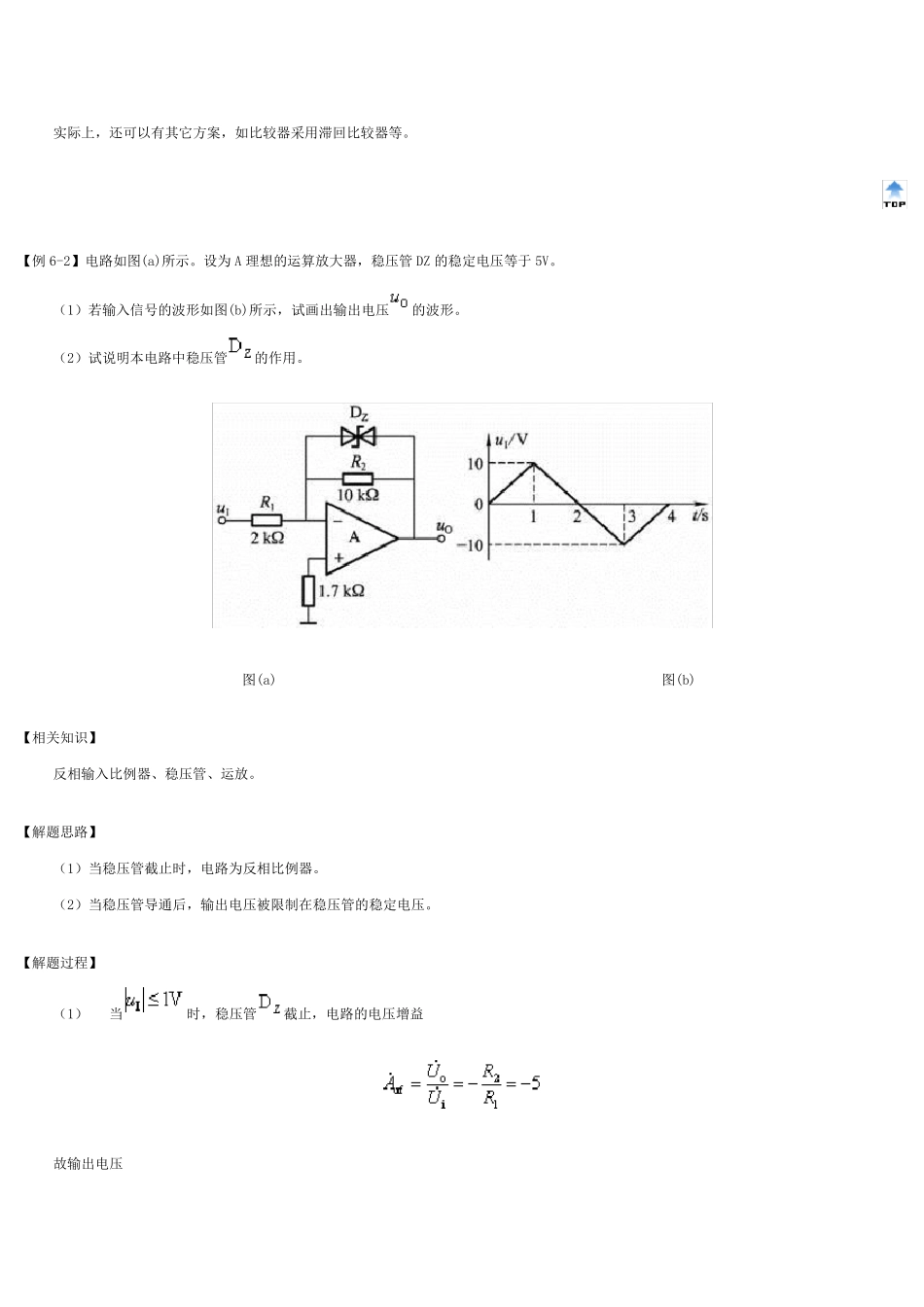

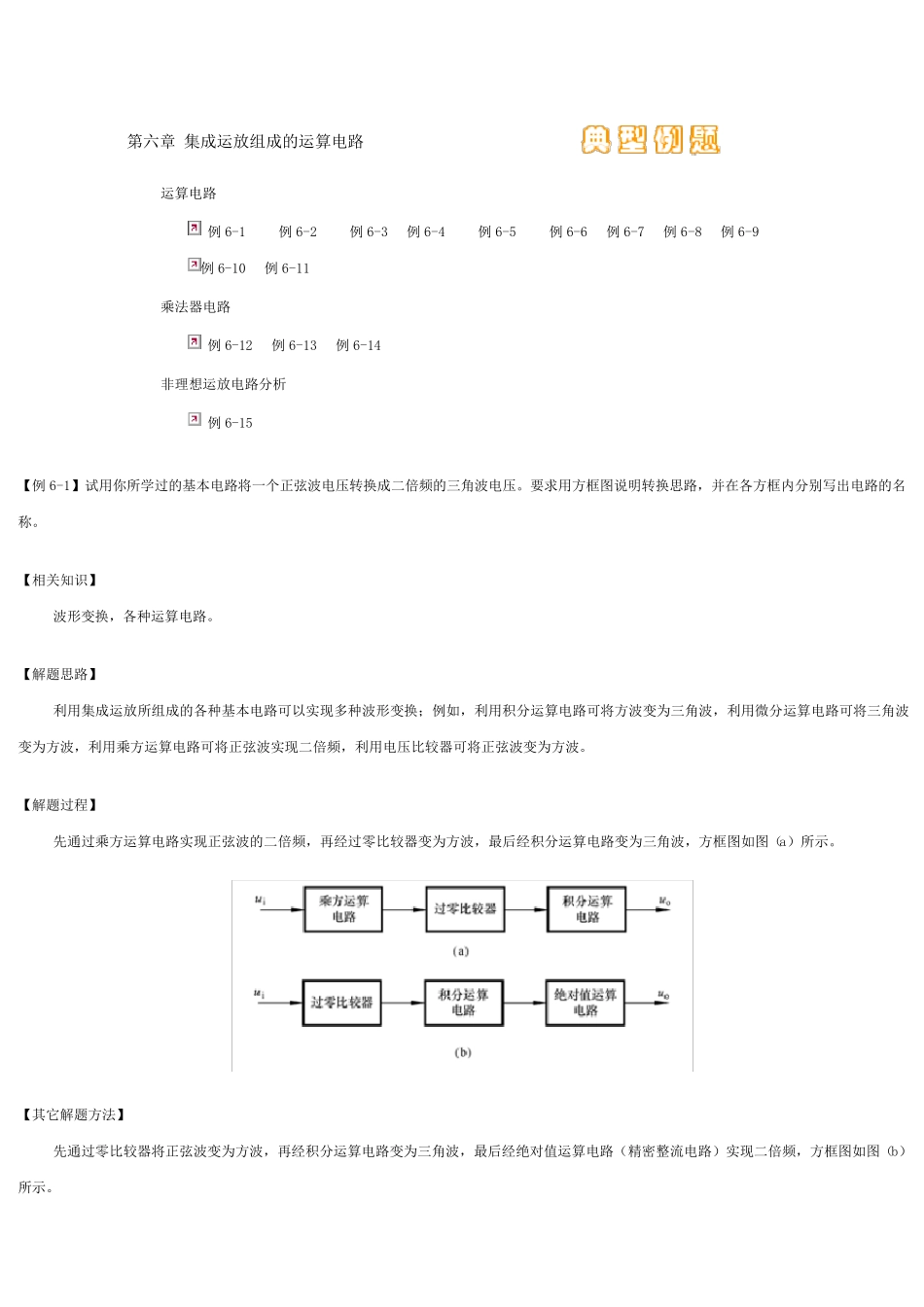

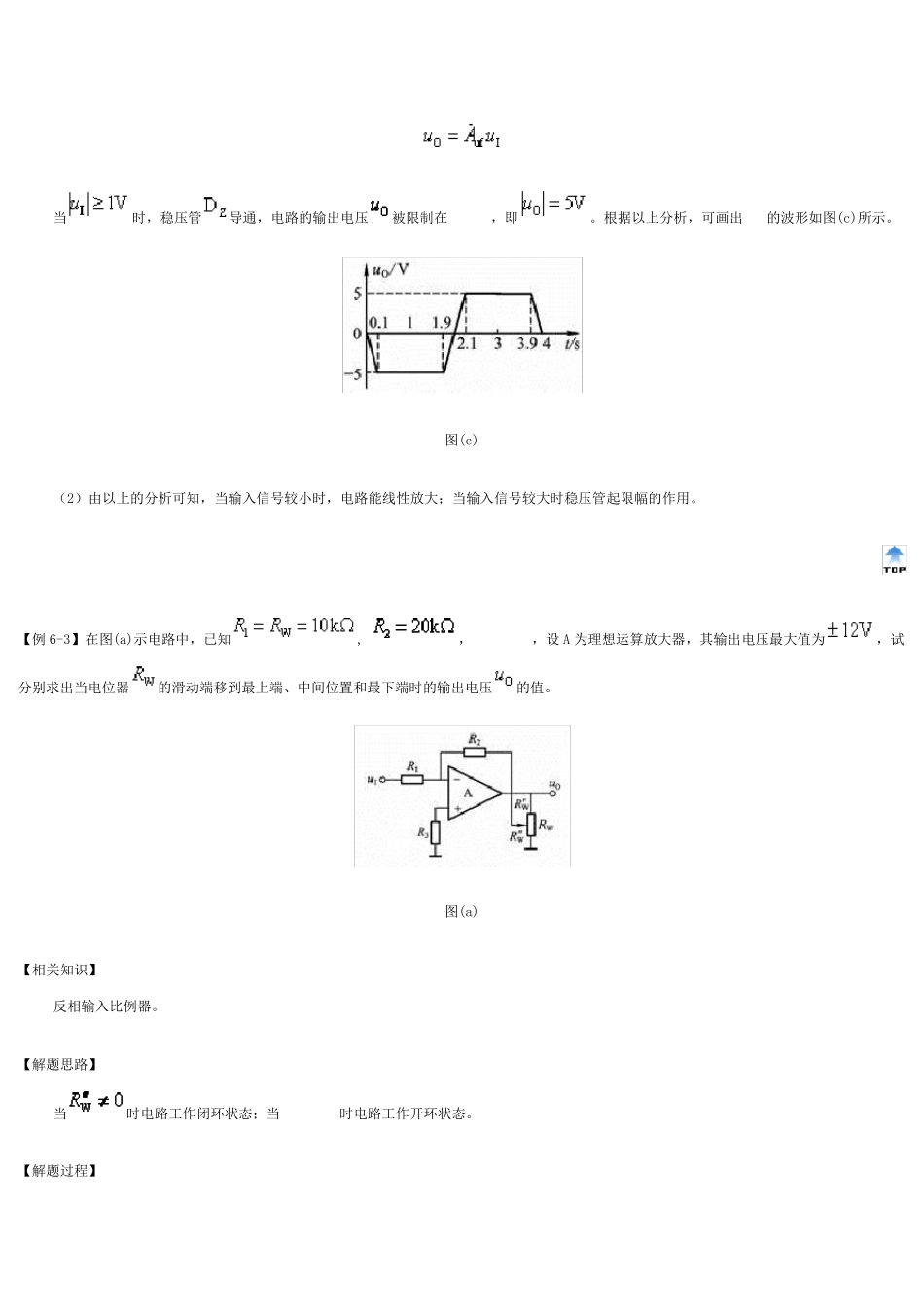

第六章 集成运放组成的运算电路 运算电路 例6-1 例6-2 例6-3 例6-4 例6-5 例6-6 例6-7 例6-8 例6-9 例6-10 例6-11 乘法器电路 例6-12 例6-13 例6-14 非理想运放电路分析 例6-15 【例6-1】试用你所学过的基本电路将一个正弦波电压转换成二倍频的三角波电压。要求用方框图说明转换思路，并在各方框内分别写出电路的名称。 【相关知识】 波形变换，各种运算电路。 【解题思路】 利用集成运放所组成的各种基本电路可以实现多种波形变换；例如，利用积分运算电路可将方波变为三角波，利用微分运算电路可将三角波变为方波，利用乘方运算电路可将正弦波实现二倍频，利用电压比较器可将正弦波变为方波。 【解题过程】 先通过乘方运算电路实现正弦波的二倍频，再经过零比较器变为方波，最后经积分运算电路变为三角波，方框图如图（a）所示。 【其它解题方法】 先通过零比较器将正弦波变为方波，再经积分运算电路变为三角波，最后经绝对值运算电路（精密整流电路）实现二倍频，方框图如图（b）所示。 实际上，还可以有其它方案，如比较器采用滞回比较器等。 【例6-2】电路如图(a)所示。设为A 理想的运算放大器，稳压管DZ 的稳定电压等于5V。 （1）若输入信号的波形如图(b)所示，试画出输出电压的波形。 （2）试说明本电路中稳压管的作用。 图(a) 图(b) 【相关知识】 反相输入比例器、稳压管、运放。 【解题思路】 （1）当稳压管截止时，电路为反相比例器。 （2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。 【解题过程】 （1） 当时，稳压管截止，电路的电压增益 故输出电压 当时，稳压管导通，电路的输出电压被限制在 ，即。根据以上分析，可画出的波形如图(c)所示。 图(c) （2）由以上的分析可知，当输入信号较小时，电路能线性放大；当输入信号较大时稳压管起限幅的作用。 【例6-3】在图(a)示电路中，已知, ，，设A 为理想运算放大器，其输出电压最大值为 ，试分别求出当电位器的滑动端移到最上端、中间位置和最下端时的输出电压的值。 图(a) 【相关知识】 反相输入比例器。 【解题思路】 当时电路工作闭环状态；当时电路工作开环状态。 【解题过程】 （1）当的滑动端上移到最上端时，电路为典型的反相输入比例放大电路。输出电压 （2）当的滑动端处在中间位置时，画出输出端等效电路及电流的参考方向如图(b)所示。图中 。 图(b) 由图可知 以上各式联立求解得 代入有关数据得...
