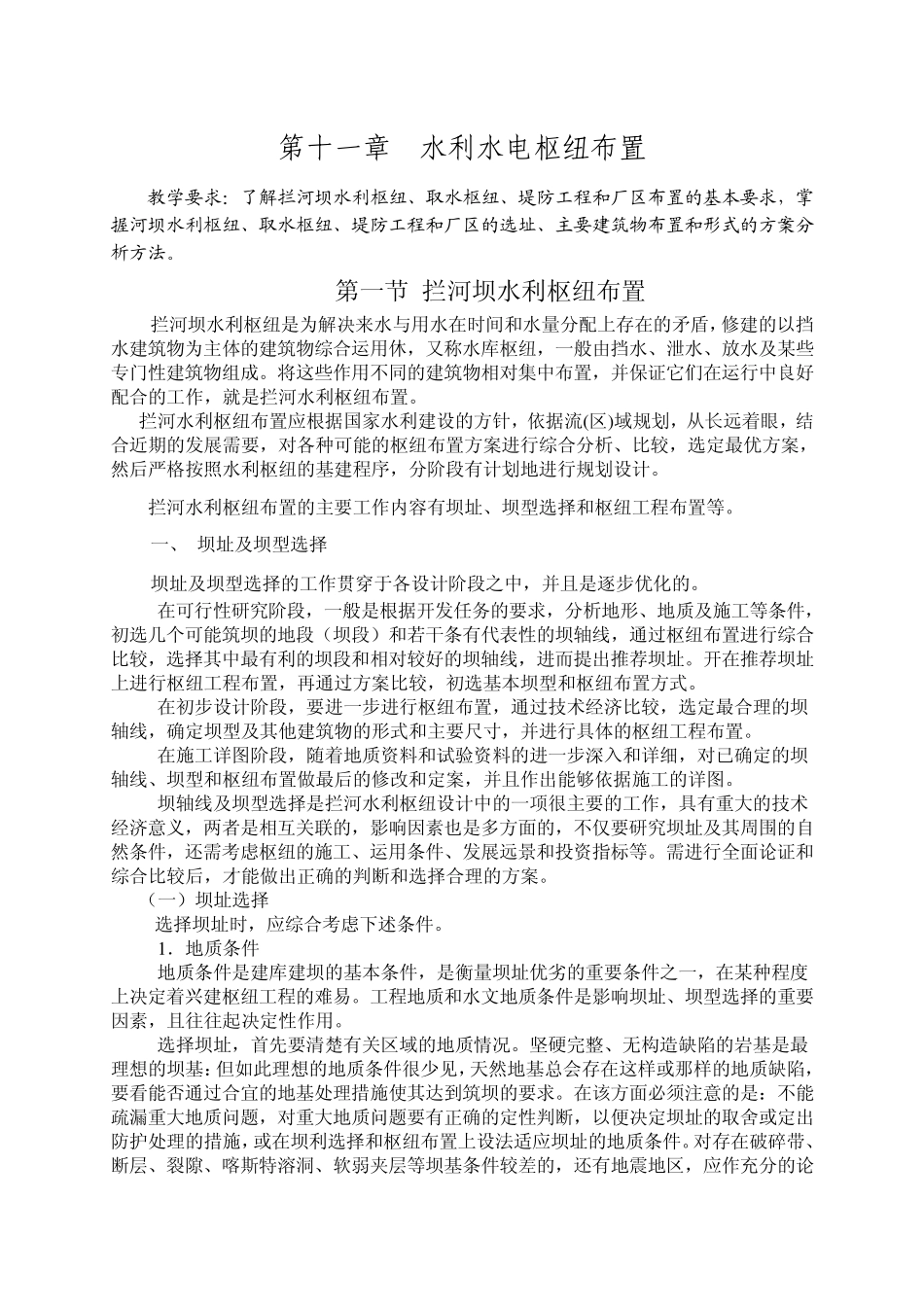

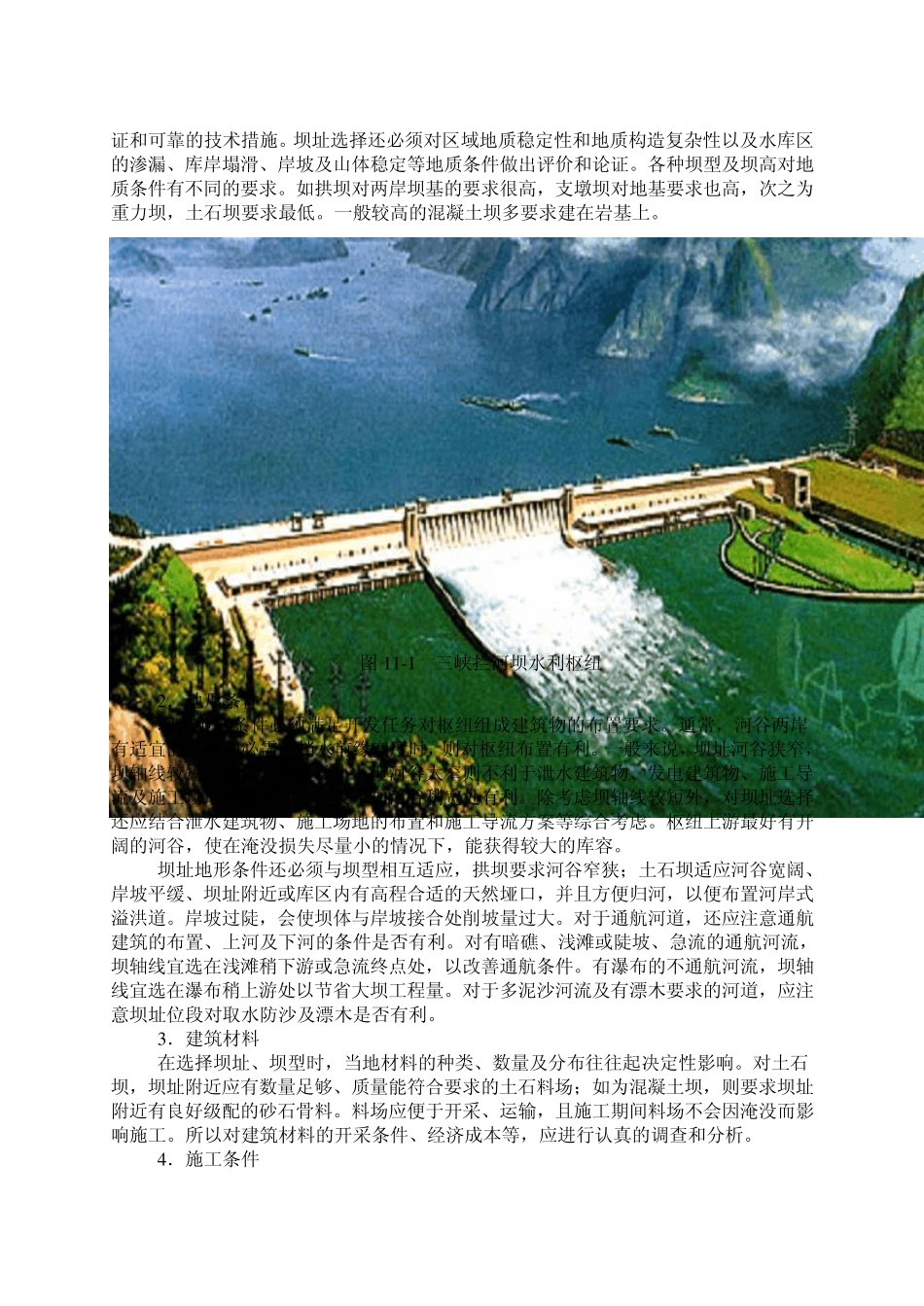

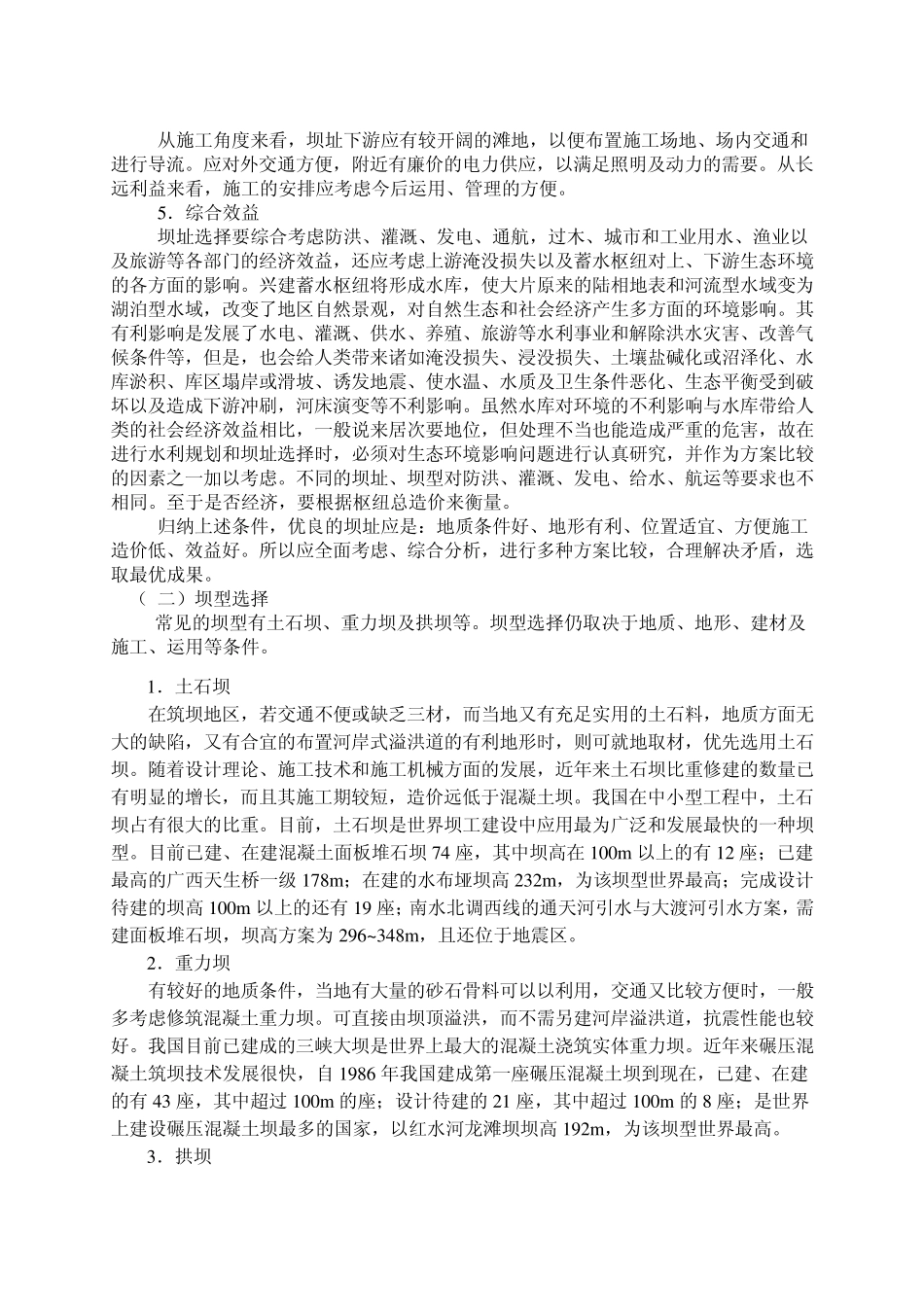

第十一章 水利水电枢纽布置 教学要求:了解拦河坝水利枢纽、取水枢纽、堤防工程和厂区布置的基本要求,掌握河坝水利枢纽、取水枢纽、堤防工程和厂区的选址、主要建筑物布置和形式的方案分析方法。 第一节 拦河坝水利枢纽布置 拦河坝水利枢纽是为解决来水与用水在时间和水量分配上存在的矛盾,修建的以挡水建筑物为主体的建筑物综合运用休,又称水库枢纽,一般由挡水、泄水、放水及某些专门性建筑物组成。将这些作用不同的建筑物相对集中布置,并保证它们在运行中良好配合的工作,就是拦河水利枢纽布置。 拦河水利枢纽布置应根据国家水利建设的方针,依据流(区)域规划,从长远着眼,结合近期的发展需要,对各种可能的枢纽布置方案进行综合分析、比较,选定最优方案,然后严格按照水利枢纽的基建程序,分阶段有计划地进行规划设计。 拦河水利枢纽布置的主要工作内容有坝址、坝型选择和枢纽工程布置等。 一、 坝址及坝型选择 坝址及坝型选择的工作贯穿于各设计阶段之中,并且是逐步优化的。 在可行性研究阶段,一般是根据开发任务的要求,分析地形、地质及施工等条件,初选几个可能筑坝的地段(坝段)和若干条有代表性的坝轴线,通过枢纽布置进行综合比较,选择其中最有利的坝段和相对较好的坝轴线,进而提出推荐坝址。开在推荐坝址上进行枢纽工程布置,再通过方案比较,初选基本坝型和枢纽布置方式。 在初步设计阶段,要进一步进行枢纽布置,通过技术经济比较,选定最合理的坝轴线,确定坝型及其他建筑物的形式和主要尺寸,并进行具体的枢纽工程布置。 在施工详图阶段,随着地质资料和试验资料的进一步深入和详细,对已确定的坝轴线、坝型和枢纽布置做最后的修改和定案,并且作出能够依据施工的详图。 坝轴线及坝型选择是拦河水利枢纽设计中的一项很主要的工作,具有重大的技术经济意义,两者是相互关联的,影响因素也是多方面的,不仅要研究坝址及其周围的自然条件,还需考虑枢纽的施工、运用条件、发展远景和投资指标等。需进行全面论证和综合比较后,才能做出正确的判断和选择合理的方案。 (一)坝址选择 选择坝址时,应综合考虑下述条件。 1 .地质条件 地质条件是建库建坝的基本条件,是衡量坝址优劣的重要条件之一,在某种程度上决定着兴建枢纽工程的难易。工程地质和水文地质条件是影响坝址、坝型选择的重要因素,且往往起决定性作用。 选择坝址,首先要清楚有关区域的地质情况。坚硬完整、无构造缺陷的岩基是最理想的坝...
