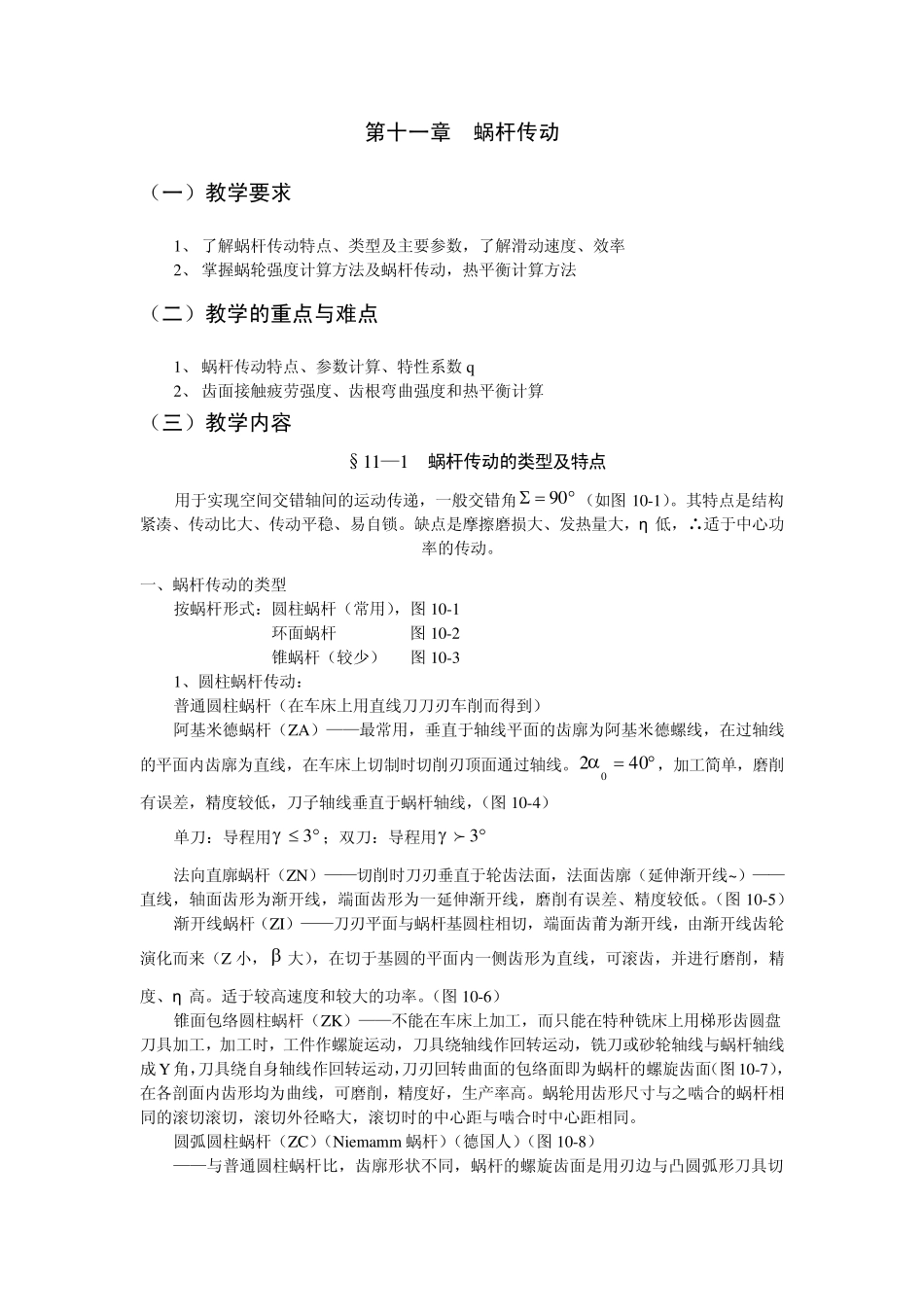

第十一章 蜗杆传动 （一）教学要求 1、 了解蜗杆传动特点、类型及主要参数，了解滑动速度、效率 2、 掌握蜗轮强度计算方法及蜗杆传动，热平衡计算方法 （二）教学的重点与难点 1、 蜗杆传动特点、参数计算、特性系数q 2、 齿面接触疲劳强度、齿根弯曲强度和热平衡计算 （三）教学内容 §11—1 蜗杆传动的类型及特点 用于实现空间交错轴间的运动传递，一般交错角 90 （如图10-1）。其特点是结构紧凑、传动比大、传动平稳、易自锁。缺点是摩擦磨损大、发热量大，η 低，∴适于中心功率的传动。 一、蜗杆传动的类型 按蜗杆形式：圆柱蜗杆（常用），图10-1 环面蜗杆 图10-2 锥蜗杆（较少） 图10-3 1、圆柱蜗杆传动： 普通圆柱蜗杆（在车床上用直线刀刀刃车削而得到） 阿基米德蜗杆（ZA）——最常用，垂直于轴线平面的齿廓为阿基米德螺线，在过轴线的平面内齿廓为直线，在车床上切制时切削刃顶面通过轴线。 4020，加工简单，磨削有误差，精度较低，刀子轴线垂直于蜗杆轴线，（图10-4） 单刀：导程用 3；双刀：导程用3 法向直廓蜗杆（ZN）——切削时刀刃垂直于轮齿法面，法面齿廓（延伸渐开线~）——直线，轴面齿形为渐开线，端面齿形为一延伸渐开线，磨削有误差、精度较低。（图10-5） 渐开线蜗杆（ZI）——刀刃平面与蜗杆基圆柱相切，端面齿莆为渐开线，由渐开线齿轮演化而来（Z 小， 大），在切于基圆的平面内一侧齿形为直线，可滚齿，并进行磨削，精度、η 高。适于较高速度和较大的功率。（图10-6） 锥面包络圆柱蜗杆（ZK）——不能在车床上加工，而只能在特种铣床上用梯形齿圆盘刀具加工，加工时，工件作螺旋运动，刀具绕轴线作回转运动，铣刀或砂轮轴线与蜗杆轴线成 Y 角，刀具绕自身轴线作回转运动，刀刃回转曲面的包络面即为蜗杆的螺旋齿面（图10-7），在各剖面内齿形均为曲线，可磨削，精度好，生产率高。蜗轮用齿形尺寸与之啮合的蜗杆相同的滚切滚切，滚切外径略大，滚切时的中心距与啮合时中心距相同。 圆弧圆柱蜗杆（ZC）（Niemamm 蜗杆）（德国人）（图10-8） ——与普通圆柱蜗杆比，齿廓形状不同，蜗杆的螺旋齿面是用刃边与凸圆弧形刀具切制，所在在中间平面内，蜗杆齿廓是凹圆弧形，而配对蜗轮的齿廓为凸弧形。接触应力小，精度高，承载能力大，结构紧凑η =0.90，适于重载。 2、环面蜗杆传动（图10-2）——蜗杆轴向为凹圆弧面，蜗轮的节圆位于蜗杆的节弧面上，中...
