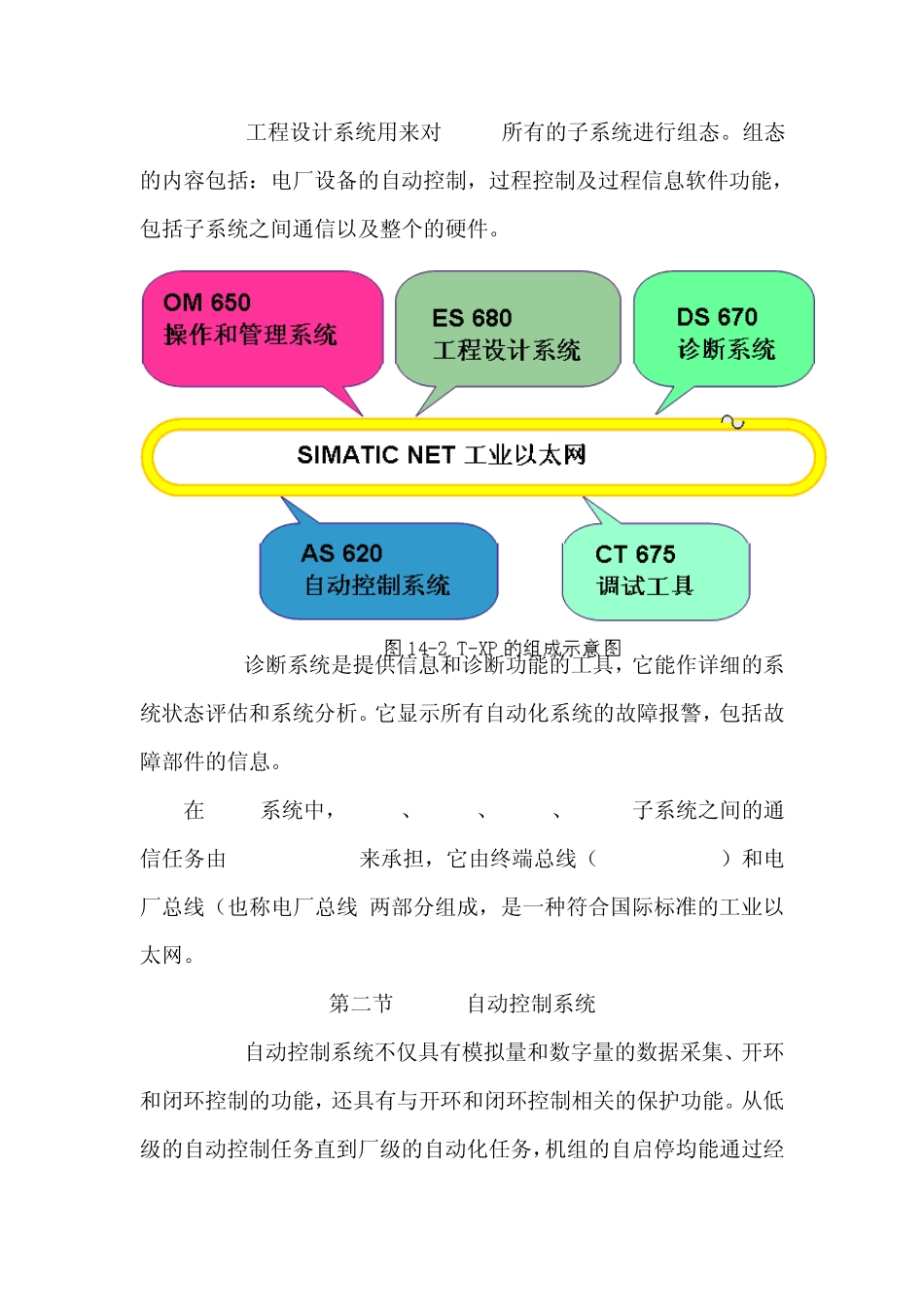

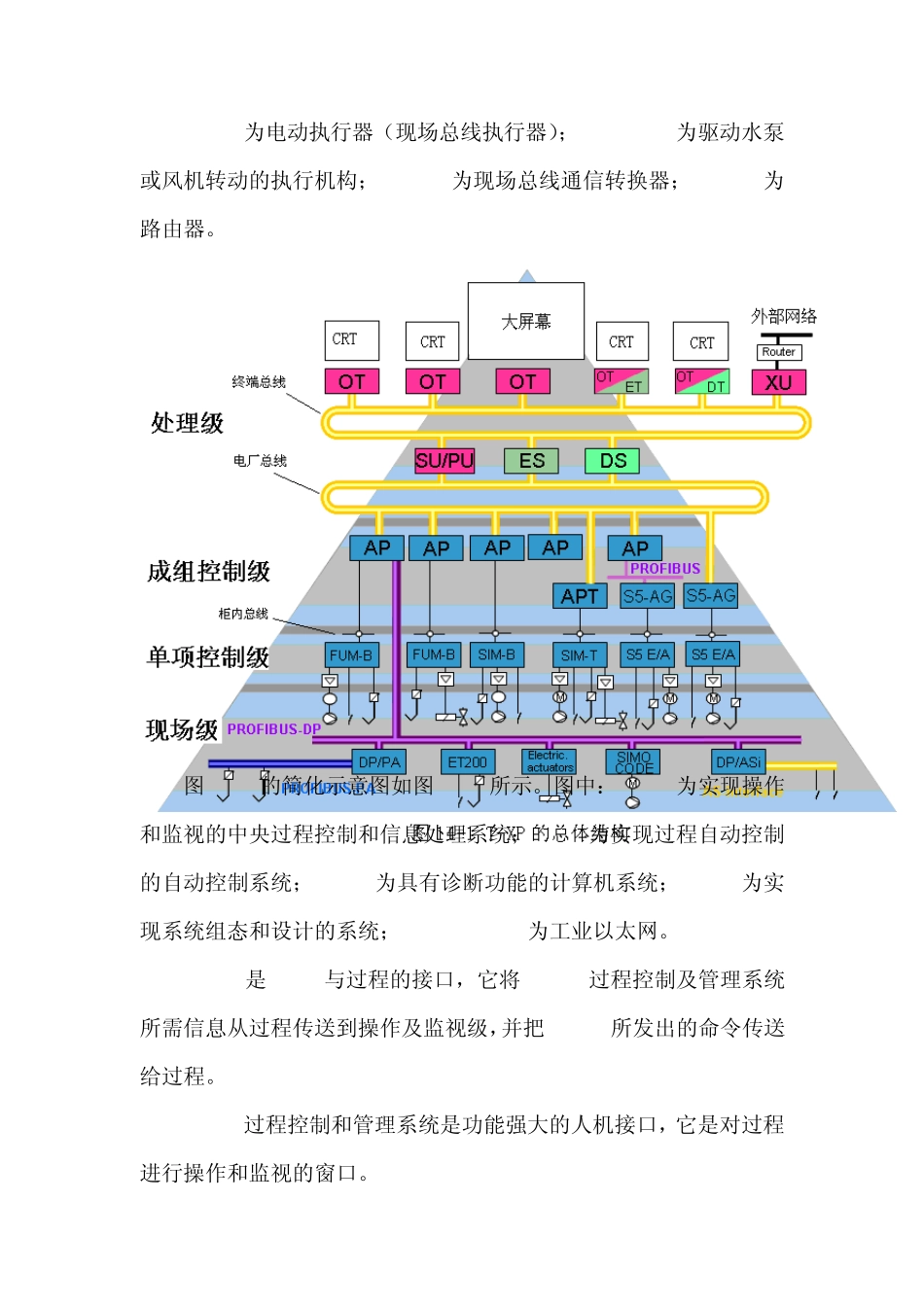

第十四章 T-XP分散控制系统 德国西门子（Siemens）公司的分散控制系统TELEPERM-XP简称T-XP，是专门为电厂开发设计的控制系统。 T-XP在国内火电机组的应用较多。300/350MW机组主要有日照1～2号、阳城1～6号、阳泉二厂1～4号、华能福州3～4号、华能苏州1～2号、莱城1～4号、华能太仓1～2号、呼和浩特1～2号、准格尔1～2号、石嘴山1～4号、白鹤1～4号、兆光1～2号等；600MW/500MW机组主要有扬州二厂1～2号、邯峰1～2号、华能德州5～6号、台山1～5号、定州1～2号、河曲1～2号、宁海1～4号、滇东1～4号、岱海1～2号等。 第一节 T-XP的总体结构 T-XP的总体结构如图 14-1所示。T-XP也是纵向分层、横向分站的结构体系。图中：CRT为计算机显示器；OT为操作终端；ET为工程终端；DT为诊断终端；XU为网关；PU为处理单元；SU为服务单元；ES为工程师站；DS为诊断系统；AP为自动处理器；APT为用于汽轮机自动控制的处理器；PROFIBUS为PROFIBUS-DP现场总线；S5-AG为自治辅助 I&C系统（如西门子SIENTIC产品）的专用接口模件；S5-E/A为可编程控制器（PLC）；FUM-B为功能模件（当控制系统集中布置时，过程变送器、传感器和执行器通过它接入系统）；SIM-B为信号模件（当控制系统分散布置时，选用此模件）；SIM-T为I/O模件(于 APT相配)；PROFIBUS-DP为现场总线；PROFIBUS-PA为现场总线；DP/PA为现场总线通信转换器；ET200为远程 I/O站；Electric actuators为电动执行器（现场总线执行器）；SIMO CODE为驱动水泵或风机转动的执行机构；DP/ASi为现场总线通信转换器；Router为路由器。 图 14-1的简化示意图如图 14-2所示。图中：OM650为实现操作和监视的中央过程控制和信息处理系统；AS620为实现过程自动控制的自动控制系统；DS670为具有诊断功能的计算机系统；ES680为实现系统组态和设计的系统；SIMATIC NET为工业以太网。 AS620是 T-XP与过程的接口，它将 OM650过程控制及管理系统所需信息从过程传送到操作及监视级，并把 OM650所发出的命令传送给过程。 OM650过程控制和管理系统是功能强大的人机接口，它是对过程进行操作和监视的窗口。 ES680工程设计系统用来对T-XP所有的子系统进行组态。组态的内容包括：电厂设备的自动控制，过程控制及过程信息软件功能，包括子系统之间通信以及整个的硬件。 DS670诊断系统是提供信息和诊断功能的工具，它能作详细的系统状态评估和系统分析。它显示所有自动化系统的故障报警，包括故障部件的信息。 在T-XP系...
