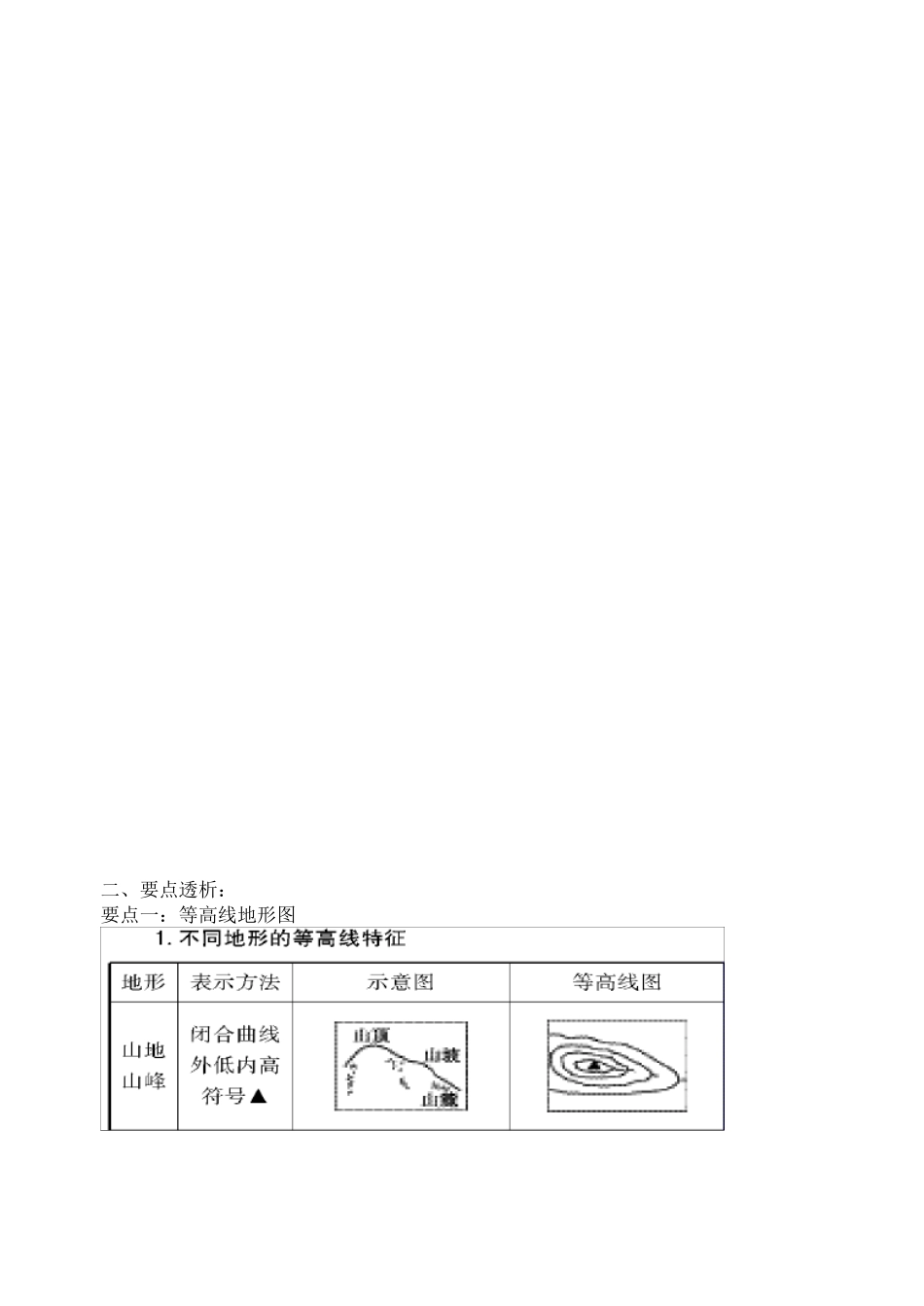

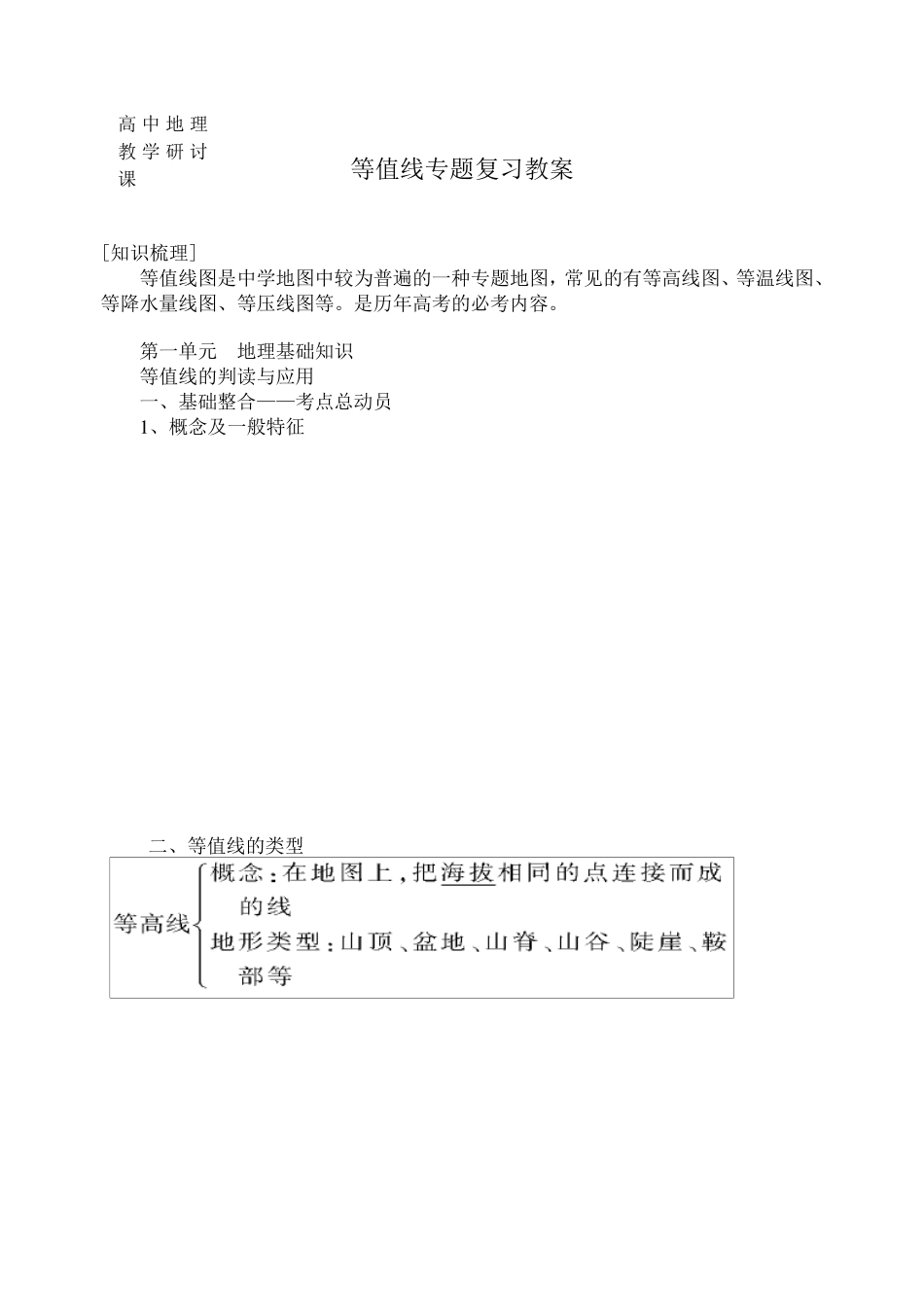

等值线专题复习教案 [知识梳理] 等值线图是中学地图中较为普遍的一种专题地图，常见的有等高线图、等温线图、等降水量线图、等压线图等。是历年高考的必考内容。 第一单元 地理基础知识 等值线的判读与应用 一、基础整合——考点总动员 1 、概念及一般特征 二、等值线的类型 高中地理教学研 讨课 二、要点透析： 要点一：等高线地形图 2 、等高线地形图的综合应用 （1 ）选定水库库址 应选在河谷、山谷地区“口袋形”的洼地或小盆地。 （2 ）修筑拦河大坝 （3 ）进行农业规划 根据等高线反映出来的地形类型、地势起伏、坡度陡缓、水源条件等，因地制宜地设计农林牧渔业合理布局的方案 （4 ）铁路、公路的选线 铁路、公路选线，要求坡度平缓、少占农田、少建桥梁，避免断崖、滑坡等 3、地形剖面图的绘制 （1）绘剖面图的水平基线。 如果要求所绘剖面图的水平比例尺与等高线图相同，则画一条与剖面线等长的线段，即可作为剖面图的水平基线，例如上图的A’B’。如果对剖面图的水平比例尺未作要求，为了绘图方便，也应选用与等高线图相同的水平比例尺。 （2）确定适宜的垂直比例尺，画出纵坐标，规定剖面基线所代表的高程 如果对垂直比例尺有具体要求，则按比例尺设计纵坐标单位值。如果由自己确定比例尺，则须考虑以下几个因素：第一，剖面线所穿过地区的等高线的高度差较小，则垂直比例尺。垂直比例尺可适当大些；如果高度差较大，则垂直比例尺可适当小些。第二，考虑能够绘图的图范围，不能将图画到图幅以外区域。 在画纵坐标时还需要规定剖面水平基线所代表的高程，如果剖面线所穿过的等高线数值均较大，可将水平基线的高程设定一个特定的值，一般来说，这个值略低于剖面线所穿过的最低点的高程。 （3）从 AB 剖面线与等高线所交 a、b、c、d 等点向剖面图的水平基线作垂线，根据各点对应的高度对照剖面图的纵坐标，标出 a’、b’、c’、d’等点。 （4）将这些点平滑地连接起来，即得 AB 剖面线的剖面图。判读地形剖面图要抓住剖面线的起点、终点、经过的最高点和最低点、转折点的海拔状况来综合分析。 （2）根据指向标定位：如图所示，东北 （3）D [能力训练] 一、单项选择题：（每小题2 分，共60 分） 如 图 所 示 ， 曲 线 表 示 等 值 线 ， a>b>c， 据 此 回 答 1-2 题 ： 1、若等值线为等温线，甲为陆地，乙为海洋，则下列判断正确的是：（ ） ①图示地区位于南半球...
