超细干粉灭火装置施工方案VIP免费

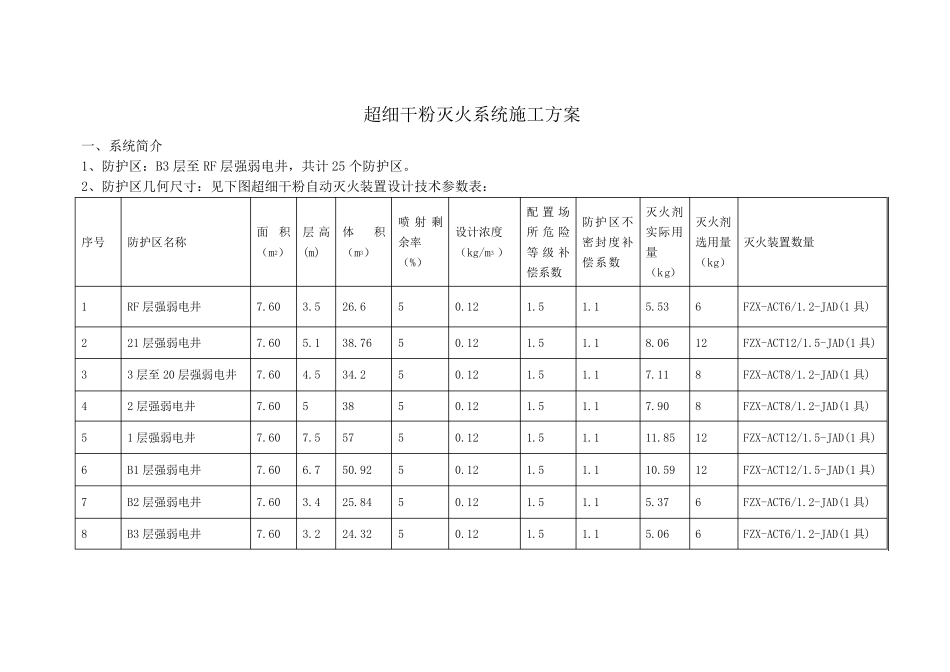

超细干粉灭火系统施工方案 一、系统简介 1、防护区：B3 层至 RF 层强弱电井，共计 25 个防护区。 2、防护区几何尺寸：见下图超细干粉自动灭火装置设计技术参数表： 序号 防护区名称 面积（m2） 层 高(m) 体积（m3） 喷 射 剩余率 （%） 设计浓度 （kg/m3 ） 配 置 场所 危 险等 级 补偿系数 防护区不密封度补偿系数 灭火剂实际用量 （kg） 灭火剂选用量（kg） 灭火装置数量 1 RF 层强弱电井 7.60 3.5 26.6 5 0.12 1.5 1.1 5.53 6 FZX-ACT6/1.2-JAD(1 具) 2 21 层强弱电井 7.60 5.1 38.76 5 0.12 1.5 1.1 8.06 12 FZX-ACT12/1.5-JAD(1 具) 3 3 层至 20 层强弱电井 7.60 4.5 34.2 5 0.12 1.5 1.1 7.11 8 FZX-ACT8/1.2-JAD(1 具) 4 2 层强弱电井 7.60 5 38 5 0.12 1.5 1.1 7.90 8 FZX-ACT8/1.2-JAD(1 具) 5 1 层强弱电井 7.60 7.5 57 5 0.12 1.5 1.1 11.85 12 FZX-ACT12/1.5-JAD(1 具) 6 B1 层强弱电井 7.60 6.7 50.92 5 0.12 1.5 1.1 10.59 12 FZX-ACT12/1.5-JAD(1 具) 7 B2 层强弱电井 7.60 3.4 25.84 5 0.12 1.5 1.1 5.37 6 FZX-ACT6/1.2-JAD(1 具) 8 B3 层强弱电井 7.60 3.2 24.32 5 0.12 1.5 1.1 5.06 6 FZX-ACT6/1.2-JAD(1 具) 二、施工准备 1、主要材料 1.1、悬挂式灭火装置 灭火装置的组成：悬挂式超细干粉灭火装置主要由灭火剂贮罐、超细干粉灭火剂、喷头、感温元件、引发器、压力指示器等组成，见下图： 集热罩和反馈信号：带集热罩的悬挂式灭火装置是在灭火剂储罐外面加装一个方形外壳，底部成凹形可以集中保护区上升的热量，有利于灭火装置快速启动，罩内装有反馈信号器，一般一个保护区设置一至二具带反馈信号的灭火装置，向报警主机反馈真实的释放信号；也可以全部采用带集热罩的装置。 带集热罩的悬挂式超细干粉灭火装置主要由灭火剂贮罐、集热罩、喷头、启动器、压力指示器、讯号反馈器及接线端子等组成，见下图二： 2、 主 要 机 具 切 割 机 、 台 钻 、 电 锤 、 角 磨 机 、 手 电 钻 、 电 焊 机 、 钢 锯 、 扳 手 、 电 锤 、 螺 丝刀 等 工 具 。 3、 作 业 条 件 ⑴ 施 工 图 纸 及 有 关 技 术 文 件 应 齐 全 ， 现 场 水 、 电 、 气 应 满 足 连 续 施 工 要 求 ， 系...
