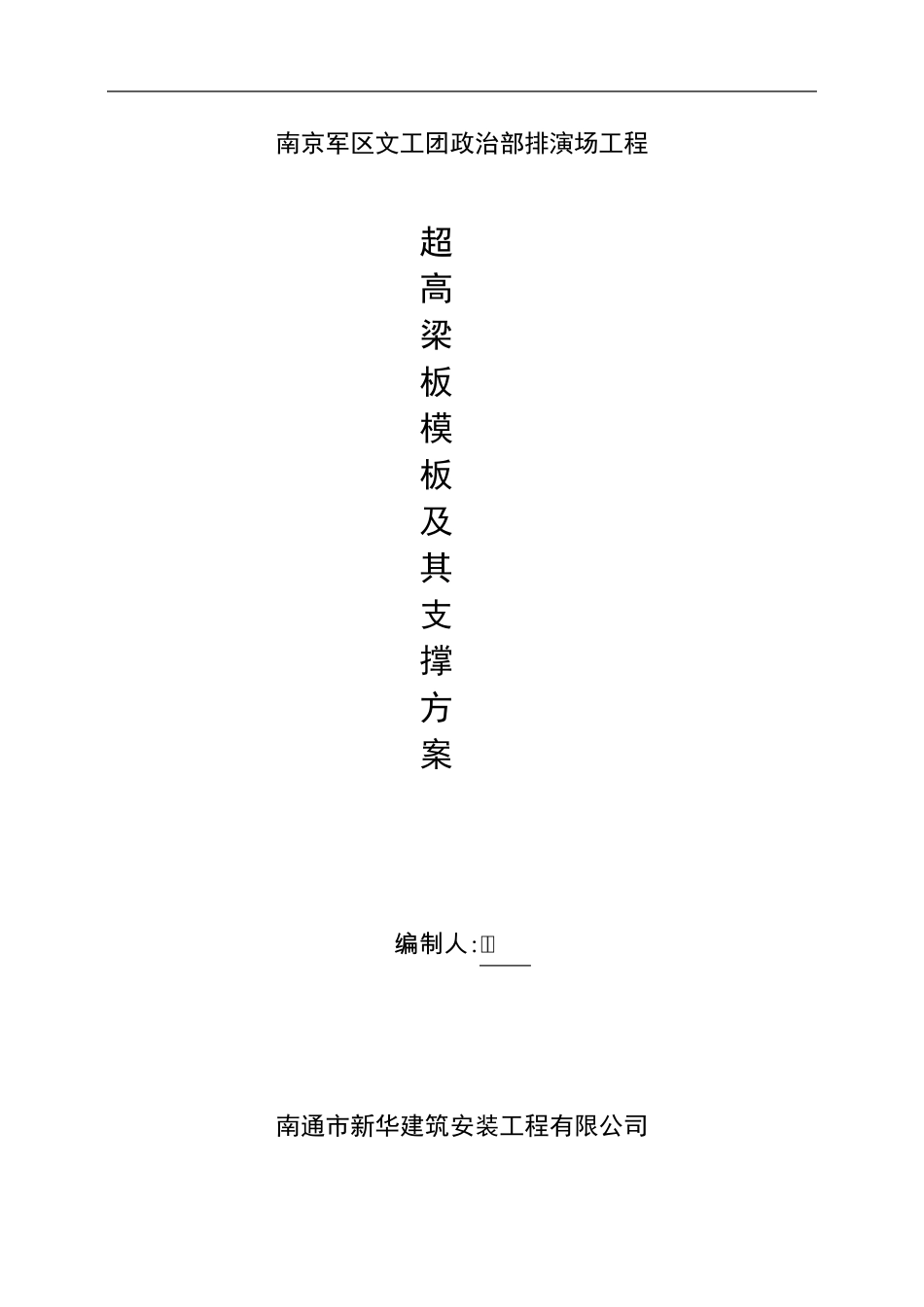

南京军区文工团政治部排演场工程 超 高 梁 板 模 板 及 其 支 撑 方 案 编 制 人 :许强 南通市新华建筑安装工程有限公司 1 超 高 梁 板 模 板 及 其 支 撑 体 系 1.工程概况 南 京 军 区 政 治 部 文 工 团 排 演 场 工 程 是 一 座 室 内 空 间 较 大 的 建 筑 ,其 局 部层 高 较 高 ,如 三 层 的 (13轴 ～ 16轴 )×(V轴 ～ Q轴 )及 (13轴 ～ 16轴 )×(A轴 ～ F轴 )层 高 达 11.9m,板 厚 150mm,最 大 的 梁 500×1500; (7轴 ～ 11轴 )×(D轴 ～F轴 )及 (7轴 ～ 11轴 )×(Q轴 ～ S轴 )层 高 达 11.2m,板 厚 150mm,最 大 的 梁 400×700;门 厅 大 梁 支 架 高 度 11.7m； (13轴 ～ 16轴 )×(Q轴 ～ V轴 )及 (13轴 ～16轴 )×(A轴 ～ F轴 )层 高 达 8m,板 厚 120mm,最 大 的 梁 500×1200等 。 2.模板及其支撑体系 根 据 本 工 程 梁 板 局 部 超 高 等 特 点 、考 虑 施 工 方 便 ； 本 方 案 的 验 算 过 程 ，模 板 及 其 支 撑 体 系 暂 定 如 下 ： 梁 宽 500mm的 梁 ， 梁 底 背 方 50*100四 根 ， 梁 底 宽 300～ 400mm梁底 背 方 50*100三 根 ； 8＜ 层 高 ≤12m时 ,当 1100≤梁 高 ≤1500mm梁 下 立 杆 纵 向 间 距 550， 当500≤梁 高 ≤1000mm时 ,梁 下 立 杆 纵 向 间 距 700 mm。 当 梁 高 ＜ 500mm梁 下立 杆 纵 向 间 距 800mm;梁 两 侧 间 距 均 为 900 mm;当 8≤层 高 时 梁 下 立 杆 纵 向间 距 800 mm;每 道 横 杆 位 置 梁 下 中 部 加 顶 杆 各 一 根 ,18mm胶 合 板 面 ; 1100≤梁 高 ≤1500mm梁 侧 螺 杆 ф12mm三 道 ， 螺 杆 纵 向 间 距600mm;800≤梁 高 ＜ 1000mm梁 侧 拉 杆 ф12mm二 道 ， 螺 杆 纵 向 间 距 600; 500≤h＜ 800设 一 道 ф12螺 杆 纵 向 间 距 600mm； h＜ 500mm梁 不 设 螺 杆 ；板 下 立 杆 间 距 800mm， 步 距 1500mm。 本 高 架 方 案 按 12m及 8m两 种 层 高 情 况 下 特 殊 断 面 大 梁 分 别 计 算 ,对 于8＜ 层 高 ≤12m的 梁 板 高 架 体 系 ； 根 据 层 高 12m的 高 架 ...
