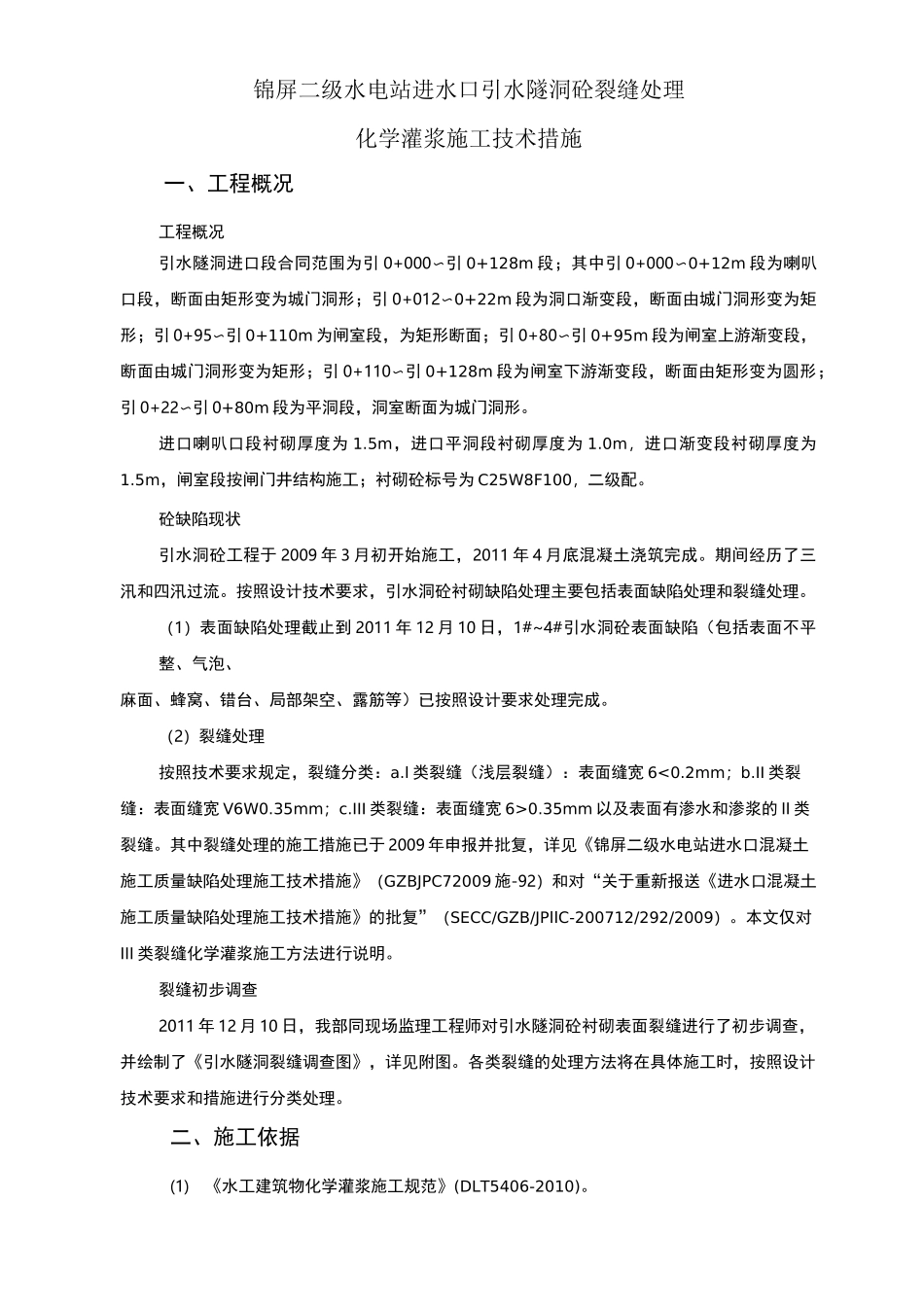

锦屏二级水电站进水口引水隧洞砼裂缝处理化学灌浆施工技术措施一、工程概况工程概况引水隧洞进口段合同范围为引 0+000〜引 0+128m 段；其中引 0+000〜0+12m 段为喇叭口段，断面由矩形变为城门洞形；引 0+012〜0+22m 段为洞口渐变段，断面由城门洞形变为矩形；引 0+95〜引 0+110m 为闸室段，为矩形断面；引 0+80〜引 0+95m 段为闸室上游渐变段，断面由城门洞形变为矩形；引 0+110〜引 0+128m 段为闸室下游渐变段，断面由矩形变为圆形；引 0+22〜引 0+80m 段为平洞段，洞室断面为城门洞形。进口喇叭口段衬砌厚度为 1.5m，进口平洞段衬砌厚度为 1.0m，进口渐变段衬砌厚度为1.5m，闸室段按闸门井结构施工；衬砌砼标号为 C25W8F100，二级配。砼缺陷现状引水洞砼工程于 2009 年 3 月初开始施工，2011 年 4 月底混凝土浇筑完成。期间经历了三汛和四汛过流。按照设计技术要求，引水洞砼衬砌缺陷处理主要包括表面缺陷处理和裂缝处理。（1）表面缺陷处理截止到 2011 年 12 月 10 日，1#~4#引水洞砼表面缺陷（包括表面不平整、气泡、麻面、蜂窝、错台、局部架空、露筋等）已按照设计要求处理完成。（2）裂缝处理按照技术要求规定，裂缝分类：a.I 类裂缝（浅层裂缝）：表面缝宽 6<0.2mm；b.II 类裂缝：表面缝宽 V6W0.35mm；c.III 类裂缝：表面缝宽 6>0.35mm 以及表面有渗水和渗浆的 II 类裂缝。其中裂缝处理的施工措施已于 2009 年申报并批复，详见《锦屏二级水电站进水口混凝土施工质量缺陷处理施工技术措施》（GZBJPC72009 施-92）和对“关于重新报送《进水口混凝土施工质量缺陷处理施工技术措施》的批复”（SECC/GZB/JPIIC-200712/292/2009）。本文仅对III 类裂缝化学灌浆施工方法进行说明。裂缝初步调查2011 年 12 月 10 日，我部同现场监理工程师对引水隧洞砼衬砌表面裂缝进行了初步调查，并绘制了《引水隧洞裂缝调查图》，详见附图。各类裂缝的处理方法将在具体施工时，按照设计技术要求和措施进行分类处理。二、施工依据(1)《水工建筑物化学灌浆施工规范》(DLT5406-2010)。(2)《电站进水口混凝土工程施工技术要求》(JPIIC-C7-5D7-5)。(3)设计要求和合同文件。三、施工布置供水、供电采用引水隧洞固结灌浆已形成的供水和供电系统。供风本工程施工供风采用 2 台 3m3/min 移动式电动空压机供风，主要用于引水洞砼裂缝缝面积碴清除及灌浆等用风工作面的供风。空压机风管管路应沿洞内侧壁进行敷设...
