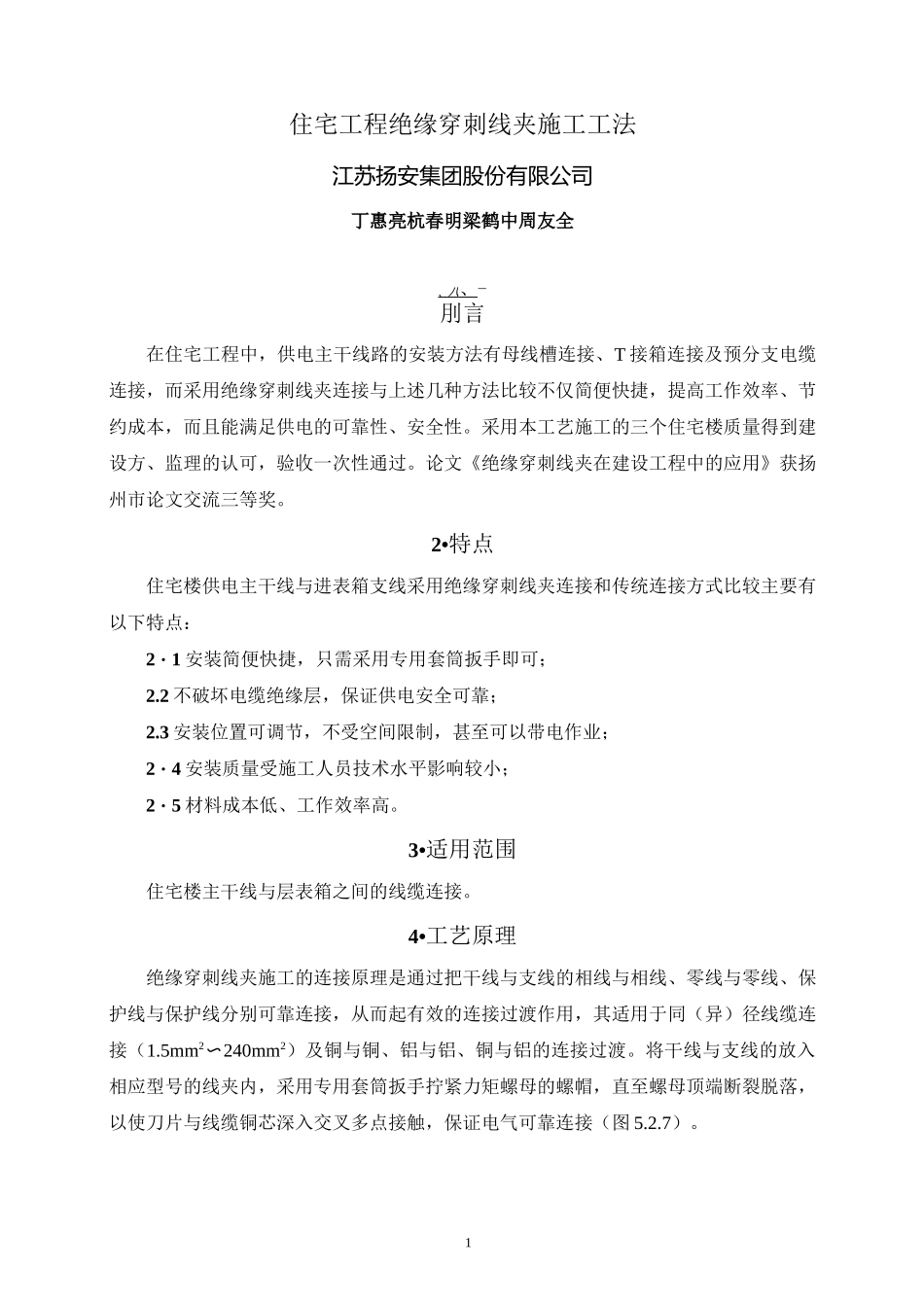

1住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全、八 、 -刖言在住宅工程中,供电主干线路的安装方法有母线槽连接、T 接箱连接及预分支电缆连接,而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷,提高工作效率、节约成本,而且能满足供电的可靠性、安全性。采用本工艺施工的三个住宅楼质量得到建设方、监理的认可,验收一次性通过。论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。2•特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点:2・1 安装简便快捷,只需采用专用套筒扳手即可;2.2 不破坏电缆绝缘层,保证供电安全可靠;2.3 安装位置可调节,不受空间限制,甚至可以带电作业;2・4 安装质量受施工人员技术水平影响较小;2・5 材料成本低、工作效率高。3•适用范围住宅楼主干线与层表箱之间的线缆连接。4•工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接,从而起有效的连接过渡作用,其适用于同(异)径线缆连接(1.5mm2〜240mm2)及铜与铜、铝与铝、铜与铝的连接过渡。将干线与支线的放入相应型号的线夹内,采用专用套筒扳手拧紧力矩螺母的螺帽,直至螺母顶端断裂脱落,以使刀片与线缆铜芯深入交叉多点接触,保证电气可靠连接(图 5.2.7)。25•施工工艺流程及操作要点:在竖井桥架及层表箱体安装完毕的情况下,穿刺线夹安装的程序如下5・1 准备工作5・1・1 将电缆主干线直接引入本条电缆所对应的最高层,电缆末端采用热缩绝缘套管进行封堵。5・1・2 将支线引入相应的层表箱。5・1・3 剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定,使得电缆在各层受力均匀。5・2 安装步骤5・2・1 将线夹打开一定的角度,根据电缆管径螺母调节至合适位置如图 521 所示。5・2・2 将支线完全插入到电缆帽套中(支线为 BV 塑铜线则无需剥皮,若采用电缆则事先剥去电缆外皮)如图 5.2.2 所示。5・2・3 插入主线(在此之前将主线电缆外层绝缘皮剥去 3cm〜cm 便于分开连接)如图 5.2.3 所示。5・2・4 先用手旋紧螺母,把线夹固定在合适位置如图 5.2.4 所示。5・2・5 按力矩螺母的尺寸选用配套的套筒扳手垂直拧紧力矩螺母至螺帽断开如图5.2.5 所示。5・2・6 继续用力旋紧螺母直到顶端断裂脱落。安装完毕如图.2.6 所示。步骤 1:把线夹...
