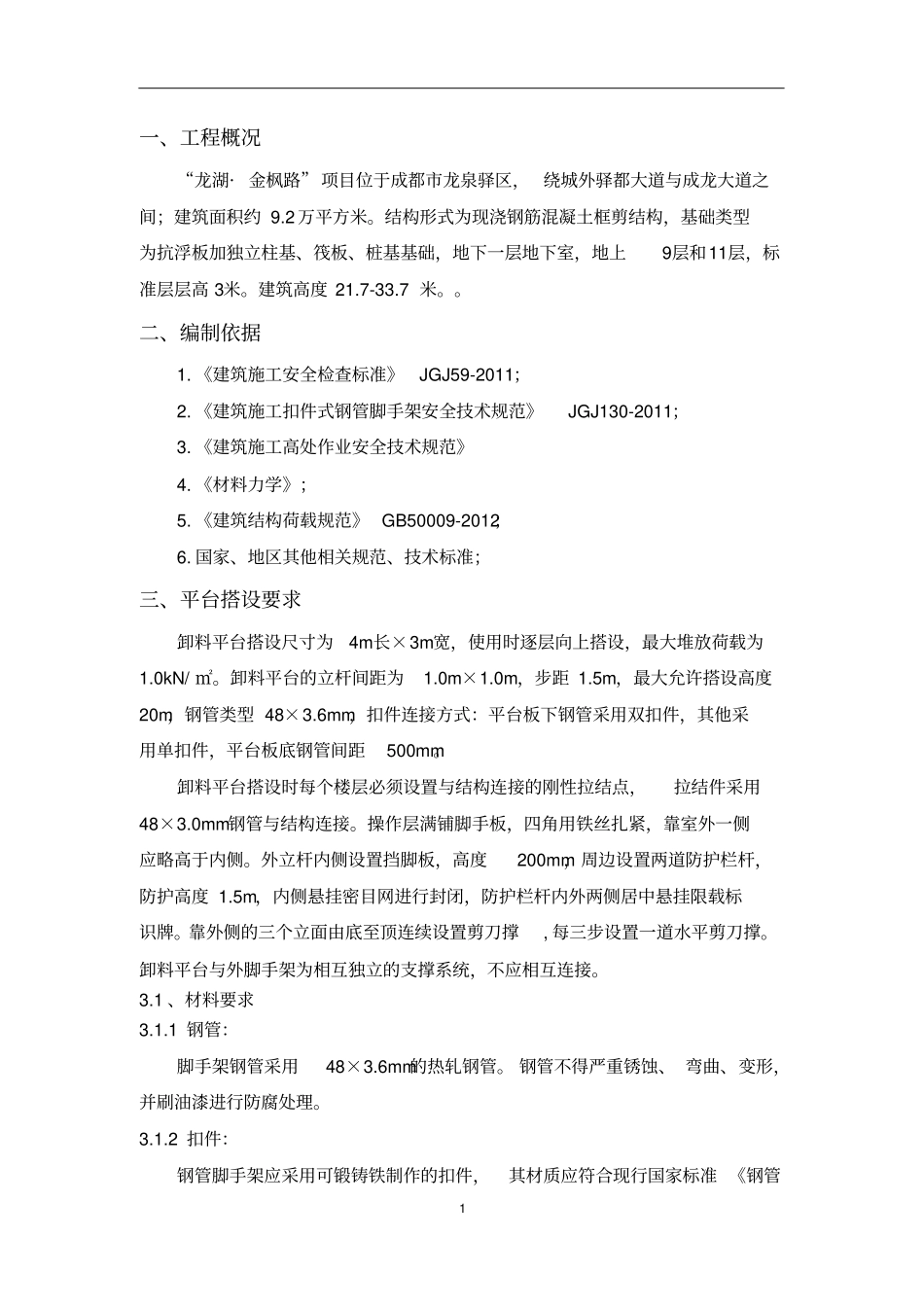

1 一、工程概况“龙湖· 金枫路” 项目位于成都市龙泉驿区， 绕城外驿都大道与成龙大道之间；建筑面积约 9.2 万平方米。结构形式为现浇钢筋混凝土框剪结构，基础类型为抗浮板加独立柱基、筏板、桩基基础，地下一层地下室，地上9层和11层，标准层层高 3米。建筑高度 21.7-33.7 米。。二、编制依据1. 《建筑施工安全检查标准》JGJ59-2011；2. 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3. 《建筑施工高处作业安全技术规范》4. 《材料力学》；5. 《建筑结构荷载规范》 GB50009-2012；6. 国家、地区其他相关规范、技术标准；三、平台搭设要求卸料平台搭设尺寸为4m长×3m宽，使用时逐层向上搭设，最大堆放荷载为1.0kN/ ㎡。卸料平台的立杆间距为1.0m×1.0m，步距 1.5m，最大允许搭设高度20m，钢管类型 48×3.6mm，扣件连接方式：平台板下钢管采用双扣件，其他采用单扣件，平台板底钢管间距500mm。卸料平台搭设时每个楼层必须设置与结构连接的刚性拉结点，拉结件采用48×3.0mm钢管与结构连接。操作层满铺脚手板，四角用铁丝扎紧，靠室外一侧应略高于内侧。外立杆内侧设置挡脚板，高度200mm，周边设置两道防护栏杆，防护高度 1.5m，内侧悬挂密目网进行封闭，防护栏杆内外两侧居中悬挂限载标识牌。靠外侧的三个立面由底至顶连续设置剪刀撑, 每三步设置一道水平剪刀撑。卸料平台与外脚手架为相互独立的支撑系统，不应相互连接。3.1 、材料要求3.1.1 钢管：脚手架钢管采用48×3.6mm的热轧钢管。 钢管不得严重锈蚀、 弯曲、变形，并刷油漆进行防腐处理。3.1.2 扣件：钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准 《钢管2 脚手架扣件》 的规定； 采用其它材料制作的扣件， 应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧的扭力矩达65N· m时，不得发生破坏。不得采用严重锈蚀或螺纹已被咬口的扣件。3.1.3 脚手板：木脚手板应采用杉木或松木制作， 每块质量不宜大于 30kg，长度为 1.5~3.6m，厚度不得小于 40mm，板宽宜为 200～300mm，两端应设直径为 4mm的镀锌钢丝箍两道。不得使用腐朽、劈裂的木板。 3.1.4连墙件：连墙件采用与架体钢管规格相同的钢管与结构进行刚性连接，每层最少设置一道刚性拉结点，可与框架柱或梁进行刚性连接。 3.2、作业条件 3.2.1地基必须处理好，应平整，不得下沉。 3.2.2搭设脚手架的场地应平整且清理干净，排水应畅通。四...
