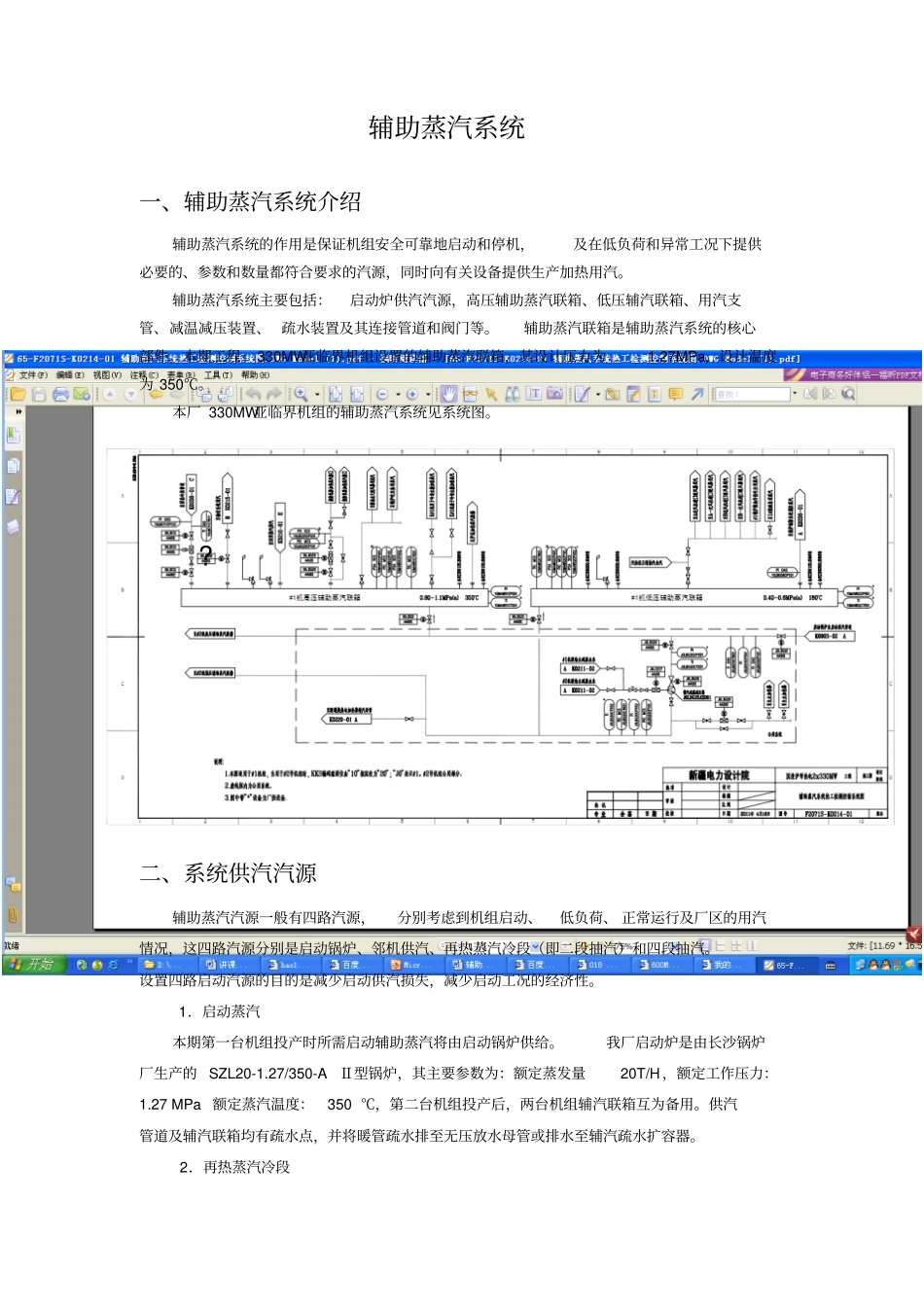

?辅助蒸汽系统一、辅助蒸汽系统介绍辅助蒸汽系统的作用是保证机组安全可靠地启动和停机，及在低负荷和异常工况下提供必要的、参数和数量都符合要求的汽源，同时向有关设备提供生产加热用汽。辅助蒸汽系统主要包括：启动炉供汽汽源，高压辅助蒸汽联箱、低压辅汽联箱、用汽支管、减温减压装置、 疏水装置及其连接管道和阀门等。辅助蒸汽联箱是辅助蒸汽系统的核心部件。本期工程330MW亚临界机组设置的辅助蒸汽联箱，其设计压力为1.27MPa，设计温度为 350℃。本厂 330MW亚临界机组的辅助蒸汽系统见系统图。二、系统供汽汽源辅助蒸汽汽源一般有四路汽源，分别考虑到机组启动、低负荷、 正常运行及厂区的用汽情况，这四路汽源分别是启动锅炉、邻机供汽、再热蒸汽冷段（即二段抽汽）和四段抽汽。设置四路启动汽源的目的是减少启动供汽损失，减少启动工况的经济性。1．启动蒸汽本期第一台机组投产时所需启动辅助蒸汽将由启动锅炉供给。我厂启动炉是由长沙锅炉厂生产的 SZL20-1.27/350-AⅡ型锅炉，其主要参数为：额定蒸发量20T/H，额定工作压力：1.27 MPa 额定蒸汽温度：350 ℃，第二台机组投产后，两台机组辅汽联箱互为备用。供汽管道及辅汽联箱均有疏水点，并将暖管疏水排至无压放水母管或排水至辅汽疏水扩容器。2．再热蒸汽冷段在机组低负荷期间，随着负荷增加， 当再热蒸汽冷段压力符合要求时，辅助蒸汽由启动锅炉切换至再热冷段供汽。供汽管道沿汽流方向安装的阀门包括：流量测量装置、电动截止阀、逆止阀、气动薄膜调节阀和闸阀。逆止阀的作用是防止辅助蒸汽倒流入汽轮机。3．汽轮机四段抽汽当机组负荷上升到70～85%MCR时，四段抽汽参数符合要求，可将辅助汽源切换至四段抽汽。 机组正常运行时， 辅助蒸汽系统也由四段抽汽供汽，采用四段抽汽为辅助蒸汽系统供汽的原因是： 在正常运行工况下， 其压力变动范围与辅助蒸汽联箱的压力变化范围基本接近。在这段供汽支管上，依次设置流量测量装置、电动截止阀和逆止阀，不设调节阀。因此，在一定范围内， 辅助蒸汽联箱的压力随机组负荷和四段抽汽压力变化而滑动，从而减少了节流损失，提高机组运行的热经济性。三、辅汽系统的作用1．向除氧器供汽（1）机组启动时，为除氧器提供加热用汽。（2）低负荷或停机过程中，四段抽汽压力降至无法维持除氧器的最低压力时，自动切换至辅助蒸汽，以维持除氧器定压运行。（3）甩负荷时，辅助蒸汽自动投入，以维持除氧器内具有一定压力。（4）停机情况下，...
